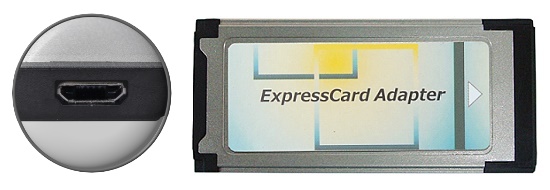

EC2380-AB (PLX製USB2380-AB評価ボード)


製品概要:
EC2380-ABは、PLX製USB2380の評価ボードです。PCI Express Gen1 X1ポートとUSB 2.0 Hi-Speedのエンドポイントポートとを変換する周辺コントローラであるUSB2380を搭載しており、PCI Express Gen1とUSB2.0が対応する480Mbps帯域での相互データ転送が実現可能です。
USB2380よって、PCI Expressバスを有するシステムに簡単にUSB2.0のエンドポイントポートを追加でき、また同様にUSB2.0を有するシステムにPCI Express Gen1 X1ポートを追加することができます。またPCI Expressポートはアップストリームにもダウンストリームにも対応可能です。このような柔軟性によって製品の最大の能力を引き出すことが可能になります。

    EC2380-AB仕様一覧:

    USB 2.0 エンドポイントインターフェース

  • USB 2.0 Specification準拠
  • アップストリーム:1ポート
  • Hi-Speed, Full-Speedモード対応
  • 4チャンネルのディスクリプタ方式DMAチャンネルによる自動データ転送
  • USB Duet® Technology対応
  • USB Auto-Enumeration Technology対応
  • バルク、アイソクロナス、割り込み転送対応
  • USB 2.0 link power management states対応: L0, L1, L2
  • マイクロBレセプタクルコネクタ

    PCI Expressインターフェース

    1. PCI Express Gen 1 (2.5Gbps)対応
    2. PCI Express Base Specification r2.0準拠
    3. 2種類のPCIeインターフェースに対応
      x1 アップストリーム:1ポート
    4. PCI Express Power Management
      • すべてのlink power management stateに対応: L0, L0s, L1, L2/L3 Ready, L3
      • 対応Device state: D0, D3(hot & cold)
      • Vaux, Wake#, Beacon対応
    5. 最大ペイロードサイズ:256バイト
    6. ExpressCard1.0準拠


ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/



USB2380アプリケーション製品例一覧

USB2380では既存品を簡単に変換することが可能です;
PCI Expressエンドポイント:PC、サーバー、ドッキングステーション、プリンタ、エンベデッドシステム、等

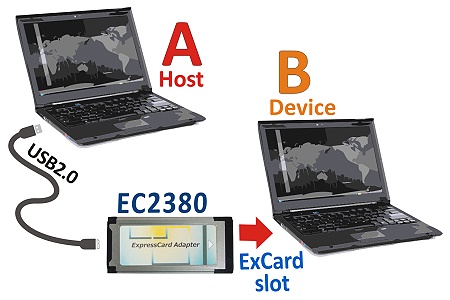

EC2380-AB アプリケーション例

ExpressCardとUSB 2.0 との相互変換:
ExpressCardエンドポイントとスタンドアロンUSB2.0システム間の変換。


Buy It Now

ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/

  • EC2380-AB
EC2380-AB 同梱品一覧
EC2380-AB
(PLX製USB2380-AB評価ボード) x1
Y05-U01-100
(USB 2.0 A Male to Micro Bケーブル 100CM ) x1
SPB087
(ExpressCard34用54スロット補助アダプタ) x1





ドキュメントダウンロード
Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
