EC3380-AB (PLX製USB3380-AB評価ボード)


製品概要:
EC3380-ABは、PLX製USB3380を評価するための拡張ボードです。PCI Express Gen2 X1ポートとUSB 3.0 SuperSpeedのエンドポイントポートとを変換する周辺コントローラであるUSB3380-ABを搭載しており、PCI Express Gen2USB3.0との両方が対応する5GT/s帯域での相互データ転送が実現可能です。EC3380-ABよって、PCI Expressバスを有するシステムに簡単にUSB3.0のエンドポイントポートを追加でき、また同様にUSB3.0を有するシステムにPCI Express Gen2 X1ポートを追加することができます。またPCI Expressポートはアップストリームにもダウンストリームにも対応可能です。このような柔軟性によって製品の最大の能力を引き出すことが可能になります。

    EC3380-AB仕様一覧:

    USB 3.0 エンドポイントインターフェース

  • USB 3.0 Specification準拠
  • アップストリーム・エンドポイント:1ポート
  • SuperSpeed, Hi-Speed, Full-Speedモード対応
  • 4チャンネルのディスクリプタ方式DMAチャンネルによる自動データ転送
  • USB Duet® Technology対応
  • USB Auto-Enumeration Technology対応
  • バルク、アイソクロナス、割り込み転送対応
  • 対応USB Power Management USB 3.0 link power management states: U0, U1, U2, U3
  • 対応USB 2.0 link power management states: L0, L1, L2

    PCI Expressインターフェース

    1. PCI Express Gen 2 (5Gbps)対応
    2. PCI Express Base Specification r2.0準拠
    3. 2種類のPCIeインターフェースに対応
      x1 アップストリーム:1ポート
      x1ダウンストリーム:1ポート
    4. PCI Express Power Management
      • すべてのlink power management stateに対応: L0, L0s, L1, L2/L3 Ready, L3
      • 対応Device state: D0, D3(hot & cold)
      • Vaux, Wake#, Beacon対応
    5. 最大ペイロードサイズ:256バイト
    6. ExpressCard 2.0準拠


ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/



EC3380-ABアプリケーション製品例一覧

EC3380-ABを利用して、既存システムのバスを簡単に変換することが可能です;
PCI Expressエンドポイント:PC、サーバー、ドッキングステーション、プリンタ、エンベデッドシステム、等
PCI Expressルート: WLAN機器、ビデオコントローラ機器、HDTVチューナ・コーデック、等

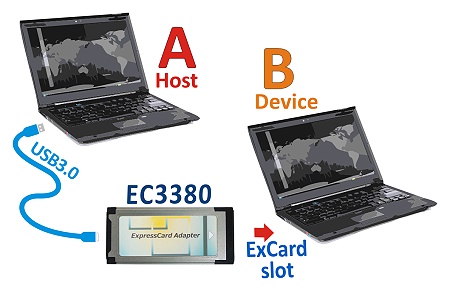

EC3380-AB アプリケーション例

ExpressCardとUSB 3.0 との相互変換:
ExpressCardエンドポイントとスタンドアロンUSB3.0システム間の変換。

OPTION





Buy It Now

ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/

  • EC3380-AB
EC3380-AB 同梱品一覧
EC3380-AB
(PLX製USB3380-AB評価ボード) x1
Y09-U11-100
(USB3.0 A-microB 100cmケーブル) x1
SPB087
(ExpressCard34用54スロット補助アダプタ) x1

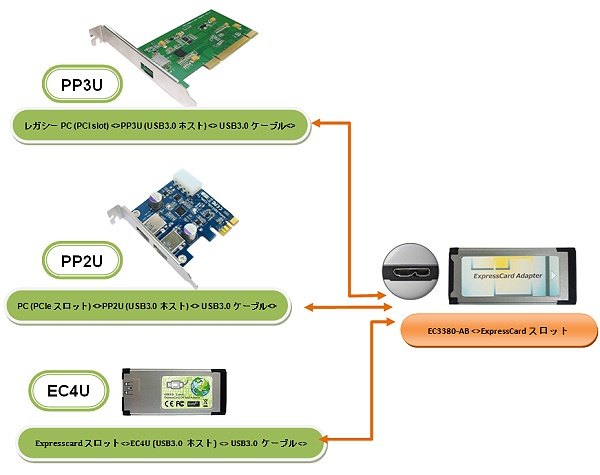

オプション

  • PP3U
  • PP2U
  • EC4U-5V3A ver1.3
PP3U 同梱品一覧
PP3U
( 32ビットPCI-USB3.0ホスト拡張ボード ) x1
JP0876
(ロープロファイル PCIブラケット) x1


PP2U 同梱品一覧
PP2U
( 2ポートPCIe2.0-USB3.0拡張ボード) x1
*ロープロファイルブラケット付属
JP0830B
(標準PCIブラケット) x1


EC4U-5V3A ver1.3 同梱品一覧
EC4U
(USB3.0 ExpressCard34アダプタ ver1.3) x1
Y05-U17-060
(USB-5VDC電源ケーブル) x1
AC-GFP181U-0530-1 x1
INPUT : AC110-240V~50/60Hz 0.5A
Output : 5V   3A
Gasket x1




ドキュメントダウンロード
Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
