    MM2U-S V1.2
(SIM搭載ハーフサイズMiniCardフルサイズアダプタ)


製品概要:

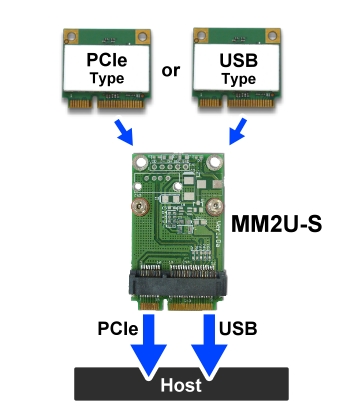

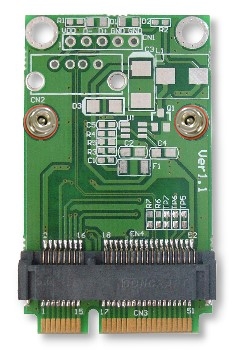

MM2U-SはハーフサイズのMiniCardをフルサイズに変換するアダプタです。
ハーフサイズのMiniCardをフルサイズのMiniCardスロットで利用できます。
またSIMカードスロットも搭載していますので通信回線を利用するMiniCardも簡単に利用できます。
開発・生産工程でご利用いただければ、開発工期・工数を削減できます。


    機能一覧

  • 利用可能MiniCardタイプ:PCIeおよびUSB
  • 利用可能MiniCardサイズ:ハーフサイズ
  • 利用可能MiniCardスロット:フルサイズ

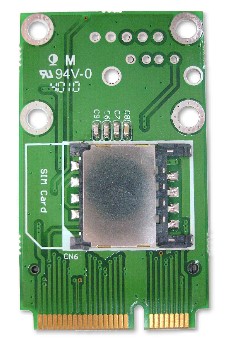

  • SIMカードスロット搭載
  • 高品質なコネクタ類を使用

システム要求:

 フルサイズMiniCardスロット

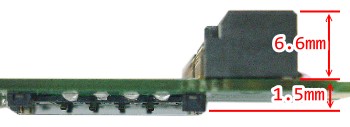

外形寸法:
幅: 30mm,奥行き: 51mm, 高さ:8.1mm, 基板厚: 最大1.0mm



MM2x 機能比較       2011/Apr/22
各機能比較
MM2U Ver 1.0a
MM2U Ver 1.2
MM2U-C Ver1.0a
MM2U-S Ver1.1
PCIe接続MiniCardサポート
有り
有り
有り
有り
USB接続MiniCardサポート
有り
有り
有り
有り
SIMカードコネクタ
なし
有り
なし
有り
USBコネクタ
有り
有り
なし
なし
3.3V-5V昇圧DC/DC回路
有り
有り
なし
なし
USB 5VバスパワーLED
有り
有り
なし
なし
アクセス LED
有り
有り
なし
なし
Access LED
有り
有り
なし
なし


MM2U-S 同梱品一覧
専用ネジ x4


ドキュメントダウンロード
Brief (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Comparison table  Taiwan 1   Taiwan 2 Mirror   China Mirror
