MP1 ( PCI Express/USB2.0-MiniCardアダプタ)


製品概要:
MP1は、デスクトップPCおよびノートPCでMiniCardを利用するためのアダプタです。
デスクトップPCのPCI Expressに挿入するとPCI Express接続のMiniCardが利用可能です。
また、USBケーブルを経由してPCのUSBポートに接続するとUSB2.0接続のMiniCardが利用可能です。
MiniCardスロットがないPCでもMiniCardを利用できるため、非常に便利です。

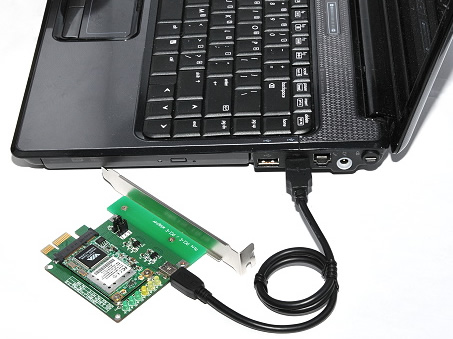

利用例1: USB接続MiniCard USBケーブルでノートPCに接続
利用例2: PCIe接続MiniCard デスクトップPCのPCIeスロットに装着

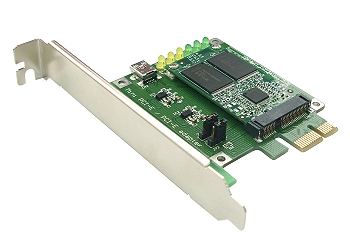

MP1 with Intel® Turbo Memory


    機能一覧

  • PCの2種類の主要なバスに対応: PCI ExpressおよびUSB2.0
  • デスクトップPCのPCI Expressスロットに装着して、PCI ExpressCard接続のMiniCardの試験が可能。
  • USBポートに接続して、USB接続のMiniCardの試験が可能。
  • すべてのMiniCardに対応
    例:SSD、無線通信(3.xG,CDMA, WLAN,WWLAN, WiMAXなど)、MODEM、GPS、など

Notice
There are existing mPCIe 'form factor' SSD's that present SATA and PATA interface, but none that use the standard mPCIe pinout (i.e. mPCIe tx/rx pins). ...
MP1 support standard mPCIe minicard. Can?�t support custom SATA/PATA SSD minicard.
Please check compatibility list for detail.



    システム要求

  • PCI-Express x1以上のスロットおよびUSB ポートを有したPC
  • 対応OS: Windows 7, XP, Vista


MP1 同梱品一覧
MP1
(MiniCard用PCIeアダプタ ver1.0a) x1
Y05-U04-060
(USB Aオス-miniBケーブル) x1
専用ネジ x2


OPTION
MM2U-C 同梱品一覧
専用ネジx4


OPTION
Metal Baffle 同梱品一覧
Metal Baffle
(Half to Full miniCard Bracket) x1
専用ネジx4


MPxx products functions comparison

MP1

MP2

MP2W

MP2A

Converts Mini-Card to USB port or standard PCI-Express 1x slot.

Supports Standard Height PCI Express bracket

Supports Low Profile PCI Express bracket





Support Full-Mini Card dimension

Support Half-Mini Card dimension



Add u.FL/IPX to RP-SMA pigtail WiFi RF cable





Add SIM card connector









ドキュメントダウンロード
Brief(PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
User manual(PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Compatibility List(PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
