ホーム > 製品情報 > 3G/4G通信モジュール用外付アダプタ > MR11

MR11
(無線通信Mini Card用PCIe外部アダプタ)



製品概要:

MR11はMiniCard用の外付アダプタです。
オプションのアダプタと共に利用することでノートPCのExpressCardスロットやMiniCardスロット、デスクトップPCのPCI Expressスロットのいずれかから専用ケーブルを経由してMiniCardをPCシステムの外部で利用することが可能です。

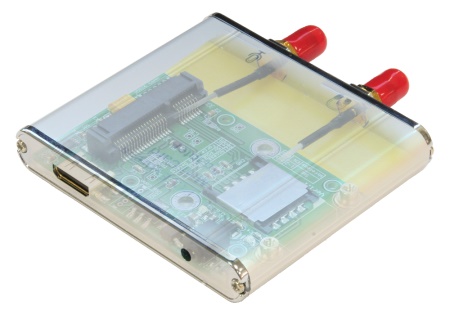

MR11 V1.1 with IPX to RP-SMA ケーブル

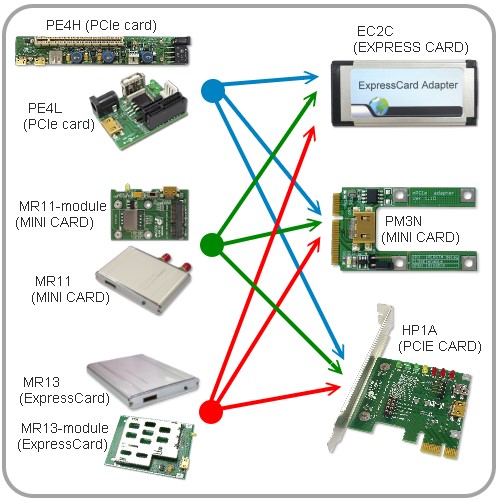

接続例: 接続例:

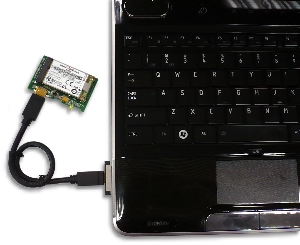

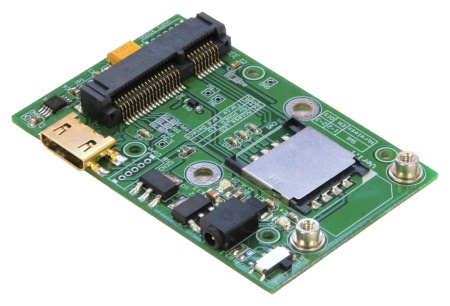

MR11 module V1.1 接続例:

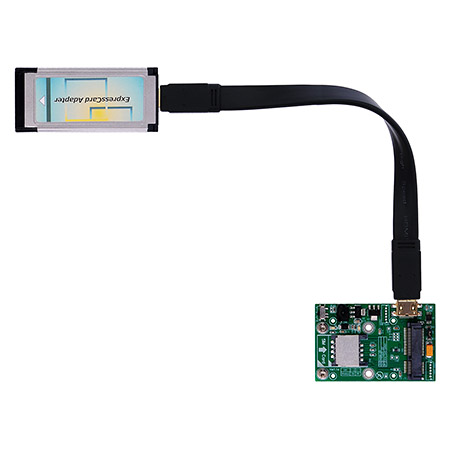

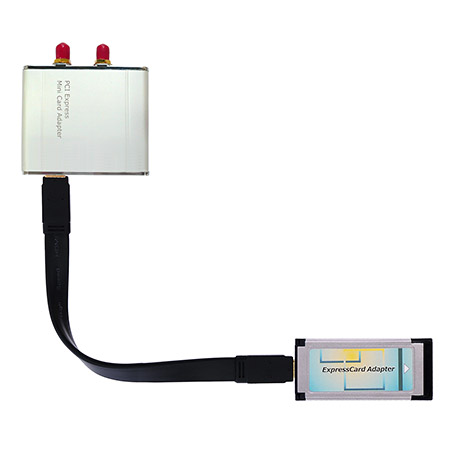

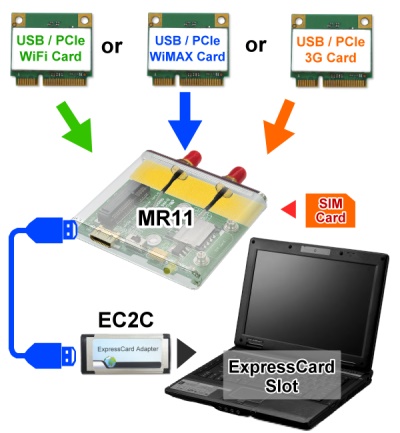

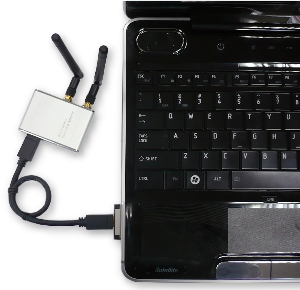

EC2C MR11-EC2C MR11-EC2C-module

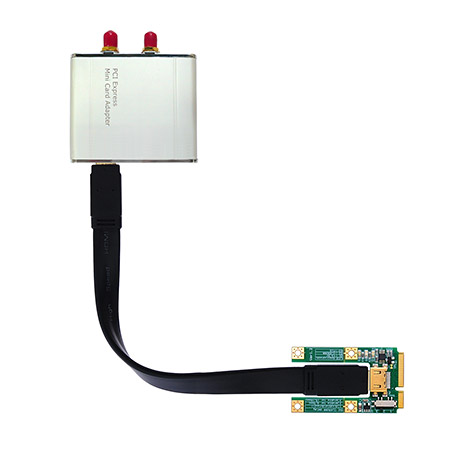

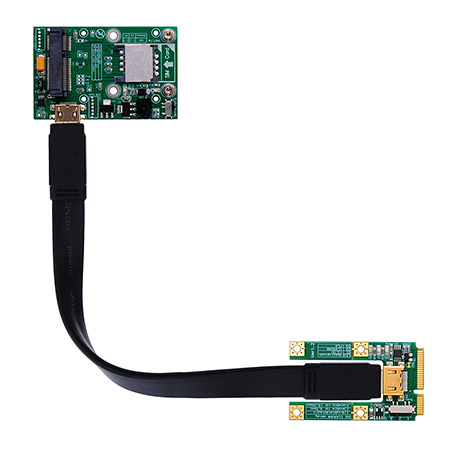

PM3N MR11-PM3N MR11-PM3N-module

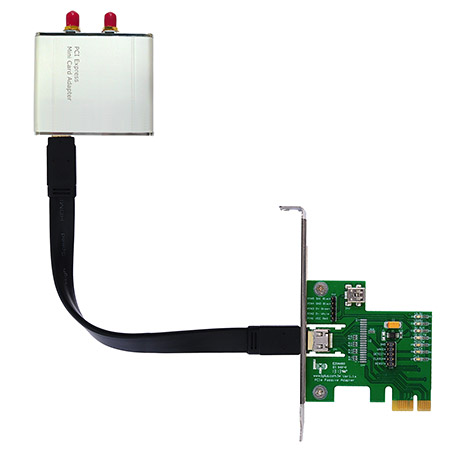

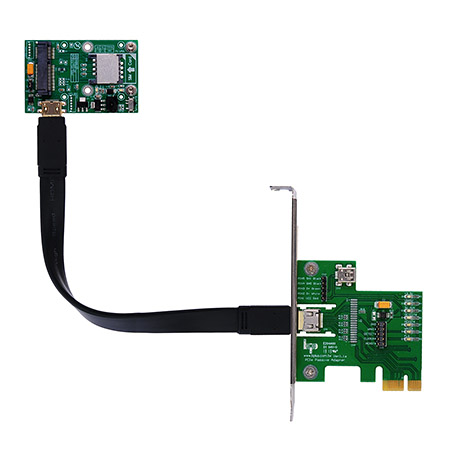

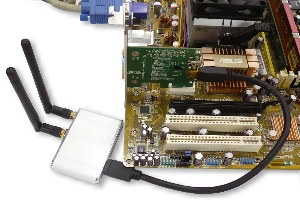

HP1A MR11-HP1A MR11-HP1A-module

    特長一覧:

  • MR11-EC2C & MR11-EC2C-module ノートPCのExpressCardスロット用
  • MR11-PM3N & MR11-PM3N-module ノートPCのMiniCardスロット用
  • MR11-HP1A & MR11-HP1A-module デスクトップPCのPCI Expressスロット用
    * x1, x4, x8, x16すべてのスロットで利用可能

    システム要求:

  • PCI Express接続およびUSB接続のMiniCard
  • いずれかのPC
    *ExpressCardスロットもしくはMiniCardスロットを有したノートPC
    *PCI ExpressスロットおよびUSBインターフェースを有したデスクトップPC
  • 対応OS: Windows 7, XP, Vista


  • MR11-EC2C-RPSMA
  • MR11-EC2C-SMA
  • MR11-PM3N-RPSMA
  • MR11-PM3N-SMA
  • MR11-HP1A-RPSMA
  • MR11-HP1A-SMA
  • MR11-EC2C-module
  • MR11-PM3N-module
  • MR11-HP1A-module
MR11-EC2C-RPSMA 同梱品一覧
MR11 (MiniCard用外付アダプタ ver1.1本体) x1
* IPX to RP-SMA ケーブル x2同梱
*PCB Pad x1同梱
IPX to RP-SMA ケーブル
EC2C
(ExpressCard – 専用PCIeケーブルコネクタ変換アダプタ) x1
Y19-H02-060 (専用PCIeオス-オスケーブル 60cm) x1
PCB Pad x1 専用ネジ x2
MR11-EC2C-SMA 同梱品一覧
MR11 (MiniCard用外付アダプタ ver1.1本体) x1
* IPX to SMA ケーブル x2同梱
*PCB Pad x1同梱
IPX to SMA ケーブル
EC2C
(ExpressCard – 専用PCIeケーブルコネクタ変換アダプタ) x1
Y19-H02-060 (専用PCIeオス-オスケーブル 60cm) x1
PCB Pad x1 専用ネジ x2
MR11-PM3N-RPSMA 同梱品一覧
MR11 (MiniCard用外付アダプタ ver1.1本体) x1
* IPX to RP-SMA ケーブル x2同梱
*PCB Pad x1同梱
IPX to RP-SMA ケーブル
PM3N ( MiniCard – 専用PCIeケーブルコネクタ変換アダプタ ver1.2 ) x1 Y19-H02-060 (専用PCIeオス-オスケーブル 60cm) x1
PCB Pad x1 専用ネジ x4
MR11-PM3N-SMA 同梱品一覧
MR11 (MiniCard用外付アダプタ ver1.1本体) x1
* IPX to SMA ケーブル x2同梱
*PCB Pad x1同梱
IPX to SMA ケーブル
PM3N ( MiniCard – 専用PCIeケーブルコネクタ変換アダプタ ver1.2 ) x1 Y19-H02-060 (専用PCIeオス-オスケーブル 60cm) x1
PCB Pad x1 専用ネジ x4
MR11-HP1A-RPSMA 同梱品一覧
MR11 (MiniCard用外付アダプタ ver1.1本体) x1
* IPX to RP-SMA ケーブル x2同梱
*PCB Pad x1同梱
IPX to RP-SMA ケーブル
HP1A
(PCI Express x1 – 専用PCIeケーブルコネクタ変換アダプタ) x1
Y19-H02-060
(専用PCIeオス-オスケーブル 60cm) x1
Y05-U08-060
(USB2.0 1x5端子-1x5端子ヘッダーケーブル) x1
JP0876
(ローPCIブラケット) x1
PCB Pad x1 専用ネジ x2
MR11-HP1A-SMA 同梱品一覧
MR11 (MiniCard用外付アダプタ ver1.1本体) x1
* IPX to SMA ケーブル x2同梱
*PCB Pad x1同梱
IPX to SMA ケーブル
HP1A
(PCI Express x1 – 専用PCIeケーブルコネクタ変換アダプタ) x1
Y19-H02-060
(専用PCIeオス-オスケーブル 60cm) x1
Y05-U08-060
(USB2.0 1x5端子-1x5端子ヘッダーケーブル) x1
JP0876
(ローPCIブラケット) x1
PCB Pad x1 専用ネジ x2
MR11-EC2C-module 同梱品一覧
MR11-module V1.1 x1 EC2C
(ExpressCard – 専用PCIeケーブルコネクタ変換アダプタ) x1
Y19-H02-060 (専用PCIeオス-オスケーブル 60cm) x1 専用ネジ x2
MR11-PM3N-module 同梱品一覧
MR11-module V1.1 x1 PM3N ( MiniCard – 専用PCIeケーブルコネクタ変換アダプタ ver1.10 ) x1
Y19-H02-060 (専用PCIeオス-オスケーブル 60cm) x1 専用ネジ x4
MR11-HP1A-module 同梱品一覧
MR11-module V1.1 x1 HP1A
(PCI Express x1 – 専用PCIeケーブルコネクタ変換アダプタ) x1
Y19-H02-060
(専用PCIeオス-オスケーブル 60cm) x1
Y05-U08-060
(USB2.0 1x5端子-1x5端子ヘッダーケーブル) x1
JP0876
(ローPCIブラケット) x1
専用ネジ x2





option

  • Y19-H02-060
  • Y19-H02-100
  • Y19-H02-030
  • Y19-H02-150
  • Y19-H02-200
  • Y19-H02-300
  • Y19-H02-400
  • Y19-H02-500
Y19-H02-060
(Custom 専用PCIeオス-オスケーブル 60cm)
Y19-H02-100
(Custom 専用PCIeオス-オスケーブル 100cm)
Y19-H02-030
(Custom 専用PCIeオス-オスケーブル 30cm)
Y19-H02-150
(Custom 専用PCIeオス-オスケーブル 150cm)
Y19-H02-200
(Custom 専用PCIeオス-オスケーブル 200cm)
Y19-H02-300
(Custom 専用PCIeオス-オスケーブル 300cm)
Y19-H02-400
(Custom 専用PCIeオス-オスケーブル 400cm)
Y19-H02-500
(Custom 専用PCIeオス-オスケーブル 500cm)




ドキュメントダウンロード
MR11 V1.1 Brief   Taiwan   Taiwan 2 Mirror   China Mirror
MR11 V1.1 Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
MR11 V1.0 Brief   Taiwan   Taiwan 2 Mirror   China Mirror
MR11-module V1.0 Brief   Taiwan   Taiwan 2 Mirror   China Mirror
MR11 V1.0 Dimension   Taiwan   Taiwan 2 Mirror   China Mirror
MR11 V1.0 Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
MR11 User manual   Taiwan   Taiwan 2 Mirror   China Mirror
EC2C dimension   Taiwan   Taiwan 2 Mirror   China Mirror
EC2C Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
PM3N dimension   Taiwan   Taiwan 2 Mirror   China Mirror
PM3N ver 1.00 Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
PM3N ver 1.10 Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
PM3N ver 1.2 Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
HP1A dimension   Taiwan   Taiwan 2 Mirror   China Mirror
HP1A Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
