製品概要:

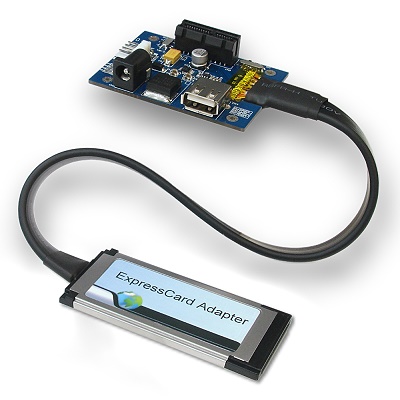

PE4L-EC060Aは、主にノートPCにてPCI Express拡張カードを使用するためのアダプタです。
PCI Expressコネクタはエッジフリータイプ x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。

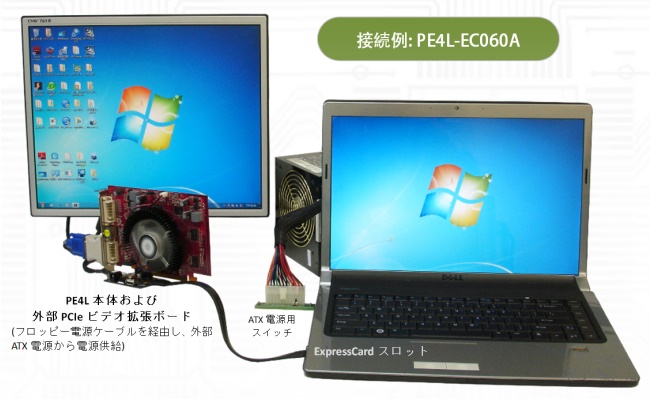

ノートPC等のExpressCardスロットで、PCIe Express拡張カードの試験をPC本体の外部で実施することができます。

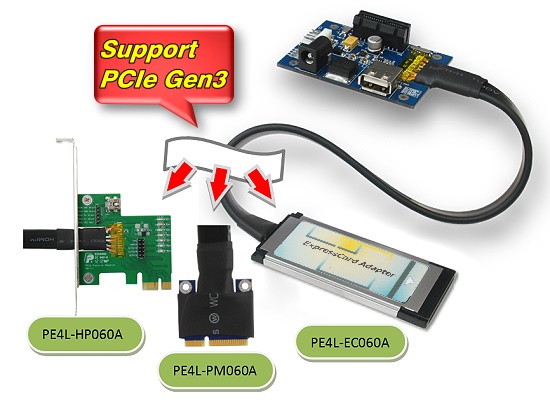

PE4L-EC060A
PE4L-PM060A
PE4L-HP060A

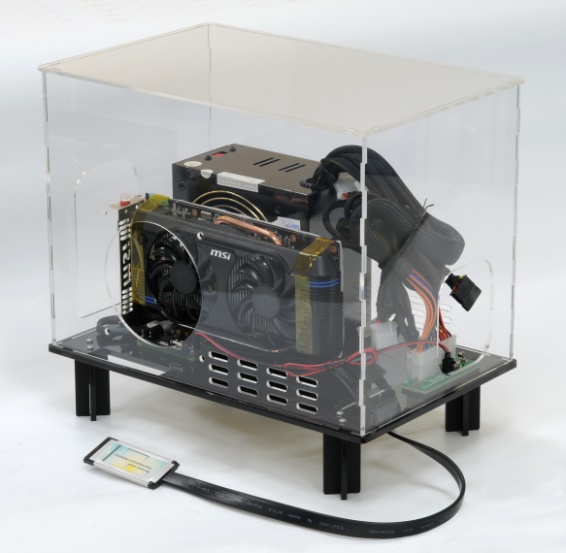

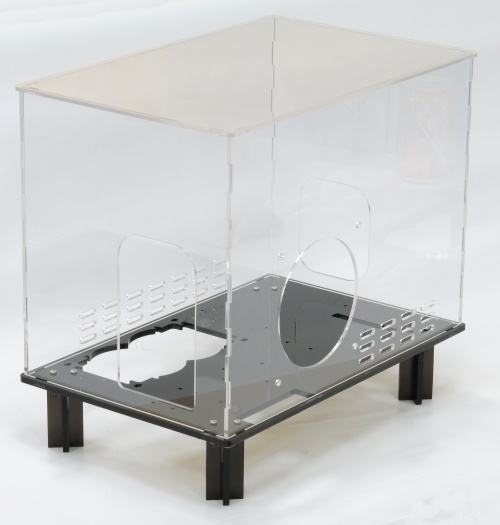

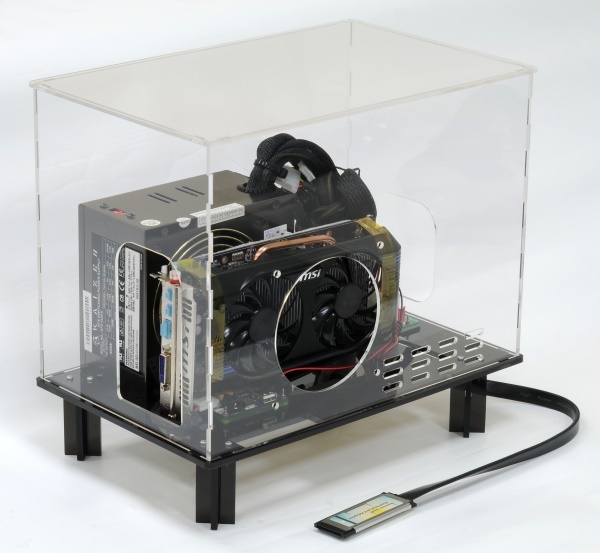

OPTION: DIY BOX v1.0 only support PE4H V2.4a / PE4L V2.1 *Installation Guide(インストールガイド) internal dimension: 32 x 20 x 23 cm(DxWxH) External dimension: 34 x 22 x 31 cm

特長一覧:

• PE4L-EcxxxA ExpressCardスロットでPCI Express拡張ボードを使用可能。

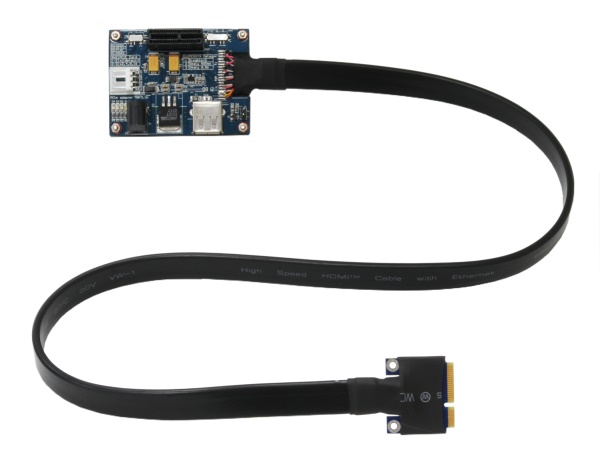

• PE4L-PmxxxA MiniCard(MiniPCIe)スロットでの使用。
• PE4L-HpxxxA PCIe X1スロットでの使用。
• PCI Express Base Specification 2.0準拠: 最大5Gbps (TBD)
• USB2.0 Specification準拠: 最大480Mbps, 5V/500mA
• エッジフリー・マルチレーンPCIe x1コネクタ採用：x4, x8, x16のPCIe拡張カードも利用可能。
• PE4L-EC060A / PE4L-PM060A / PE4L-HP060A ケーブル長:60cm
  Other OEM demands as listed below, please contact our China Office.
  PE4L-EC030A / PE4L-PM030A / PE4L-HP030A ケーブル長: 30cm (OEM)
  PE4L-EC100A / PE4L-PM100A / PE4L-HP100A ケーブル長:100cm (OEM)
  PE4L-EC150A / PE4L-PM150A / PE4L-HP150A ケーブル長:150cm (OEM)
  PE4L-EC200A / PE4L-PM200A / PE4L-HP200A ケーブル長:200cm (OEM)
  PE4L-EC300A / PE4L-PM300A / PE4L-HP300A ケーブル長:300cm (OEM)
  PE4L-EC400A / PE4L-PM400A / PE4L-HP400A ケーブル長:400cm (OEM)
  PE4L-EC500A / PE4L-PM500A / PE4L-HP500A ケーブル長:500cm (OEM)

システム要求:

• Windows 7およびオプション製品(ExpressCard/MiniCard/PCIeスロット)が利用可能なスロットを有するPC

注意事項:

1. PE4L-EC060AはExpressCard仕様に準拠しているため、PCIeX1の帯域幅に制限されます。
2. ExpressCard2.0準拠のExpressCardスロットにてPCIe Gen2(5Gbps)対応となります。
3. PE4Lは試験用の治具であり、家庭や事務所で一般的な利用するための製品ではありません。
4. PCIe拡張カードは基本的にデスクトップPCでの利用が想定されているため、本製品を利用したノートPCでのOS、BIOS、デバイスドライバ等のバージョンに依存する動作保証は致しかねます。
5. PCIe X16等のビデオ拡張カードでは十分なメモリリソースが割り当てられないためにノートPCでは動作できない場合があります。
6. 別途ATX電源が必要です。
7. すべての接続互換性を保証しているわけではありません。
8. For more graphics cards experiences. Please visit web-site here.



v2.1aとv2.1b(以降)の見分け方

- 2012年3月23日以降に弊社出荷: v2.1b(以降)
- PE4L本体基板上のシルク記述

SPB087

SPB087 (ExpressCard34用54スロット補助アダプタ) x1

Item / 項 目	PE4L ver1.5	PE4L ver2.1	PE4H ver2.4	PE4H ver3.2
USB interface USB介面 USB インターフェース	USB2.0	USB2.0	USB2.0	USB2.0
PCIe interface PCIe介面 PCI Expressインターフェース	1x,2x,4x,8x,16x	1x,2x,4x,8x,16x	1x,2x,4x,8x,16x	16x
PCIe Spec/Speed PCIe規格/速度 PCIe規格・速度	Gen1/2.5Gbps	Gen2/5Gbps	Gen1/2.5Gbps	Gen2/5Gbps
3.3V power switch protect your host 3.3V的電源開關，保護你的主機 3.3V電源保護(ホストへの逆流防止)	Yes 有 有り	Yes 有 有り	Yes 有 有り	Yes 有 有り
12V power fuse Trip current (Itrip) 12V電源保險絲跳閘電流 12V 電源切断電流値(Itrip)	No 不支持 非対応	10A	10A	10A
Custom PCIe external cable support 自定義外部的PCIe電纜支援 専用PCIe外部電源ケーブル(最大値)	30cm, 100cm	60cm	30cm, 100cm	60cm
Power LED 電源LED	3V LED 3.3V電源LED	3V LED 3.3V電源LED	PERST#,12V,5V,3V PERST#用LED 電源LED (12V,5V,3.3V)	PERST# ,3V PERST#用LED 電源LED (3.3V)
5V USB power from expresscard 來自ExpressCard 的5V USB電源 USBバスパワー (5V)	DC Jack or PSU DC插口或軟碟電源連接器 DCジャックor フロッピー 電源コネクタ	DC Jack or PSU DC插口或軟碟電源連接器 DCジャックor フロッピー 電源コネクタ	DC Jack or PSU DC插口或軟碟電源連接器 DCジャックor フロッピー 電源コネクタ	DC Jack or ATX 24pin connector DC插口或ATX連接器 DCジャックor ATX 電源コネクタ
12V power from external DC jack 外部直流12V電源輸入插孔 DCジャック外部電源入力 (内部12V電源)	DC12V	DC12V	DC15~20V	DC15~20V
12V power from PSU (floppy power) 軟碟12V電源連接器輸入功率 ロッピー電源コネクタによる12V 電源入力	Yes 有 有り	Yes 有 有り	Yes 有 有り	No 不支持 非対応
DC 19V to 12V 直流19V至12V 19V入力-12V変換	No 不支持 非対応	No 不支持 非対応	12V/3A	19V/3A
12V to 5V 12V輸入5V的轉換 12V入力5V変換	No 不支持 非対応	No 不支持 非対応	5V/1.5A	5V/1.5A
5V to 3.3V 5V輸入3.3V的轉換 5V入力-3.3V変換	3.3V/3A	3.3V/3A	3.3V/3A	3.3V/3A
PERST# delay switch 延時開關 PERST# 遅延変換スイッチ	0秒, 7秒	0秒, 0.5秒, 7秒	0秒, 7秒, 15秒	0秒, 9.8秒, 15秒
PCBA Dimension 外型尺寸 本体外形寸法	64.05x46.55mm	64.05x46.55mm	185.25x36mm	139.60x150.00mm
