PM1061 (PCIe Gen2接続MiniCard - SATA IIIアダプタ)



Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Driver Taiwan 1 Taiwan 2 China
Buy It Now


概要

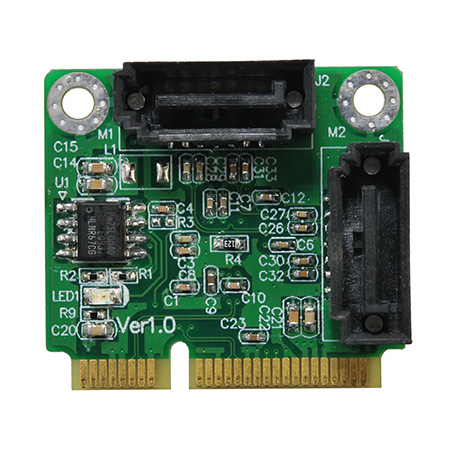

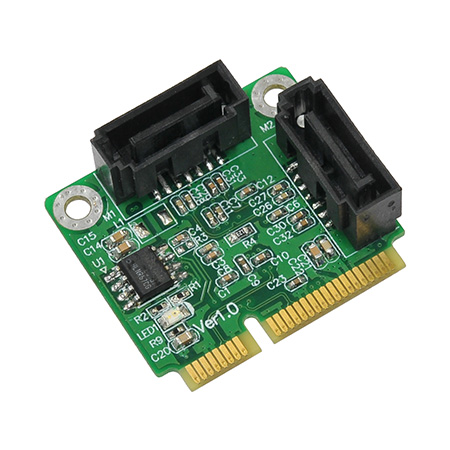

PM1061はPCIe接続のMiniCardからSATAに変換するアダプタです。MiniCardに最大2個のSATAポートを追加可能です。SATAポートは6GbpsのSATA IIIに対応しています。PCIeはGen2 / 5Gbpsに対応しています

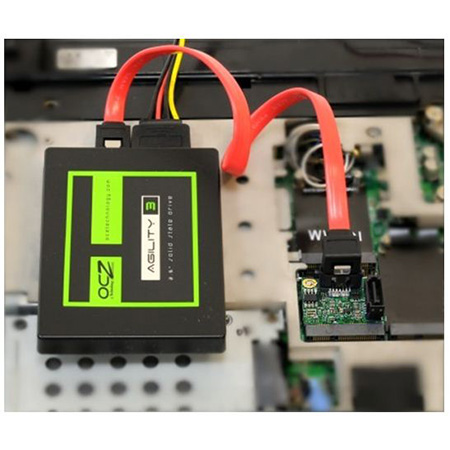

PM1061を使用すれば、標準SATAケーブルでMiniCardスロットにSATAデバイスに接続することが可能になります

付属の変換ブラケットを利用すればハーフサイズのmPCIeスロットだけでなく、フルサイズのスロットにも装着可能です。





    仕様一覧


  • mPCIeスロットに2つのSATA3ポートを増設
  • ASM1061コントローラ: 高い互換性・高性能
    1レーンPCI Express Gen2 (5Gbps)
    2ポートSerial ATA III (6Gbps)
  • Native Command Queuing (NCQ)サポート
  • ポートマルチプライヤ対応

    サポートOS


  • 標準AHCIドライバを同梱するすべてのOS (例. Windows, Linux OS)

    Compliance


  • Serial ATA AHCI (Advanced Host Controller Interface) Spec. Reversion 1.3準拠
    - AHCI
    ドライバをサポートするすべてのOSで動作可能
  • PCI Express Base Spec. Revision 2.0準拠: 5.0Gbps1レーンPCIeバス
  • Gen 1i, Gen 1x, Gen 2i, Gen 2m, Gen 2x, and Gen 3i のSerial ATA III: Electrical Spec. Revision準拠
  • 2ポートの 6.0Gbps SATA III

    注意事項


  • 試験用の治具であり、家庭や事務所で一般的な利用するための製品ではありません。
  • mSATAスロット、EeePC用SSDスロット等のMiniCardスロット以外では動作しません。
  • PCI Expressが非接続のMiniCardスロットでは、動作しません。



同梱品一覧


PM1061 同梱品一覧
PM1061
(PCIe Gen2接続MiniCard - SATA IIIアダプタ) x1
Metal Baffle
(ハーフ-フルサイズ変換ブラケット) x1
専用ネジ x4
