PM2C V2.1
MiniCard-PCI Express/USB2.0アダプタ(外部電源)


製品概要:
PM2Cは、MiniCardスロットにPCI Express x1拡張カードおよびUSBデバイスを接続可能な開発用治具です。
MiniCardを製作することなく既存のPCI Express x1拡張カードやUSBデバイスをMiniCardスロットで試験することが可能です。
特に生産・開発現場での工数と時間を削減する目的で設計されています。
長期間のご使用を考慮し、高品質の部品・部材で製造しています。



    特長一覧:

  • PCI Express™ Mini Card Electromechanical Specification Revision 1.0準拠
  • PCI Express™ base specification vision 1.1準拠

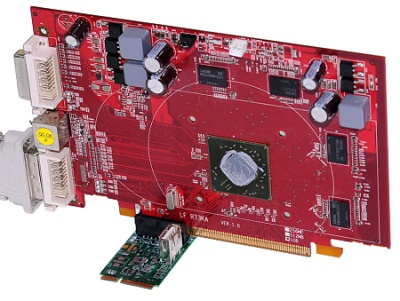

  • PCI-Express x1拡張カード対応

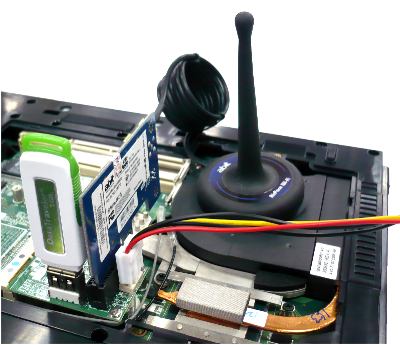

  • USB2.0デバイス対応
  • 高品質・高信頼性のコネクタ・部品を使用

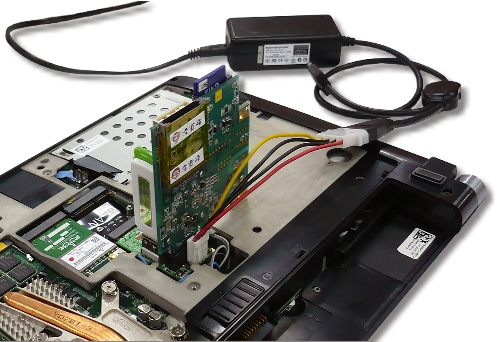

  • 電源:外部電源供給
    フロッピー4ピン電源コネクタ経由

    システム要求

  • フルサイズMiniCardスロット
    注:PCI Express・USBが非接続のMiniCardスロットでは、それらの機能が動作しません。
    注:mSATAスロット、EeePC用SSDスロット等では動作しません。

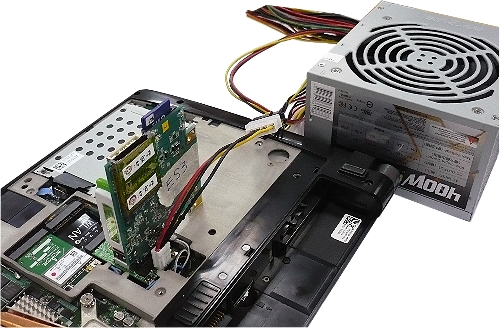

  • フロッピー4ピン電源コネクタへの外部電源

外形寸法: 幅 30mm, 奥行 51mm, 基板厚 1.0mm



PM2 and PM2C products functions comparison

PM2

Add DC/DC 3.3V to 5V/1A(Max) for USB device and 3.3V to 12V/200mA(Max) for PCIe supply
If you want to convenience use your device. PM2 is better solution. It don’t need install external power

PM2-C

Use external 5V/12V power supply for USB and PCIe device
If you hope have more clean signal without noise the PM2C is better solution, it’s power is supply by external power supply.



PM2C V2.1 同梱品一覧

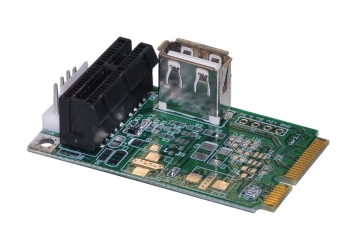

PM2C V 2.1
(MiniCard-PCI Express/USB2.0アダプタ) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1
専用ネジ x2


Option

SWEX
SWEX
(ATX電源用スイッチ)
AC-SPP34
AC-SPP34
(5V/12V 2A AC Adapter)


ドキュメントダウンロード

Brief (PDF):   Taiwan   Taiwan 2   China Mirror
Dimension (PDF):   Taiwan   Taiwan 2   China Mirror
Schematic (PDF):   Taiwan   Taiwan 2   China Mirror
SWEX Brief (PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
SWEX dimension (PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
SWEX Schematic (PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
