    PM3P

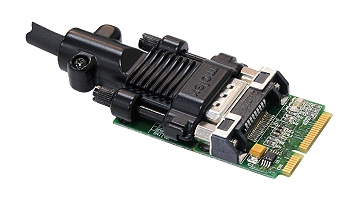

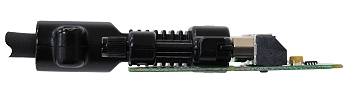

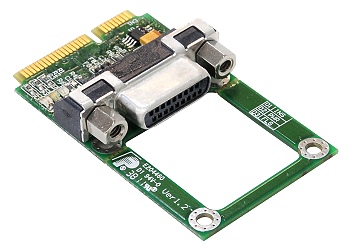

(MiniCard-PCI Express標準ケーブルアダプタ)


製品概要:
PM3Pは、MiniCardスロットにPCI Express 標準ケーブル用を接続可能な開発用治具です。
Express 標準ケーブルを経由し、システム外部で PCI Expressデバイスを接続することが可能です。
特に生産・開発現場での工数と時間を削減する目的で設計されています。
長期間のご使用を考慮し、高品質の部品・部材で製造しています。



    特長一覧:

  • PCI Express™ Mini Card Electromechanical Specification Revision 1.0準拠
  • コネクタ: Molex製749603018採用

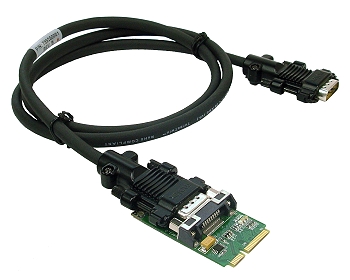

  • ケーブル: Molex製0799250001
    TDP (Triad Differential Pair)
    PCIe X1ケーブルアセンブリ
    18端子、ケーブル長1m、4-40ネジ
  • LED: 電源LEDおよびアクセスLED


    システム要求:

  • フルサイズのMiniCardスロット
    注:PCI Express・USBが非接続のMiniCardスロットでは、それらの機能が動作しません。
    注:mSATAスロット、EeePC用SSDスロット等では動作しません。


PM3P 同梱品一覧
PM3P
( MiniCard-PCI Express標準ケーブルアダプタ ver1.2 ) x1
専用ネジ x2


ドキュメントダウンロード

ver1.2 Brief  Taiwan  Taiwan 2  China Mirror
ver1.0 Brief  Taiwan  Taiwan 2  China Mirror
Dimension  Taiwan  Taiwan 2  China Mirror
Schematic  Taiwan  Taiwan 2  China Mirror
