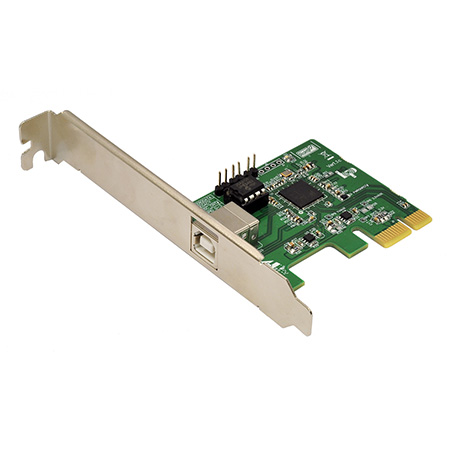

PP2380-AB (PLX製USB2380-AB評価用PCIeボード)





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Buy It Now


概要


PP2380-ABは、PLX製USB2380を評価するためのPCI Express拡張ボードです。PCI Express Gen1 X1ポートとUSB 2.0 Hi-Speedのエンドポイントポートとを変換する周辺コントローラであるUSB2380-ABを搭載しており、PCI Express Gen1とUSB2.0と間で480Mbps帯域での相互データ転送が実現可能です。PP2380-ABよって、PCI Expressバスを有するシステムに簡単にUSB2.0のエンドポイントポートを追加でき、また同様にUSB2.0を有するシステムにPCI Express Gen1 X1ポートを追加することができます。またPCI Expressポートはアップストリームにもダウンストリームにも対応可能です。このような柔軟性によって製品の最大の能力を引き出すことが可能になります。





    仕様一覧


    USB 2.0 エンドポイントインターフェース

  • USB 2.0 Specification準拠
  • 1 アップストリームポート
  • Hi-SpeedおよびFull-Speed対応
  • 4チャンネルのディスクリプタ方式DMAチャンネルによる自動データ転送
  • USB Duet® Technology
  • バルク、アイソクロナス、割り込み転送対応
  • USB 2.0 link power management states: L0, L1, L2
  • レセプタクルコネクタ: Micro B

    仕様一覧


    PCI Expressインターフェース

  • PCI Express Gen 1 (2.5Gbps) 対応
  • Electrical Compliance to PCI Express Base Specification r2.0準拠
  • 1 アップストリームポート
  • 対応PCI Express Power Management
    すべてのlink power management stateに対応: L0, L0s, L1, L2/L3 Ready, L3
    対応Device state: D0, D3(hot & cold)
    Vaux, Wake#, Beacon対応
  •  最大ペイロードサイズ:256バイト

USB2380アプリケーション製品例一覧

PP2380-ABを利用して、既存システムのバスを簡単に変換することが可能です;Expressエンドポイント:PC、サーバー、ドッキングステーション、プリンタ、エンベデッドシステム、等;

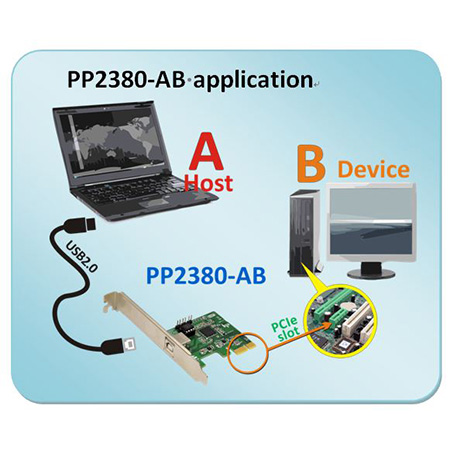

PCI Express 搭載システムへのUSB2.0クライアントポート追加

PP2380-ABではPCI Express搭載組込システムに簡単にUSB2.0のクライアントポートを追加できます。

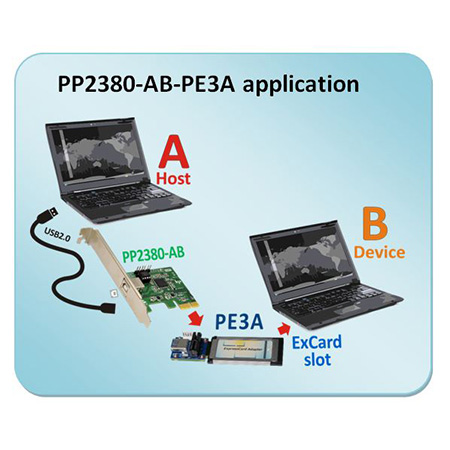

ExpressCard搭載システムへのUSB2.0クライアントポート追加
PP2380-ABではExpressCard搭載組込システムに簡単にUSB2.0のクライアントポートを追加できます。



同梱品一覧


ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/

PP2380-AB 同梱品一覧
PP2380-AB
(PLX製USB2380-AB評価用PCIeボード) x1
Y05-U21-100
(USB A-B 100cm cable) x1



PE3A V3.2 同梱品一覧
PE3A
( ExpressCard2.0-PCIe X1/USB3.0外付アダプタ ) x1
SPB087
(ExpressCard34用54スロット補助アダプタ) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1
