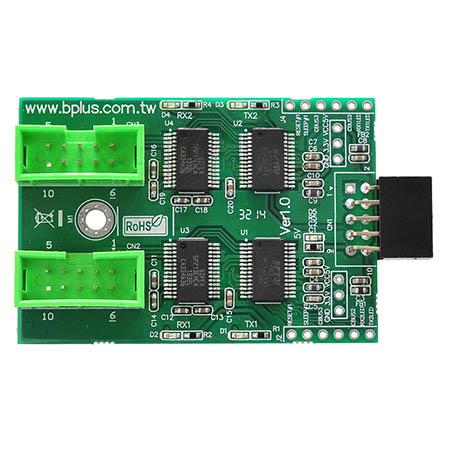

	U0902A USB2.0 9ピンヘッダー-デュアルRS232変換アダプタ

Brief	Taiwan 1	Taiwan 2	China
Dimension	Taiwan 1	Taiwan 2	China
3D model	Taiwan 1	Taiwan 2	China
Selection Guide	Taiwan 1	Taiwan 2	China
Web-shop

概要

U0909AはIPCのために設計された通信デバイスです。U0909Aを利用して、RS232 9ピンインタフェースのレガシーシリアルデバイスを標準のUSB 9ピンポートに簡単に変換できます。
業界標準のFTDI FT232R USB-Serialブリッジチップ搭載です。

世界規模のモジュールソリューションです。The integrated electronics of the U0902A utilize the FTDI FT232R and includes RS232 level shifters plus TXD/RXD LEDs to provide a visual indication of data traffic through the module solutions worldwide.

仕様一覧

USB specification Revision 2.0準拠
USB 2.0 トランシーバー内蔵
動作温度範囲:0°C ~ 70°C
USB 2.0 Full Speed準拠
UHCI/OHCI/EHCIホストコントローラ準拠
RS-232データ信号: TxD, RxD, RTS, CTS, DSR, DTR, DCD, RI, GND
RS-232 標準9ピン Dsub & 9ピンヘッダーコネクタ
外部電源不要。
USBサスペンド時は低消費電流
ホットプラグ非対応デバイス対応
低消費電力

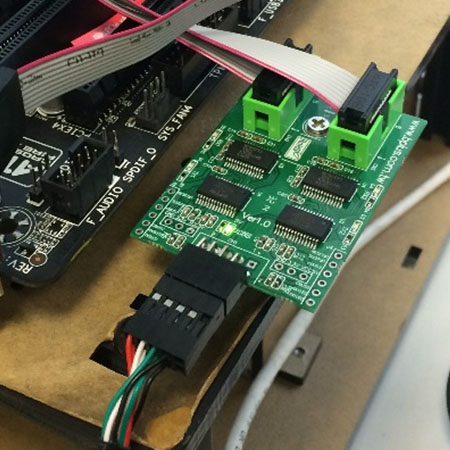

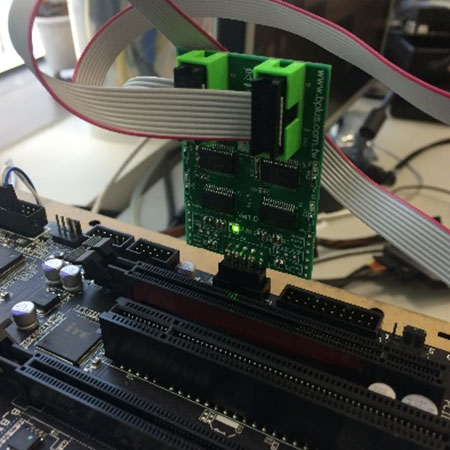

USB2.0 9ピンヘッダー接続で、二つのRS-232シリアルポートを追加可能
プラグ・アンド・プレイで簡単にRS-232デバイス接続
USB 1.1 & 2.0ホストとハブポートで動作可能
業界標準FTDIチップセット & デバイスドライバで高い互換性
Sipex SP213EHCA Transceiver搭載: 高い電気接続性能
Microsoft Windows® WHQL-certified, Mac OS X, Linux及び Windows CE デバイスドライバ
対応OS:Win98 / Me / 2000 / XP / XP x64 / Server 2003 x86 x64 / Vista x86 x64 / Server 2008 x86 / x64 / 7 x86 x64 / Server 2008 R2 / Linux / Mac OS X / OS 9 / OS 8 / 組込みシステム： Win CE .NET V4.2 Greater / Android.
標準Windows COMポートとしてインストール
シリアルポートの速度は最大1Mbps
シリアル通信パラメータ
- Parity: None, Even, Odd
- Data bits: 7, 8
- Flow control: RTS/CTS , DSR/DTR, X-ON/X-OFF, None
LEDsはUSB Enumeration表示, RxD, TxDポート状態および簡易ダイアグを表示。
ドライバダウンロード: http://www.ftdichip.com/FTDrivers.htm
* Bplusはソフトウェアと開発サポートを提供しません。

機能一覧

システム要求
USB 2.0 9ピンヘッダーポート
外形寸法
90mm X 40mm X 7mm
認証
RoHS
動作温度
0 ~ 70℃

Web-shop


U0902A (USB2.0 9ピンヘッダー-デュアルRS232変換アダプタ) x1	Y09-U12-030 (USB2.0 9ピンケーブル30cm) x1	Y09-T01-025 (デュアルRS232 9ピンケーブル) x1	2.0cm スペーサー x1
M3x4 専用ネジ x1
