  USB88179
(ギガビットイーサネット - USB2.0/USB3.0ヘッダ)







Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Web-Shop


    概要

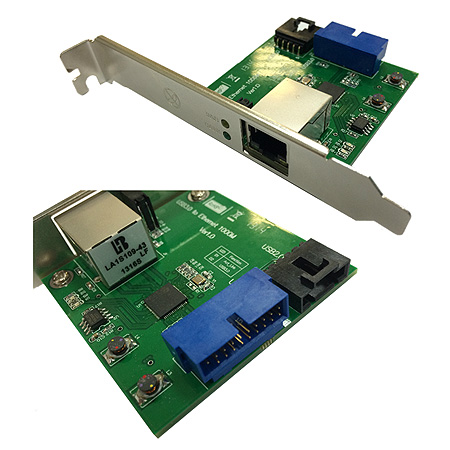

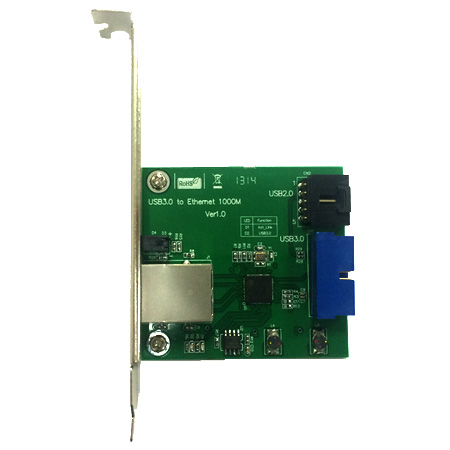

USB88179 はUSB3.0 19ピンヘッダもしくはUSB2.0 5ピンヘッダのUSBポート に接続するギガイーサネットのアダプタです。主にインターネットに連接する組み込みシステムのために設計されています。

USB88179を利用すればPCI / PCIe コネクタへの接続なしで、内蔵したUSBポートでイーサネットが利用できます。





    機能一覧


  • シングルチップUSB 3.0 to 10/100/1000M ギガビットイーサネットコントローラ。Energy Efficient Ethernet (EEE)対応の高効率なDSP搭載で低消費電力。
  • USB デバイスコントローラー
    • USB 3.0 PHY およびUSB Spec 3.0, 2.0 ,1.1準拠コントローラをチップ内蔵
    • 全ての USB 3.0 節電モード(U0, U1, U2, U3)対応
    • USB Super/High/Fullスピートモード対応。バスパワー・セルフパワー自動認識。
    • 米国特許認証の独自のバースト転送メカニズムでUSBバスの転送レートを高パフォーマンスなパケット転送。
  • ギガビットイーサネットコントローラー
    • IEEE 802.3az (Energy Efficient Ethernet)対応
    • IEEE 802.3, 802.3u and 802.3ab互換
    • Integrates 10/100/1000Mbps Gigabit Ethernet MAC/PHY
    • 動的ケーブル長検出と動的電力調整のGreen Ethernet対応 (ギガビットモードのみ)
    • パラレル検査と自動極性補正することが対応
    • クロスケーブルの自動検出・補正に対応
    • IPv4/IPv6 パケットチェックサムオフロードエンジン (COE)対応でCPU負荷を軽減。IPv4 IP/TCP/UDP/ICMP/IGMP およびIPv6 TCP/UDP/ICMPv6 のチェックサムチェックおよび生成。
    • TCP Large Send Offload V1対応
    • IEEE 802.3xフローコントロール全二重通信およびバックプレッシャーフローコントロールの半二重通信に対応。
    • IEEE 802.1P Layer 2 Priority のエンコードおよびデコード対応
    • Supports IEEE 802.1Q VLAN tagging および2 VLAN ID filtering;対応。 受信されたVLAN Tag (4バイト) は破棄もしくは保存可能。
    • Jumbo frame対応
    • PHY ループバック診断対応
  • Wake-on-LAN 機能対応
  • Advanced Power Management 機能
  • 動作温度: 0°C ~ 70°C
        システム要求
  • USB3.0 19ピンヘッダもしくはUSB2.0 5ピンヘッダを持つデスクトップもしくは組み込みシステム
  • 本体を取り付けるための標準高もしくはロープロファイルのPCI / PCIeスロット。
  • Windows 8 (32-/64-bit) / 7 (32-/64-bit) / Vista (32-/64-bit) SP2 or later/ XP (32-/64-bit) SP3 or later
        注意事項
  • USB88179を利用してシステムに連接する時にUSB2.0もしくはUSB3.0連接のみをご確認ください。USB2.0とUSB3.0一緒にUSB88179カードを連接しないでください。製品に損害を起きる可能性があります。
  • USB2.0ヘッダに連接するとギガビットイーサネットのパフォーマンスが発揮できない場合があります。

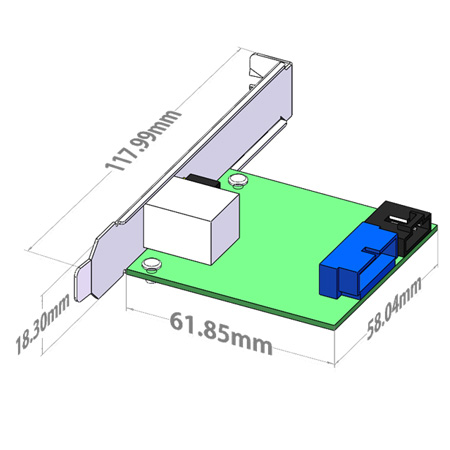

        外形寸法 & 重量
  • 118mm x 61.85mm x 18.3mcm
  • 200g
        準拠
  • RoHS
        動作温度
  • 0 ~ 70℃





    Web-Shop



USB88179
(ギガビットイーサネット - USB2.0/USB3.0ヘッダ) x1
Y19-U02-055
(19ピン-19ピンヘッダ) x1
Y05-U09-060
(ノッチ付USB2.0用5ピン端子ヘッダーケーブル) x1
