    USBMI系製品
無線通信Mini Card用USBアダプタ







USBMI V1.3b Brief Taiwan 1 Taiwan 2 China
USBMI-WP V1.3b Brief Taiwan 1 Taiwan 2 China
USBMI Dimension V1.3b Taiwan 1 Taiwan 2 China
USBMI
Schematic
V1.3b
Taiwan 1 Taiwan 2 China
USBMI
Schematic
V1.3C
Taiwan 1 Taiwan 2 China
Compatibility List Taiwan 1 Taiwan 2 China
USBMx Selection Guide Taiwan 1 Taiwan 2 China
Buy It Now


    製品概要


USBMI 製品概要:
USBMI はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。
USBMI にHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。

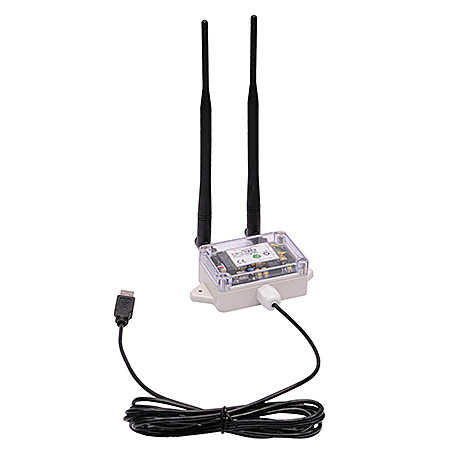

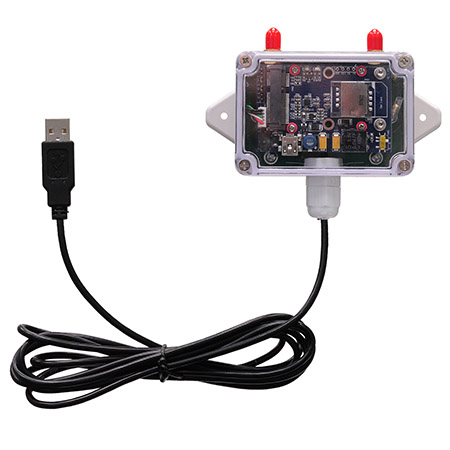

USBMI-WP 概要:
USBMI-WPはIP66に準拠したUSB接続MiniCard用の防水ケースです。
砂漠や炭坑などの過酷な環境での3Gや4Gの通信環境の構築は、水・砂・埃に弱い電子機器を利用するため、非常に困難です。
USBMI-WPは防水やその他の過酷な条件での利用目的に開発されました。アンテナやUSBコネクタを装着した状態で、水噴流やIP66の防塵防水性能に対応可能です。このため石油採掘現場や天気予測・地震・火山監視システムなど過酷な環境での利用可能です。
USBMI-WPを利用すれば、その他の追加費用なしに無線通信モジュールを保護することができます。USBMI-WPは耐久性が必要なほとんどの過酷な環境での経済的な無線通信のソリューションです。






      機能一覧


  • USB2.0接続でデスクトップ・ノートPCの両方に対応
  • USBコネクタ:USBミニBメス
  • USBインターフェースのMiniCardに対応;
    例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX
  • 移動体通信用のSIMカードスロッ
  • RF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
  • IP66準拠 : 防水および防塵 (USBMI-WP)
  • Mini Cardサイズ:
    フルサイズおよびハーフサイズの両対応
  • SIM カードスロット搭載:
    CDMA HSDPA/HSUPA, UMTS, EDGE対応
  • 動作温度範囲 : - 40~+85℃
  • 動作湿度範囲: 5~95% (相対湿度)



    仕様一覧


  • Mini Card からUSBに変換
  • PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
  • Universal Serial Bus Specification Revision 2.0準拠
  • フルサイズ・ハーフサイズのMini Cardに対応
  • SIM カードコネクタ: CDMA, HSDPA/HSUPA,UMTS, EDGE.
  • 本体側コネクタ: 防水固定式USBミニタイプB (USBMI-WP)
  • システム側コネクタ : USB2.0タイプAオス
  • 使用可能な無線通信用USBタイプMiniCard :
    3G,3.5G, LTE, CDMA,WLAN,WWLAN, HSPA MODEM , GPS, WiMAX
  • SIMカード利用可能
  • アンテナ側接続: 2本、SMAコネクタ使用
    内部接続: U.FL/IPX-SMAケーブル



All of Model Where to buy? Special Information
USBMI PCBA V1.3b Contact Sales Support CDMA/LTE module for your OEM project.
USBMI PCBA-PAD V1.3b Contact Sales USBMI PCBA with PCB PAD
USBMI module V1.3b Web-shop Support CDMA/LTE module for your embedded system

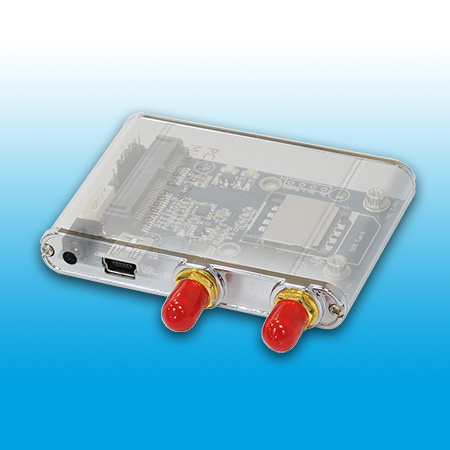

USBMI-SMA Enclosure V1.3b Contact Sales USB type MiniCard to USB adapter with SMA connector for 3G/LTE antenna
USBMI-RPSMA Enclosure V1.3b Contact Sales USB type MiniCard to USB adapter with RP-SMA connector for Wi-Fi antenna
USBMI-SMA V1.3b Contact Sales USB type MiniCard to USB adapter with SMA connector for CDMA/LTE antenna
USBMI-RPSMA V1.3b Contact Sales USB type MiniCard to USB adapter with RP-SMA connector for WiFi antenna
USBMI-WP-SMA V1.3b Web-shop CDMA/LTE MiniCard to USB adapter with Waterproof Case
USBMI-WP-RPSMA V1.3b Contact Sales USB type Wi-Fi MiniCard to USB adapter with Waterproof Case
USBMI EVK V1.3b Contact Sales Support CDMA/LTE evaluation kit
USBMI-OEM Contact Sales Custom PCBA, Enclosure, RF-Coaxial Cable, USB cable, Screw, Antenna



Web-shop


  • USBMI module V1.3b
  • USBMI-WP-SMA V1.3b
  • USBMI-WH-SMA V1.3b

USBMI モジュール V1.3b 同梱品一覧

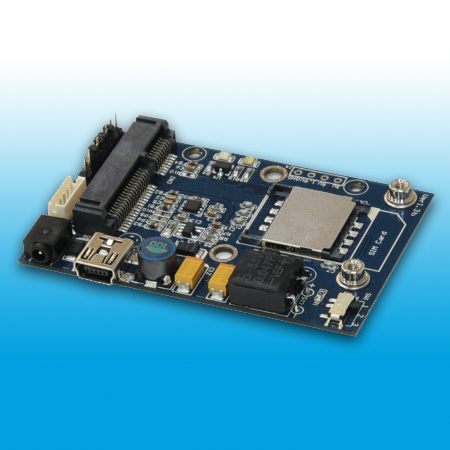

USBMI PCBA V1.3b x1
Y05-U04-060
(USB2.0 Aオス- ミニB 5ピンケーブル60cm) x1
Y05-U17-060
(USB-5VDC電源ケーブル) x1
Y05-U02-060
(フロントパネル用USB 5PIN ケーブル) x1
専用ネジ x2




USBMI-WP-SMA V1.3b 同梱品一覧
USBMI-WP-SMA V1.3b x1
RF11008A-WP: 2本内蔵済
RF11008A-WP
( U.FL/IPX-SMAケーブル8cm Water-Proof)
専用ネジ x2

USBMI-WH-SMA V1.3b 同梱品一覧
USBMI-WH-SMA V1.3b x1
RF59008A : 2本内蔵済
RF59008A
( U.FL/IPX-SMAケーブル8cm Water-Proof)
専用ネジ x2
