ホーム > 製品情報 > アンテナ系製品

 アンテナ系製品



  • Applications / 天線應用 / アンテナアプリケーション
  • Comparison1 / 比較表1 / 比較表1
  • Comparison2 / 比較表2 / 比較表2



Antenna Applications  天線應用 アンテナアプリケーション
LTE / CDMA / GPS / WIMAX
WIFI




Antenna  天 線 アンテナ

SMA male (Antenna)
SMA オス (アンテナ)
內針內牙 (天線)
凸芯メスネジ (アンテナ)
RP-SMA male (Antenna)
RP-SMA オス (アンテナ)
內孔內牙 (天線)
凹芯メスネジ (アンテナ)

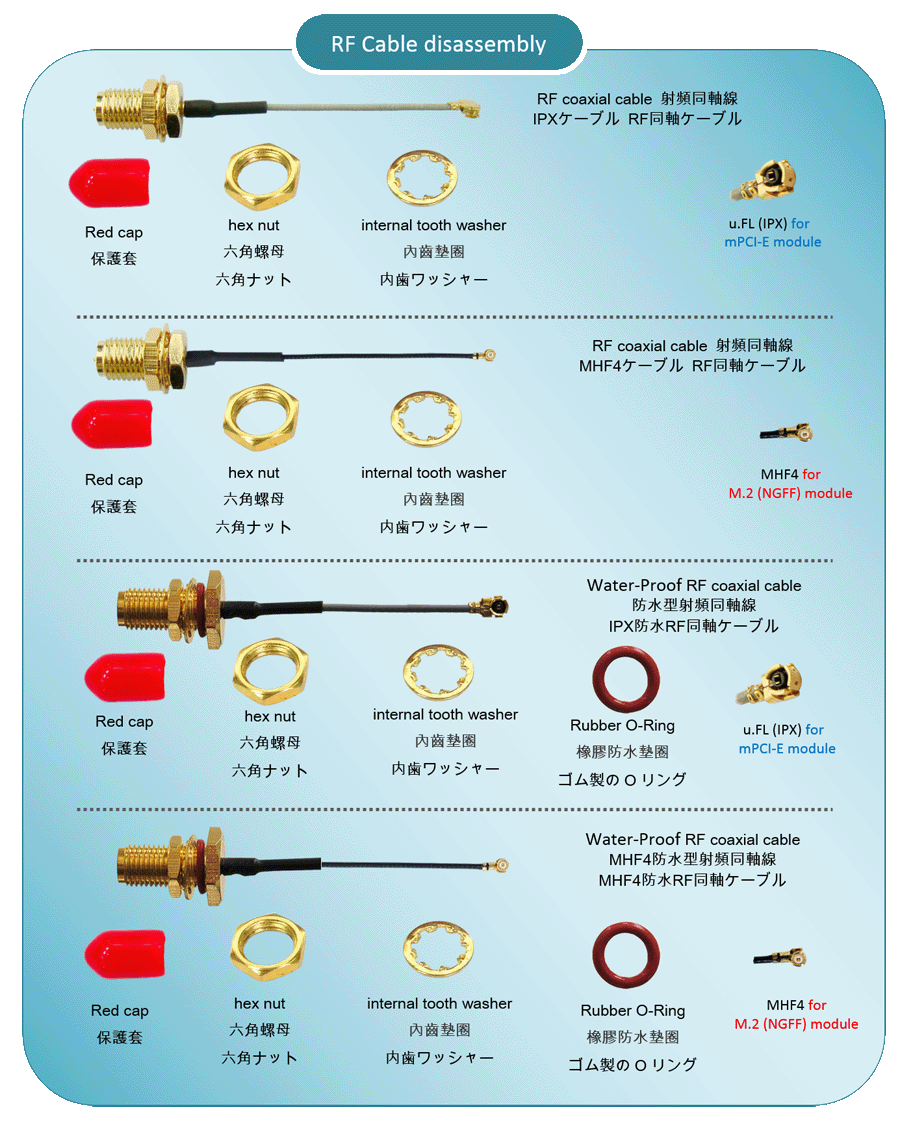

RF cable 射頻同軸線 RF ケーブル RF同軸ケーブル

SMA famale (Pigtail)
SMA メス (ドングル)
內孔外牙 (射頻同軸線)
凹芯オスネジ (RF同軸ケーブル)
RP-SMA famale (Pigtail)
RP-SMA メス (ドングル)
內針外牙 (射頻同軸線)
凸芯オスネジ (RF同軸ケーブル)



  • ANT0918-IPX
  • ANT2300Q2P
  • ANT0818Q2P-SMA
  • ANT0918Q2P1-SMA
  • ANT0921Q2P-SMA
  • ANT2400Q2P
  • ANT2400Q2P3



900/1800MHz 1dBi Internal PCB Antenna
900/1800 MHz 1dBi隱藏式天線
900/1800MHz帯域対応1dBi内部PCBアンテナ
Model / 料號
ANT0918IPX
Applications / 應 用 / アプリケーション

CDMA
W-CDMA

Freq.Range / 頻率範圍 / 周波数帯

890-960 MHz

1710-1880 MHz
Bandwidth / 頻  寬  /   バンド幅

160 MHz

170 MHz
Gain(dBi)  /  Db值 /   ゲイン

1dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比
3
1
Max Power  / 最大功率  / 最大出力
10w (瓦)
Polarization  / 定位  / 偏光
Vertical 垂直
Nominal Impedance  / 阻抗   / インピーダンス
50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ
IPX
Height / 長度  /  全長
12.2 CM (公分)
Radome Material  / 天線材質   / アンテナ材質
PCB FR4  印刷電路玻璃纖維板
Radome Color  / 天線罩顏色  / 本体色
Black 黑色
Weight (g)   / 重量
2g (克)

US$ 3.





2.3GHz 2.15dBi Rubber duck Antenna
2.3GHz 2.15dBi天線
2.3GHz帯域対応2.15dBiラバーダックアンテナ
Model / 料號
ANT2300Q2P
Applications / 應 用 / アプリケーション

WiMAX
Freq.Range / 頻率範圍 / 周波数帯

2300~2400 MHz

Bandwidth / 頻  寬  /   バンド幅

100 MHz
Gain(dBi)  /  Db值 /   ゲイン

2.15 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

 < 2 ( 小於 2 )
Max Power  / 最大功率  / 最大出力

25w (瓦)
Polarization  / 定位  / 偏光

Vertical 垂直

Nominal Impedance  / 阻抗   / インピーダンス

25 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

SMA
Height / 長度  /  全長

13.7 CM (公分)
Radome Material  / 天線材質   / アンテナ材質

TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）

Radome Color  / 天線罩顏色  / 本体色

Black 黑色

Weight (g)   / 重量

25g (克)

US$ 4.

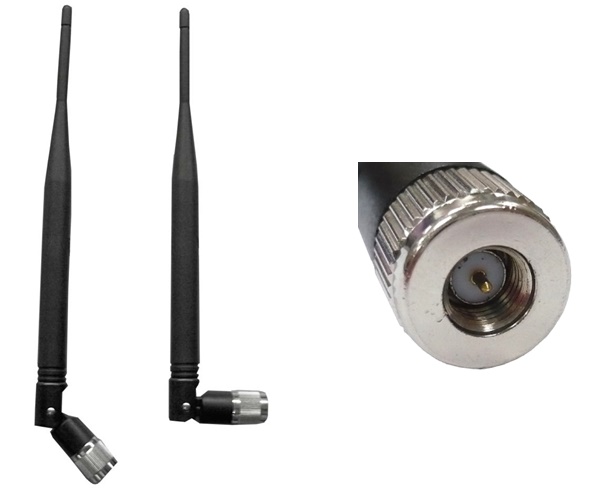

800/1800MHz Rubber Duck Antenna
800/1800MHz 橡膠天線
800/1800MHz帯域対応ラバーダックアンテナ
Model / 料號
ANT0818Q2P
Applications / 應 用 / アプリケーション

CDMA
W-CDMA

GPS

CDMA
W-CDMA

Freq.Range / 頻率範圍 / 周波数帯

824~984
MHz

1575~1577
MHz

1850~1990
MHz
Bandwidth / 頻  寬  /   バンド幅

70MHz

2 MHz

140MHz
Gain(dBi)  /  Db值 /   ゲイン

<1dBi

2dBi

<3dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比
<2.5;Typ<3
Max Power  / 最大功率  / 最大出力
50w (瓦)
Polarization  / 定位  / 偏光
Vertical 垂直
Nominal Impedance  / 阻抗   / インピーダンス
50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ
SMA
Height / 長度  /  全長
21 CM (公分)
Radome Material  / 天線材質   / アンテナ材質
TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）
Radome Color  / 天線罩顏色  / 本体色
Black 黑色
Weight (g)   / 重量
30g (克)

US$ 6.

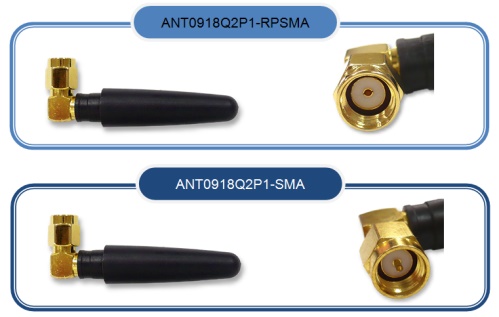

900/1800 MHz 2dBi Portable Antenna
900/1800 MHz 2dBi天線
900/1800MHz帯域対応2dBi小型アンテ
Model / 料號
ANT0918Q2P1-SMA
Applications / 應 用 / アプリケーション

CDMA
Freq.Range / 頻率範圍 / 周波数帯

890-960 MHz

1710-1880 MHz
Bandwidth / 頻  寬  /   バンド幅

70 MHz

170 MHz
Gain(dBi)  /  Db值 /   ゲイン
0.5 dBi
< 2 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比
<2
Max Power  / 最大功率  / 最大出力
50w (瓦)
Polarization  / 定位  / 偏光
Vertical 垂直
Nominal Impedance  / 阻抗   / インピーダンス
25 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

Right Angle RP-SMA   (直角RP-SMA )
Right Angle SMA   (直角SMA )
Height / 長度  /  全長
5.5 CM (公分)
Radome Material  / 天線材質   / アンテナ材質
TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）
Radome Color  / 天線罩顏色  / 本体色
Black 黑色
Weight (g)   / 重量
10g (克)
  ANT0918Q2P1-SMA
USD 2.
SMA





900/1800/2100MHz 2dBi Rubber duck Antenna
900/1800/2100 MHz天線
900/1800/2100MHz帯域対応2dBiラバーダックアンテナ
Model / 料號
ANT0921Q2P-SMA
Applications / 應 用 / アプリケーション

CDMA / WCDMA

Freq.Range / 頻率範圍 / 周波数帯

800-880
MHz

880-960
MHz

1575-1577
MHz

1710-2170
MHz

Bandwidth / 頻  寬  /   バンド幅

80MHz

80MHz

2 MHz

460MHz
Gain(dBi)  /  Db值 /   ゲイン
>2 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

< 5

< 2.5

1~2

< 2.5
Max Power  / 最大功率  / 最大出力
50w (瓦)
Polarization  / 定位  / 偏光
Vertical 垂直
Nominal Impedance  / 阻抗   / インピーダンス
50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

SMA
Height / 長度  /  全長
21 CM (公分)
Radome Material  / 天線材質   / アンテナ材質
TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）
Radome Color  / 天線罩顏色  / 本体色
Black 黑色
Weight (g)   / 重量
30g (克)

US$ 6.

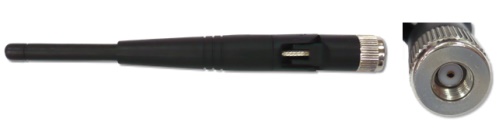

2.4GHz 2.15dBi Rubber duck Antenna
2.4GHz 2.15dBi天線
2.4GHz帯域対応2.15dBiラバーダックアンテナ
Model / 料號
ANT2400Q2P
Applications / 應 用 / アプリケーション

WIFI
Freq.Range / 頻率範圍 / 周波数帯

2400~2483.5 MHz

Bandwidth / 頻  寬  /   バンド幅

83.5 MHz
Gain(dBi)  /  Db值 /   ゲイン

2.15 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

 < 2 ( 小於 2 )
Max Power  / 最大功率  / 最大出力

25w (瓦)
Polarization  / 定位  / 偏光

Vertical 垂直

Nominal Impedance  / 阻抗   / インピーダンス

50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

RP-SMA
Height / 長度  /  全長

13.7 CM (公分)
Radome Material  / 天線材質   / アンテナ材質

TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）

Radome Color  / 天線罩顏色  / 本体色

Black 黑色

Weight (g)   / 重量

25g (克)

US$ 3.





2.4GHz 2.15dBi Rubber duck Antenna
2.4GHz 2.15dBi天線
2.4GHz帯域対応2.15dBiラバーダックアンテナ
Model / 料號
ANT2400Q2P3
Applications / 應 用 / アプリケーション

WIFI
Freq.Range / 頻率範圍 / 周波数帯

2400~2483.5 MHz

Bandwidth / 頻  寬  /   バンド幅

83.5 MHz
Gain(dBi)  /  Db值 /   ゲイン

2.15 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

 < 2 ( 小於 2 )
Max Power  / 最大功率  / 最大出力

25w (瓦)
Polarization  / 定位  / 偏光

Vertical 垂直

Nominal Impedance  / 阻抗   / インピーダンス

50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

RP-SMA
Height / 長度  /  全長

11.5 CM (公分)
Radome Material  / 天線材質   / アンテナ材質

TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）

Radome Color  / 天線罩顏色  / 本体色

Black 黑色

Weight (g)   / 重量

15g (克)

US$ 3.







  • ANT2327Q2P-SMA
  • AN2450-9211RS
  • AB2450
  • AN0727



2.3~2.7GHz 2.15dBi Rubber duck Antenna
2.3~2.7GHz 2.15dBi天線
2.3-2.7GHz帯域対応2.15dBiラバーダックアンテナ
Model / 料號
ANT2327Q2P-SMA
Applications / 應 用 / アプリケーション

WiMAX / LTE

Freq.Range / 頻率範圍 / 周波数帯

2300~2700 MHz

Bandwidth / 頻  寬  /   バンド幅

400 MHz
Gain(dBi)  /  Db值 /   ゲイン

2.15 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

<2 ；Typ<2.5

Max Power  / 最大功率  / 最大出力

25w (瓦)
Polarization  / 定位  / 偏光

Vertical 垂直

Nominal Impedance  / 阻抗   / インピーダンス

50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

SMA
Height / 長度  /  全長

13.7 CM (公分)
Radome Material  / 天線材質   / アンテナ材質

TPEE  熱塑性聚酯彈性體
(ポリエステル系熱可塑性エラストマー）

Radome Color  / 天線罩顏色  / 本体色

Black 黑色

Weight (g)   / 重量

25g (克)






2.4 / 5.8 GHz Rubber duck Antenna
2.4/5.8GHz 頻段可折式橡膠雙頻天線
2.4/5.8GHz帯域対応ラバーダックアンテナ
Model / 料號
AN2450-9211RS
Applications / 應 用 / アプリケーション

WiFi / WiMAX / LTE

Freq.Range / 頻率範圍 / 周波数帯

2400-2483.5 MHz

5150-5850 MHz

Bandwidth / 頻  寬  /   バンド幅

83.5 MHz

700 MHz
Gain(dBi)  /  Db值 /   ゲイン

2dBi

5 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

≤ 2
Max Power  / 最大功率  / 最大出力

50w (瓦)
Polarization  / 定位  / 偏光

Vertical 垂直

Nominal Impedance  / 阻抗   / インピーダンス

50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

RP-SMA
Height / 長度  /  全長

19.5 CM (公分)
Radome Material  / 天線材質   / アンテナ材質

TPEE  熱塑性聚酯彈性體  (ポリエステル系熱可塑性エラストマー）
Radome Color  / 天線罩顏色  / 本体色

Black 黑色

Weight (g)   / 重量

20g (克)

US$ 10.





Strong Magnet Mount for 2.4/5.8GHz Antenna
強力磁吸式 2.4/5.8GHz 雙頻天線
磁石固定式デュアル2.4/5.8GHzラバーダックアンテナ
Model / 料號
AB2450
Applications / 應 用 / アプリケーション

WiFi / WiMAX / LTE

Freq.Range / 頻率範圍 / 周波数帯

2400-2483.5 MHz

5150-5850 MHz

Bandwidth / 頻  寬  /   バンド幅

83.5 MHz

700 MHz
Gain(dBi)  /  Db值 /   ゲイン

2.0 ± 0.7 dBi
V.S.W.R  / 電壓駐波比 /   電圧定在波比

≤ 2
Max Power  / 最大功率  / 最大出力

50w (瓦)
Polarization  / 定位  / 偏光

Vertical 垂直

Nominal Impedance  / 阻抗   / インピーダンス

50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ

RP-SMA
Height / 長度  /  全長

21.8 CM (公分)
Radome Material  / 天線材質   / アンテナ材質

ABS  樹脂
Radome Color  / 天線罩顏色  / 本体色

Black 黑色

Weight (g)   / 重量

160g (克)
RG174 Cable Length
100 cm (公分)

USD 12.







0.7~2.7GHz 1dBi Rubber duck Antenna
0.7~2.7GHz頻段 1dBi 橡膠雙頻天線
0.7~2.7GHz帯域対応1dBiラバーダックアンテナ
Model / 料號 AN0727-13A01BRS AN0727-13A01BSM
Applications / 應 用 / アプリケーション LTE 700 MHz / GPRS / EDGE / 3G / EVDO / HSPA / UMTS
Freq.Range / 頻率範圍 / 周波数帯 700-960 MHz   /  1710-2700 MHz
Bandwidth / 頻  寬  /   バンド幅 266MHz     /   990MHz
Gain(dBi)  /  Db值 /   ゲイン 1.0 ± 0.7dBi @Low Band
1.0 ± 0.7dBi @High Band
V.S.W.R  / 電壓駐波比 /   電圧定在波比 <=3.5 @ 700~960MHz
<=4.0 @ 1710~2700MHz
Polarization  / 定位  / 偏光  Linear 線性
Nominal Impedance  / 阻抗   / インピーダンス 50 Ω (歐姆)
Connector  / 接頭種類  /  コネクタ RPSMA SMA
Height / 長度  /  全長 24 CM (公分)
Radome Material  / 天線材質   / アンテナ材質 TPE & ABS
Radome Color  / 天線罩顏色  / 本体色  Black 黑色
Weight (g)   / 重量  25g (克)
AN0727-13A01BRS
(RPSMA)
USD 12.
AN0727-13A01BSM
(SMA)
USD 12.
