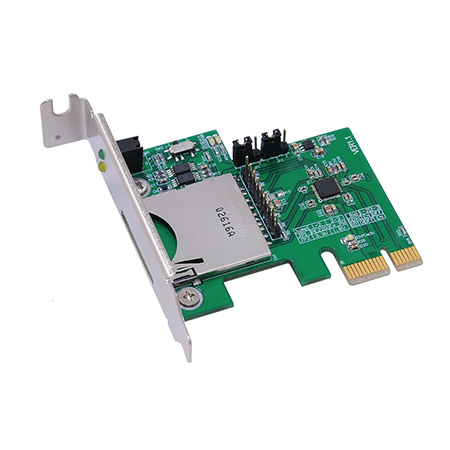

 MP220
(SDXC UHS-I & SDIO/1.8V両対応SDカードリーダ)


Introduction:
MP220はPCIeスロット用のSDカードリーダです。ボード上のスライドスイッチでSD3.0/SDXC UHS-IもしくはSDIO2.0/1.8V信号振幅に変更可能です。
また1.8V LDOを搭載しており、ジャンパ設定でSDカード電源を1.8Vもしくは3.3Vに変更可能です。

デスクトップPCのバックパネルに、SD3.0/SDXC/UHS-I等の一般的なSDカードだけでなく、特別仕様の1.8V信号振幅に対応したSDIOカードに対応した試験用のSDカードスロットを追加することが可能です。

    仕様一覧


  • PCI Express Base Specification rev 1.1 準拠
  • SDIO Card Specification 2.0(1.8V信号振幅)準拠
  • SD Memory Card Specification Version 3.0準拠
  • Ultra High Speed Type I (UHS-I) 対応
    SDHS/SDR12/SDR25/SDR50/SDR104モード
    最大SDカードクロック動作周波数: 200MHz
  • Tuning Command対応 - SDR50 & SDR 104
  • SDXC対応: 最大2TB
  • SDHC対応: 最大32GB (SDHC)
  • SD Host Controller Standard Specification Ver 3.0 準拠
  • MMC MultiMediaCard Specification Ver4.1 準拠
    MMC PlusとMMC Mobileに対応. (4ビット幅)
  • SDカード最大動作消費電流: 800mAに対応
  • 3.3V-1.8V SDA3.0 I/O電源コントローラ内蔵
  • EEPROMを2つ搭載: SD3.0SDXC/UHS-IモードとSDIO2.0/1.8V信号振幅モードを選択可能 – SW1
  • SDカード電源: 1.8Vと3.3Vを選択可能JP1 & JP2

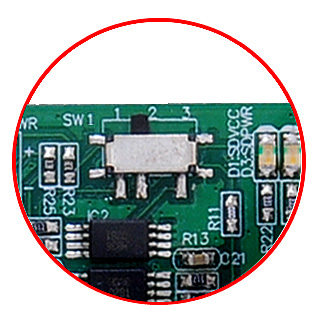

SW1: EEPROM 選択
1-2:
SD3.0/SDXC/UHS-I
2-3:
SDIO2.0/1.8V信号振幅

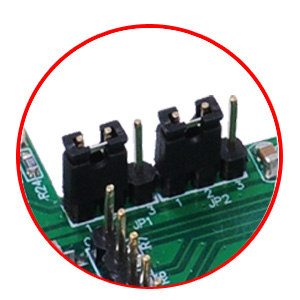

JP1 & JP2: SD 電源選択

SD Power

JP1

JP2

3.3V

1-2

1-2

1.8V

1-2

2-3

外部入力

JP1.2: VCC
JP1.3: GND

N/A



    注意事項:


  • リコー製ドライバ: SDXC / UHS-Iモードで使用する際にインスールしてください。SDカードの互換性がより高くなりますが、SDIOカードは利用できません。
    http://www.bplus.com.tw/Download.html
  • SD/SDHCメモリカードを利用する場合は、SDカードフォーマッターにてフォーマットしてください。
    https://www.sdcard.org/downloads/formatter_4/
  • SDIO2.0/1.8V信号振幅モードは、特別仕様の1.8V信号振幅のSDIO WiFiカード等の試験等に利用します。そのためSW1=2-3の設定にした場合、通常のSDカードは認識されません。
  • 一般的な3.3V信号振幅のSDIO2.0やSD2.0対応SDカードを使用する場合は、MP230を購入してください。


    システム要求:


  • PCI- ExpressスロPC.


MP220 同梱品一覧
MP220
(SDXC UHS-I & SDIO/1.8V両対応SDカードリーダ) x1
JP1037
(標準PCIブラケット) x1
