製品概要:

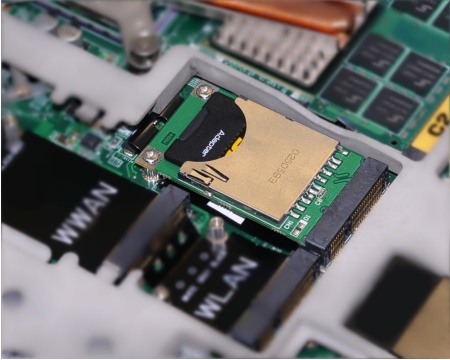

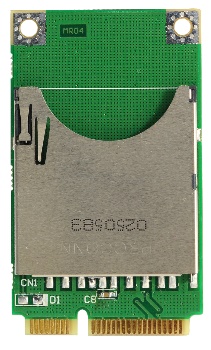

MR04はSDカード用のMiniCardアダプタです。SDカードを簡単にノートPC等のMiniCardスロットに追加することが可能です手持ちのSDカードを利用したSSDとして、またReady-Boost用ドライブとして利用できます。
MR04はノートPCに追加するドライブとして最適です。SSDとして本体にドライブを追加可能で、そのまま重要なデータなどのバックアップが出来るため、ケーブル接続が必要な外部ドライブの様な煩わしさから解放されます。
Windows7ではReady-Boost用のドライブとして利用し、SDカードをキャッシュとして利用することができます。これによりハードディスクにアクセスが高速化されシステムパフォーマンスを向上できます。
MR04を利用すると、SDカードをデータ保存・バックアップ領域としてだけではなく、Ready-Boost用途としても利用できるため、利便性が飛躍的に向上します。
- 用途:ノートPCおよびネットブック.
- Genesis Logic製GL823 QFN-24(A)搭載
- 従来のハードディスクと比較し、低消費電力・軽量
- 最大クロック動作周波数:50MHz.
- 高速データ転送:最大25MB/sec.
注意: 実際の転送速度は SD カードおよび PCの設定等によって変わります - USB2.0接続のMiniCardで利用可能
- SDカード容量:最大2TB (SDXCサポート)
- MR04-SではPCBパッドでSDカードをスロットに固定し、振動などからSDカードの抜出を防止。
特長一覧:
Note:
MR04 is standard USB mass storage device. Design for Extension/Secondary HDD. Application for readyboost and backup/Storage function.
Basically, MR04 can’t bootable to Windows XP/Vista.
- PCI Express Mini Card Electromechanical Specification 1.0 準拠
インターフェースはUSB接続 - Universal Serial Bus Revision 2.0準拠Hi-Speed・480Mbps対応
- Universal Serial Bus Device Class Definition for Mass Storage Class Bulk Only Transport Ver1.0互換。
- SD Memory Card Specification Version 3.0互換
* SDXC対応のみ。UHS-Iは非対応。 - MultiMediaCard Specification Ver 4.2互換。
使用一覧:
対応SDカードタイプ:
SDXCカード、SDHCカード、SDカード、Mini-SDカード、Micro-SDカードMMC、RS-MMC, Moblie-MMC, MMC-micro, MMC-plus
*アダプタが必要な場合があります。

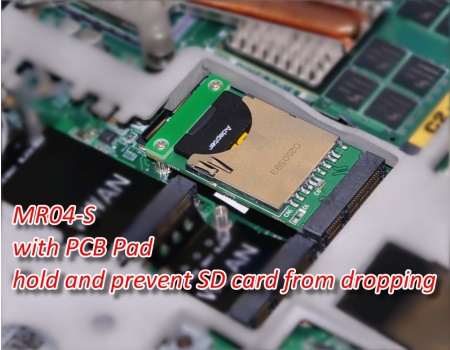

MR04-SでのPCBパッド使用例: SDカードを固定し、振動などからSDカードの抜出を防止 |
MR04 V3.0 同梱品一覧 |
|
MR04 (USB接続MiniCard-SDカードアダプタ) x1 |
専用ネジ x2 |
MR04-S 同梱品一覧 |
|
MR04 (USB接続MiniCard-SDカードアダプタ) x1 |
PCBパッド x1 |
専用ネジ x2 | PCBパッド専用ネジ x2 |
ドキュメントダウンロード |
|||
Brief V3.0 | Taiwan | Taiwan 2 Mirror | China Mirror |
Brief ver1.0 | Taiwan | Taiwan 2 Mirror | China Mirror |
Schematic (PDF): | Taiwan | Taiwan 2 Mirror | China Mirror |
SD cardreader comparison | Taiwan | Taiwan 2 Mirror | China Mirror |
Under Windows 7, use MR04 for backup function ( PDF ) | |||
Under Windows 7, use MR04 for ReadyBoost function ( PDF ) |
