 MR04R
(SDHC/SDIOカード用MiniCardアダプタ)




製品概要:

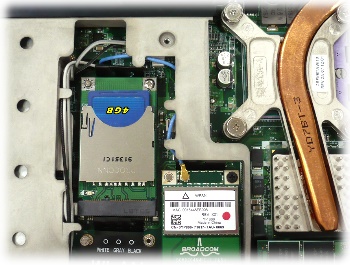

MR04Rは SDカードを搭載可能なPCI Expressインターフェースを利用するフルサイズのMiniCardモジュールで、簡単に最大32GBのドライブをノートPCにSSDとReady-boot機能を追加できます。
MR04Rを利用すると、Windows7ではReadyBoostによりHDDアクセス速度の向上が期待でき、データのバックアップとしても利用できるため、SDカードの内蔵に最適です。



MR04R

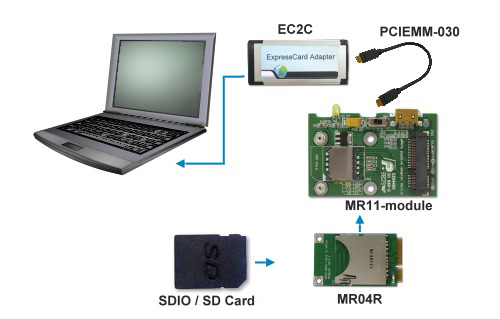

SDIO / SD Development Kit


    特長一覧:

  • 用途:ノートPC・ネットブックに最適
  • SDHCカード対応:最大容量32GB
  • 最大25MB/sの高速データ転送 4ビット転送@50MHz
    注意:  実際の転送速度はSDカードおよびPCの設定等によって変わります。
  • 対応OS: Windows 7 / Vista / XP sp3 Windowsの標準ドライバを使用可能



    注意事項:

  1. MR04RはPCI Expressインターフェースの標準SDカードホストコントローラです。拡張・セカンダリーのドライブとして利用してください。
    基本的にWindows等の起動には非対応です。
  2. WindowsXPで4GB以上のSDHCカードを利用する場合SP3にアップデートするか以下の修正プログラム(KB934428)を適用してください。
    http://support.microsoft.com/kb/934428
  3. SDメモリカードのフォーマットは、以下のサイトからフォーマットツールをダウンロードして下さい;
    http://panasonic.jp/support/global/cs/sd/download/sd_formatter.html
    * フォーマットの前には必ずデータのバックアップを行なってください。

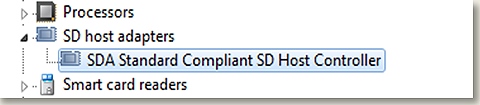

  4. Windows7にてSDIO無線LANカードを利用する場合、Windows標準のSDA ホストドライバの利用およびSP1/修正プログラム(KB983177)の適用が必要となります。
  5. To use SD / SDHC Cards on Windows XP/VISTA/7 your system requires install RICOH private driver for more compatibility . Otherwise your SD cards can’t work properly.


    仕様一覧:

  • PCI Express Mini Card Electromechanical Specification 1.0準拠 PCI Expressインターフェース使用
  • SDカードスロット: 標準サイズ
  • SD Host Controller Standard Specification 2.0準拠
  • SDIO Specification 1.1準拠
  • SD Memory Card Specification Version 2.0準拠
    SDHC対応、最大32GB。
  • サイズ:30mm x 50.95mm


    対応SDカードタイプ:

  • SDカードおよびSDHCカード(Class 2/4/6/10)
  • MMC Plus および MMC Mobile (4ビットバス幅のみ)
  • SDIOカード (GPS, 無線LAN, Bluetoothなど)
    *各SDIOカードのドライバが必要です。


  SDIO Compatibility List
Brand
Model
Chip
Compatibility
MR04R
EC230
MP230
miniPCI-e
ExpressCard
Add-on card
Atheros SD25 AR6102
Pass
Pass
Pass
Atheros SD27 AR6102
Pass
Pass
Pass
Atheros SD31 AR6003
Pass
Pass
Pass
Atheros SD32 AR6003
Pass
Pass
Pass
Atheros WB31 AR6003+AR3001
Pass
Pass
Pass
Atheros SD31B AR6003
Pass
Pass
Pass
Atheros SD32B AR6003
Pass
Pass
Pass
SPIL AF-N-30G AR6003
Pass
Pass
Pass
USI WM-AN-AT-01 AR6003
Pass
Pass
Pass
USI WM-BN-AQ-01 AR6003
Pass
Pass
Pass
ASE SAT11C AR6003
Pass
Pass
Pass
Brand
Model
Chip
miniPCI-e
ExpressCard
Add-on card
MR04R
EC230
MP230
Notice:

To use SDIO wireless Cards on Windows 7, your system requires choose Microsoft SDA host inbox driver. And SP1 Update or Windows 7 (KB983177) hotfix update.



MR04R 同梱品一覧
MR04R (SDHC/SDIOカード用MiniCardアダプタ) x1 Screw x2


MR04R-S 同梱品一覧
MR04R (SDHC/SDIOカード用MiniCardアダプタ) x1 Baffle x1
Screw x2 Screw x2


ドキュメントダウンロード
Brief  Taiwan  Taiwan 2 Mirror  China Mirror
Dimension V1.2   Taiwan   Taiwan 2 Mirror   China Mirror
Dimension   Taiwan   Taiwan 2 Mirror   China Mirror
Schematic V1.2   Taiwan   Taiwan 2 Mirror   China Mirror
Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
SD cardreader comparison  Taiwan  Taiwan 2 Mirror   China Mirror
SDIO Compatibility   Taiwan   Taiwan 2 Mirror   China Mirror
