	P11S-P11F M.2 (NGFF) – デュアルPCIe x1 スロットアダプタ

Brief	Taiwan 1	Taiwan 2	China
Dimension	Taiwan 1	Taiwan 2	China
3D Model	Taiwan 1	Taiwan 2	China
Schematic	Taiwan 1	Taiwan 2	China
Selection Guide	Taiwan 1	Taiwan 2	China
Buy It Now

概要

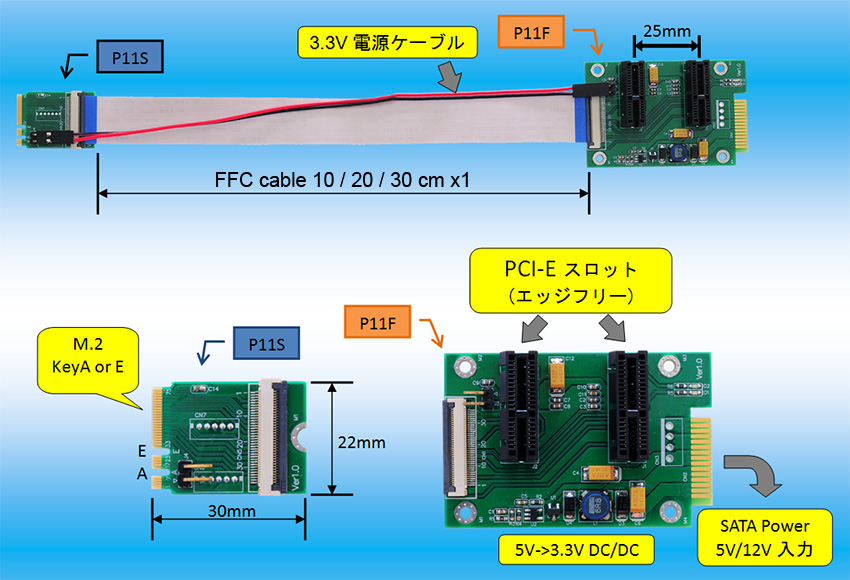

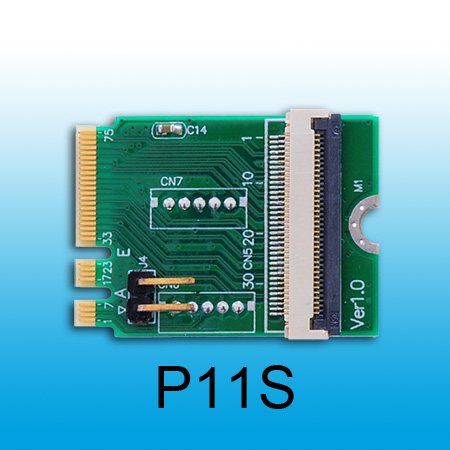

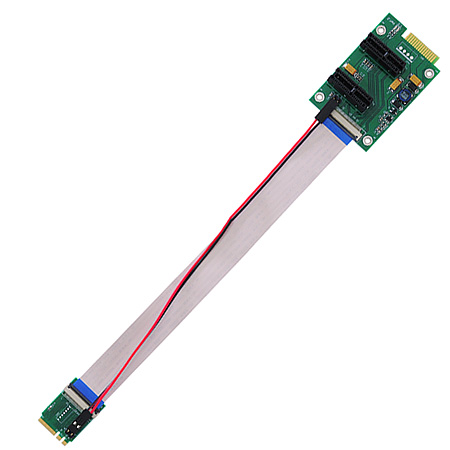

P11S-P11F (M2XP11)は最大2つのPCIe拡張カードをM.2スロットで使用するためのアダプタです。
PCIeスロットはエッジフリータイプ x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。M.2スロットは、サイズがPCIe接続のWiFi/無線LANのM.2カードが利用されているType 2230サイズのKeyAもしくはKeyE のSocket1に対応します。

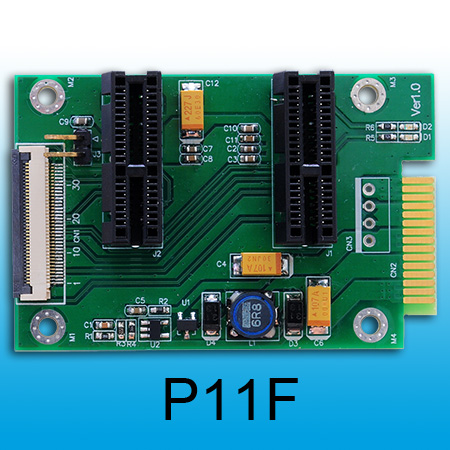

PCIeスロットの電源は2ピンケーブルでP11SからP11F側に3.3Vを供給可能です。またP11F側のSATA15ピンコネクタから12Vおよび5Vから変換した3.3Vを供給でき、より安定したPCIe拡張カードの動作が可能です。

Note: Second PCIe Slot (J2) is compliant with M.2 Specification. Because do not have any system in the market yet so cannot tested.

機能一覧

M.2スロットで最大2つのPCIe拡張カードが利用可能。外部電源使用で安定した動作。
PCIe x1スロット: 最大Gen3 / 8Gbps
エッジフリー。x4,x8,x16拡張カードも使用可能
* 使用するM.2スロットにPCIe接続がない場合、一方もしくは両方のPCIeスロットが利用できない場合があります。
対応M.2スロット:
サイズ: Type 2230 (幅22mm, 長さ30mm)
Socket1, KeyA およびKeyE
電源: M.2スロット3.3V, SATA15ピン5V/12V

仕様一覧

PCI Express Base Specification 3.0準拠
* 10cmケーブル : Gen3 / 8Gbps
* 20cm/30cmケーブル : Gen2 / 5Gbps
エッジフリーコネクタ: x1,x4,x8,x16対応
M.2 Specification Revision 0.9準拠
対応M.2スロット:
サイズType 2230およびKeyAおよびKeyE
Socket1 :デュアルPCIe x1
Serial ATA Revision 3.2準拠
SATA 15ピン電源コネクタ: 5V & 12V
