ホーム > 製品情報 > エクステンダ系製品 > P21S-P21F

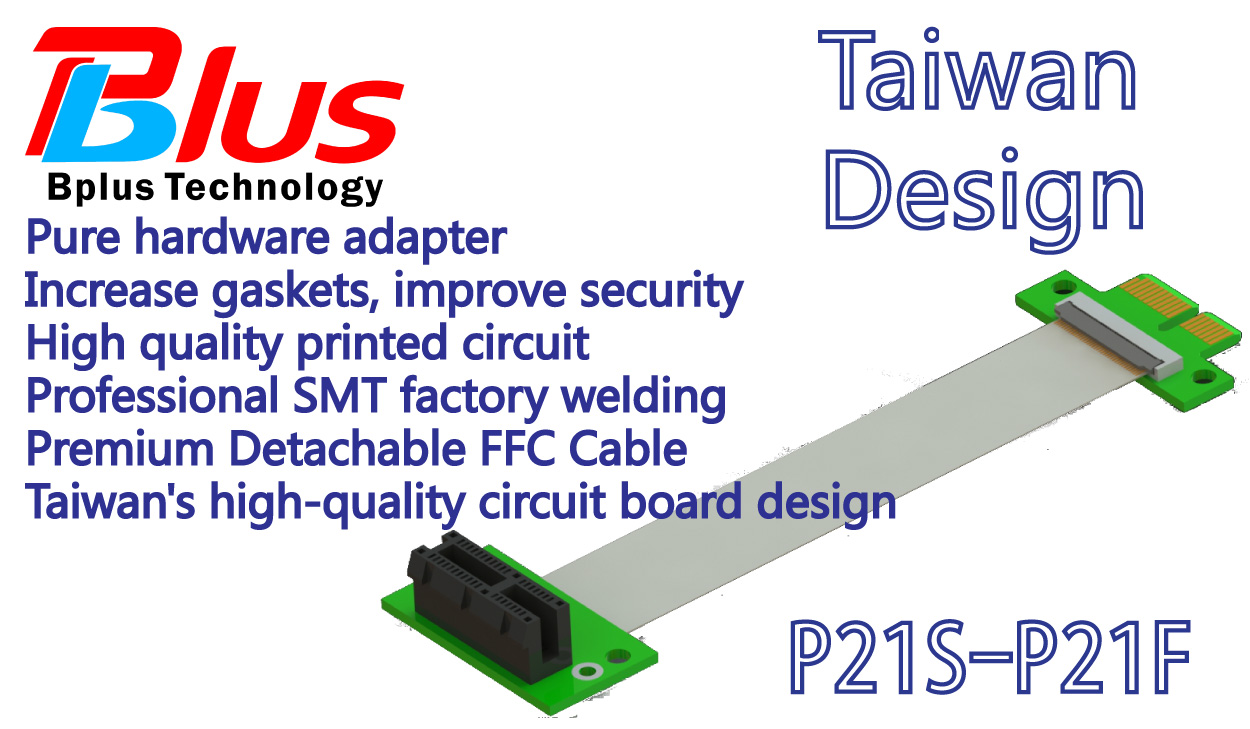

  P21S-P21F (KZ-B21)
(PCI Express X1 フラットケーブルエクステンダー)


製品概要:
P21S-P21F は、デバッグおよび試験用のPCI Express x1延長ケーブルです。

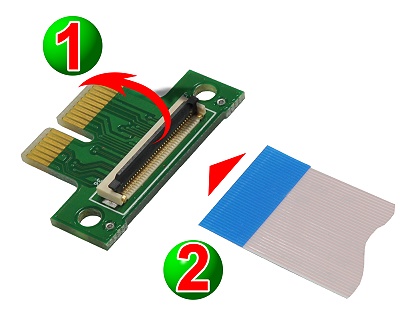

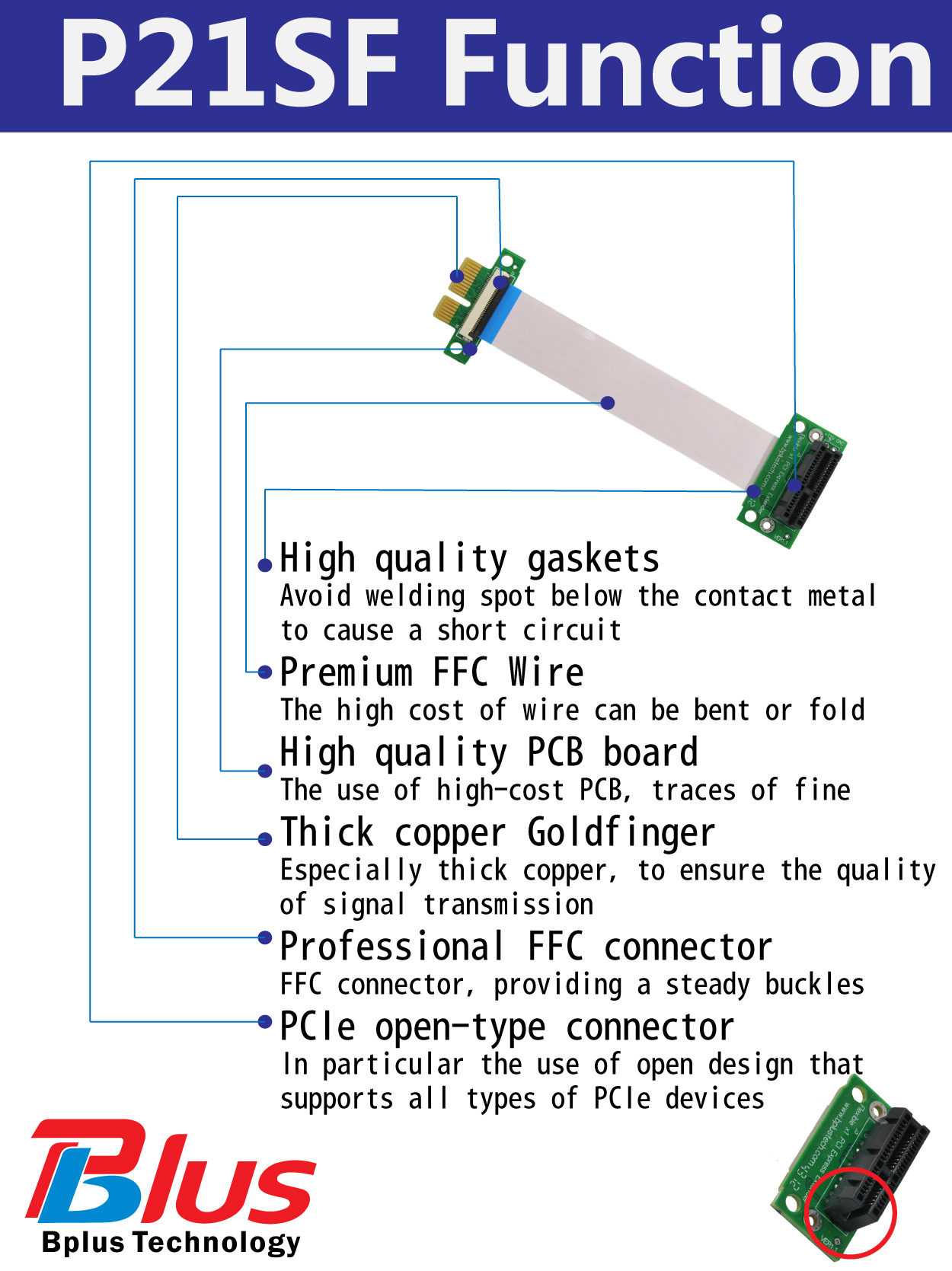

フレキシブルフラットケーブル(FFC)を採用し、ケーブルおよびPCIeカードの配置を柔軟に対応できます。
PCI Expressコネクタはエッジフリータイプ x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。

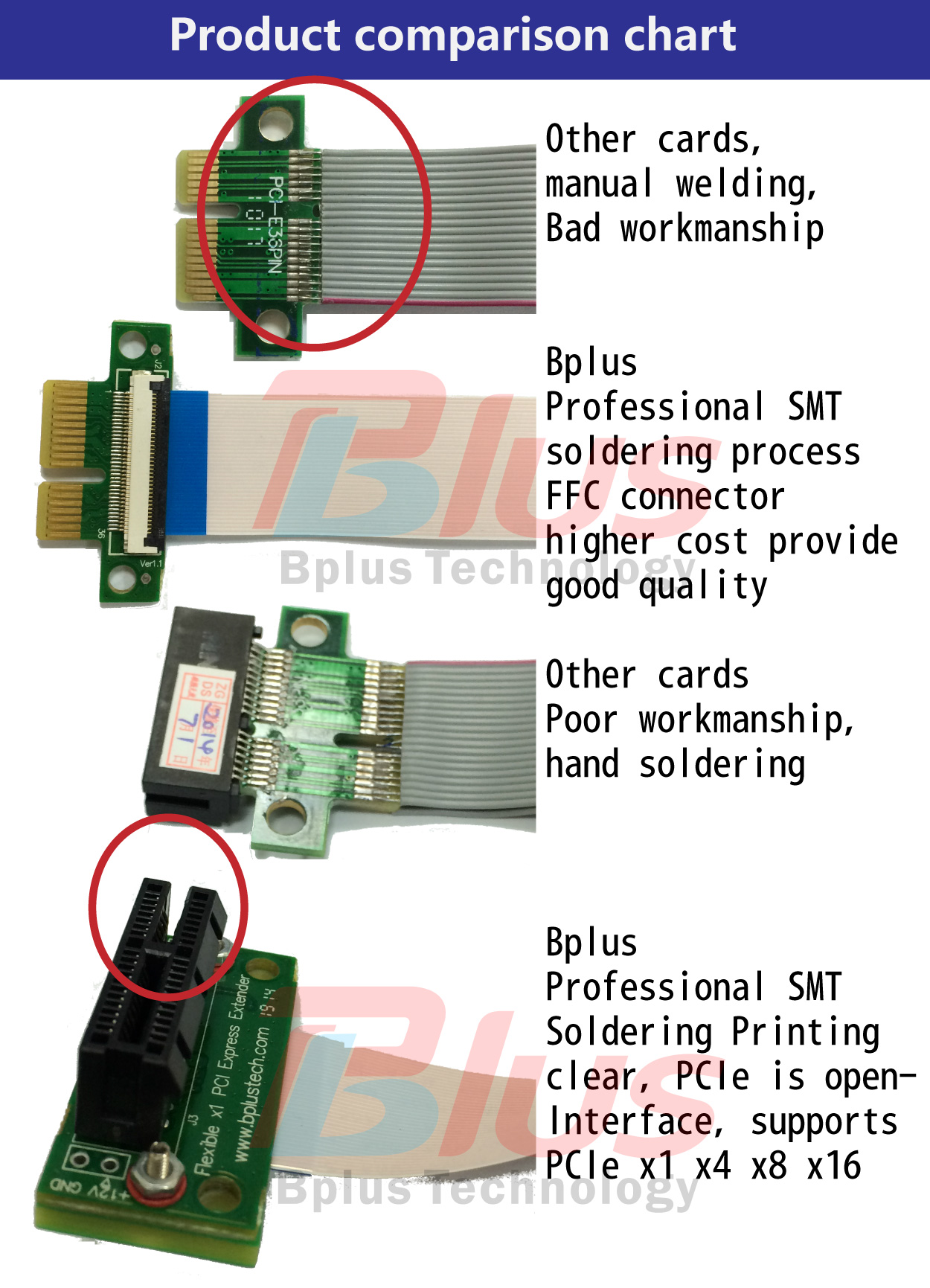

これまでの経験を元に信号の減衰が最小限なるように考慮されています。
特に開発・生産現場での工数と時間を削減する目的で設計されており、デスクトップPCPCI Expressカードの試験等の強力な治具としてご利用いただけます。

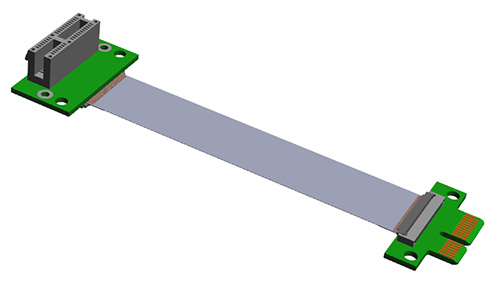

 3D Model

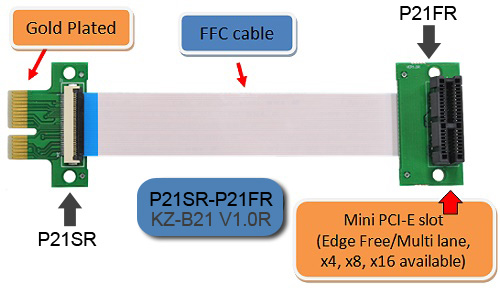

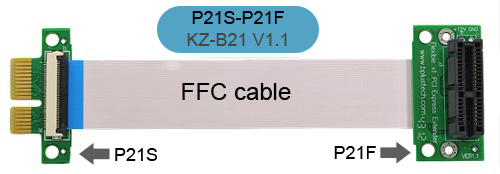

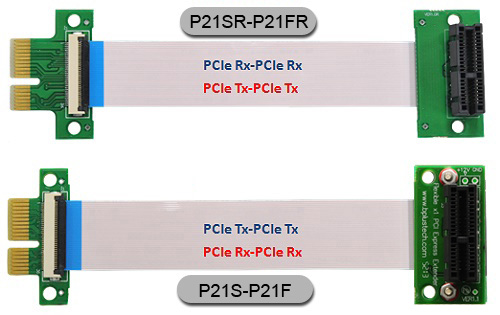

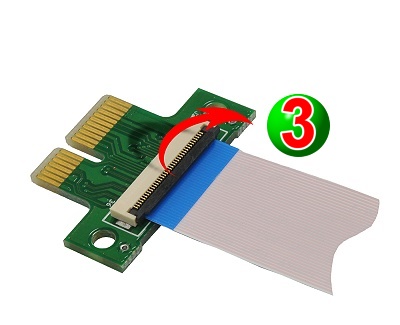

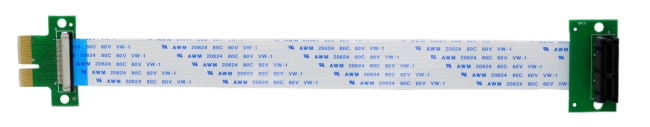

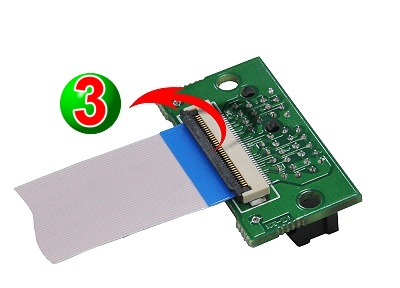

P21SR-P21FR (KZ-B21 V1.0R) & P21S-P21F (KZ-B21 V1.1)

OPTION: FFC0536P-050B (FFC cable 50cm)

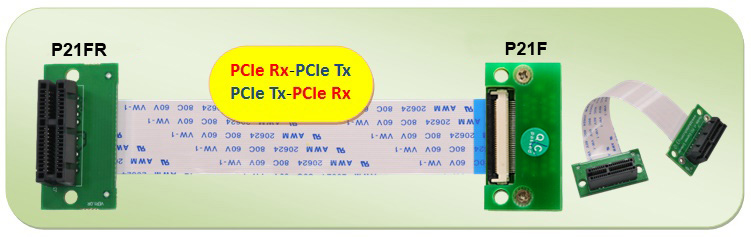

The PCIe Tx and Rx signal is reverse between P21SR-P21FR (KZ-B21 V1.0R) and P21-P21F (KZ-B21 V1.1)

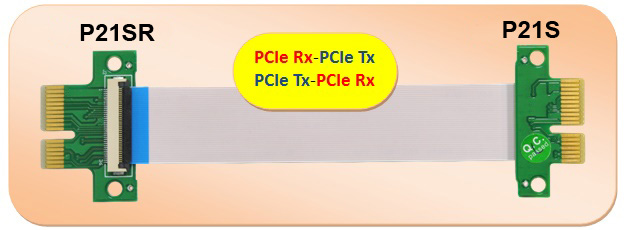

Application 1. P21S-P21SR : PCIe 1X to PCIe 1X Extender

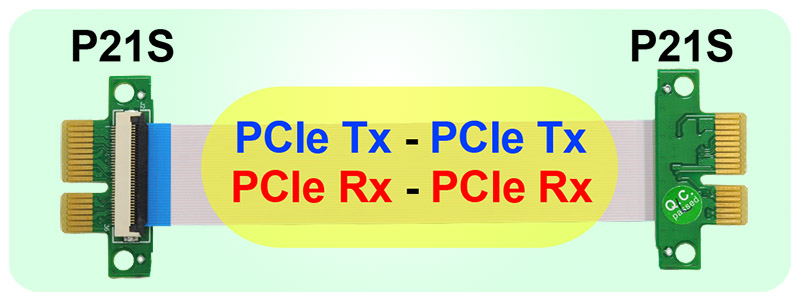

Application 2. P21S-P21S : PCIe 1X to PCIe 1X Extender
Application 3. P21F-P21FR : PCIe slot (Edge Free) to PCIe Slot (Edge Free) Extender

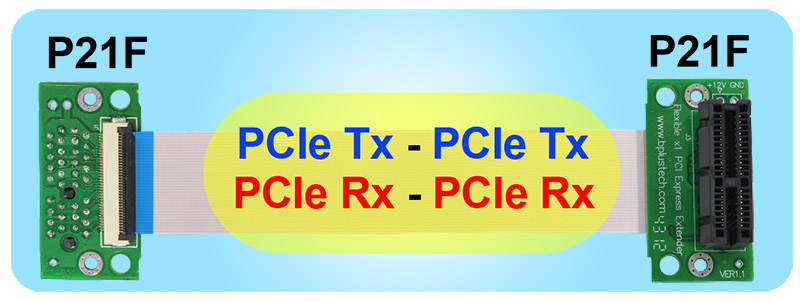

Application 4. P21F-P21F : PCIe slot (Edge Free) to PCIe Slot (Edge Free) Extender

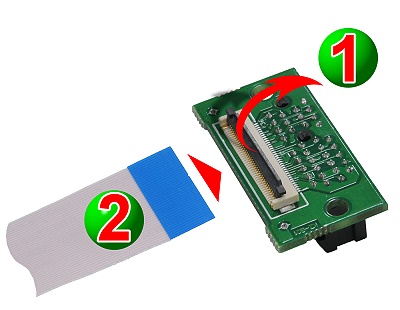

*Blue belt: Upper Side

*Blue belt: Upper Side

 3D Model

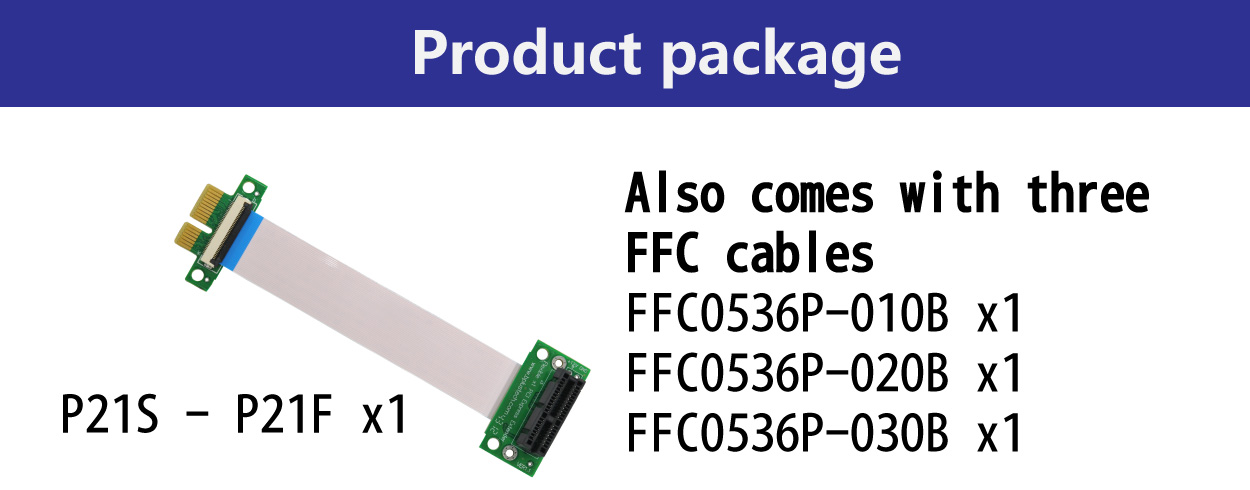

P21S-P21F 同梱品一覧
(KZ-B21 V1.1)
P21S x1
P21F
x1
with
FFC0536P-010B (FFC cable 10cm) x1
FFC0536P-020B (FFC cable 20cm) x1
FFC0536P-030B (FFC cable 30cm) x1


P21S-P21F-030B 同梱品一覧
(KZ-B21-030 V1.1)
P21S x1
P21F
x1
with
FFC0536P-030B (FFC cable 30cm) x1


FFC0536P-010B
同梱品一覧

FFC0536P-010B x1
ケーブル長 10cm
FFC0536P-020B
同梱品一覧

FFC0536P-020Bx1
ケーブル長 20cm
FFC0536P-030B
同梱品一覧

FFC0536P-030Bx1
ケーブル長 30cm


Documents Download
Brief   Taiwan   Taiwan 2 Mirror   China Mirror
P21S-P21F Dimension   Taiwan  Taiwan 2 Mirror   China Mirror
P21S-P21F 3D Model   Tawan   Taiwan 2 Mirror   China Mirror
P21S-P21FR Dimension   Taiwan  Taiwan 2 Mirror   China Mirror
P21S-P21F-D180 3D Model   Tawan   Taiwan 2 Mirror   China Mirror
P21F-P21FR 3D Model   Tawan   Taiwan 2 Mirror   China Mirror
P21S-P27F Dimension   Taiwan  Taiwan 2 Mirror   China Mirror
P21F-P27F 3D Model   Tawan   Taiwan 2 Mirror   China Mirror
Schematic   Tawan   Taiwan 2 Mirror   China Mirror
Selection Guide   Tawan   Taiwan 2 Mirror   China Mirror
