  P26S-P26F (KZ-B26)
(MiniCard- ExpressCardアダプタ)


製品概要:

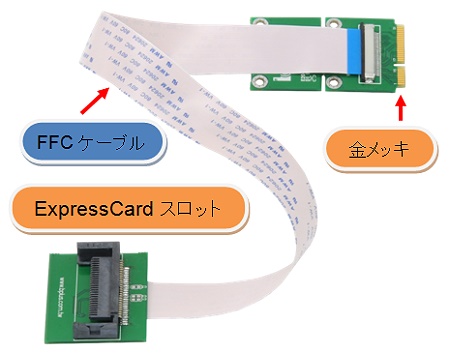

P26S-P26F は、デバッグおよび試験用の延長ケーブルです。MiniCard (mPCIe)スロットにExpressCardスロットを拡張することが可能です。
フレキシブルフラットケーブル(FFC)を採用し、ケーブルおよびExpressCardカードを柔軟に配置できます。
フルサイズのMiniCardスロットだけでなく、フルサイズ用の基板の一部を取り外すことでハーフサイズのMiniCardスロットにも対応します。
これまでの経験を元に信号の減衰が最小限なるように考慮されています。
特に開発・生産現場での工数と時間を削減する目的で設計されており、デスクトップPCのMiniCardカードの試験等の強力な治具としてご利用いただけます。
P26S-P26F ケーブル長 30cm

    仕様一覧:

  • ExpressCard Standard Release 2.0 (PCMCIA)準拠
  • PCI Express base Specification 2.0準拠(最大 5Gpbs)
  • USB Specification, Release 2.0 Hi-Speed準拠 (最大480Mbps)
  • System Management Bus (SMBus) Specification Version 2.0準拠
  • PCI Express Card Electromechanical (CEM) Specification 2.0準拠
  • 対応電源電圧: 3.3Vおよび1.5V
  • FFC ケーブル:幅26mm, 厚さ0.1mm

    機能一覧:

  • 簡単なインストール、プラグ&プレイ対応:ホットプラグ&ホットスワップ
  • 対応ExpressCardタイプ: PCI Express接続およびUSB 2.0接続に両対応
  • ドライバ不要:KZ-B26本体
  • ExpressCardサイズ:ExpressCard 34/54の両対応
  • ExpressCardスロット:プッシュ-プル式コネクタ
  • 対応OS: Windows 2000, Windows Server 2003/2008, Windows XP 32/64ビット、Windows Vista 32/64ビット、Windows 7 32/64ビット、Windows 8 32/64ビット、Linux
  • その他: CLKREQ#, WAKE#, PERST#

    要求仕様:

  • MiniCard (mPCIe)スロット

    注意事項:

  • OS起動中にExpressCardを取り出すとデータが喪失する可能性があります。「ハードウェアの安全な取り外し」等の処理後に取り出してください。
    特にPCI Express接続タイプのExpressCardではホットスワップが非対応となります。
  • ホスト側のMiniCardスロットがPCI ExpressもしくはUSBインターフェースをサポートしない場合、そのインターフェースで接続するExpressCardは動作しません。
  • PCIe2.0での5Gbpsの転送速度は保証されません。


P26S-P26F (KZ-B26-030) 同梱品一覧
P26S x1
P26F
x1
FFC0536P-030B (FFC cable 30cm) x1
専用ネジ x2


ドキュメントダウンロード
Brief   Taiwan   Taiwan 2 Mirror   China Mirror
Dimension   Taiwan   Taiwan 2 Mirror   China Mirror
3D Model   Taiwan   Taiwan 2 Mirror   China Mirror
Schematic   Tawan   Taiwan 2 Mirror   China Mirror
Selection Guide   Tawan   Taiwan 2 Mirror   China Mirror
