ホーム > 製品情報 > エクステンダ系製品 > S4EX

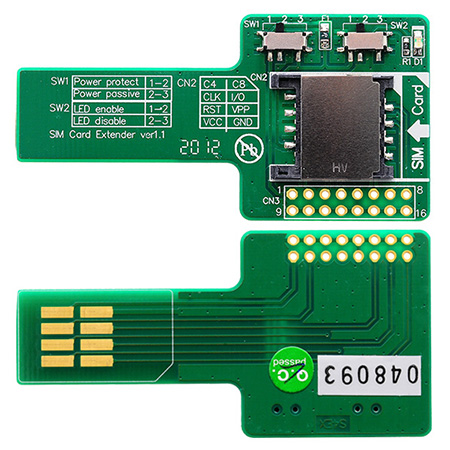

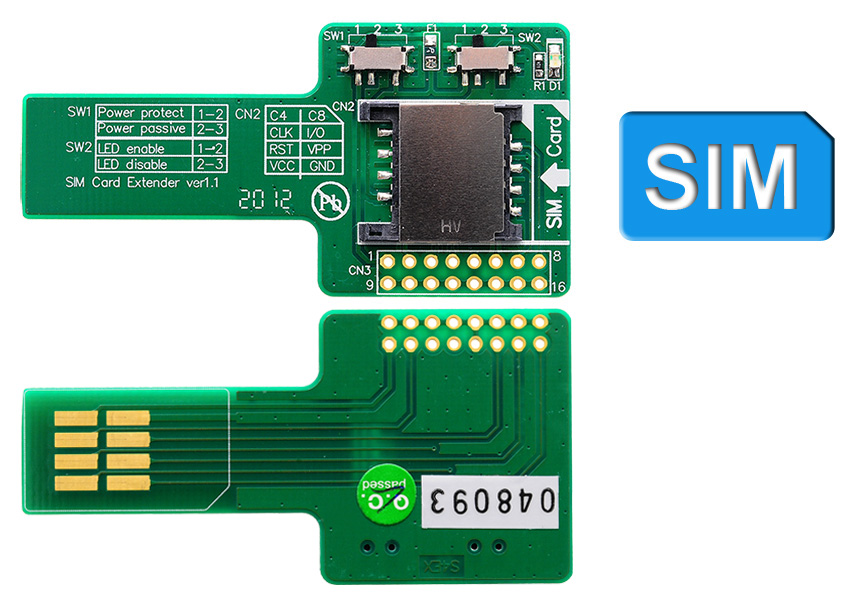

    S4EX
( SIMカード延長ボード)


製品概要:
S4EXはSIMカードのテストおよび信号観察用の延長治具・エクステンダです。ホスト側のSIMカードスロットからSIMカード部を外部に延長し、すべての信号にアクセスすることが可能となります。

特に生産現場での手間と時間を削減する目的で設計されています。優れた設計技術によって信号劣化が最小になるようにデザインされています。電源とGND層を分離することでホスト側の電源とのインダクタンスが低く抑えられています。

PTCサーミスタを搭載することで渦電流保護機能を実現しておりますので、安心してご利用いただけます。ジャンパの表示が分かりやすく信号測定がしやすいため、開発技術者や工場での試験にて高く評価いただいています。長期間のご使用を考慮し、高品質の部品・部材で製造しています。



        特長


  • すべての信号および電源のテスト端子
  • すべての信号・電源がテスト端子から観察可能
  • LEDにて電源の状態を確認可能
  • LEDおよびPTCサーミスタのON/OFFスイッチ搭載
  • 高品質のSIMコネクタ
  • PTCサーミスタによる渦電流保護
  • 様々なSIMカード電圧に対応:1.8V, 3V, 5V

        製品仕様
    対応SIMカード:


  • Mini-SIM ISO/IEC 7810:2003準拠
  • サイズ: ID-000 25mmx15mmx0.76mm

        外形寸法 :


  • 長さ: 65.03mm
  • 幅: 32.51mm
  • ボード厚: 0.8mm


S4EX 同梱品一覧
S4EX ( SIMカード延長ボード) x1




ドキュメントダウンロード
V1.1 Brief   Japan   Taiwan Mirror   China Mirror
V1.0 Brief   Japan   Taiwan Mirror   China Mirror
Dimension   Japan   Taiwan Mirror   China Mirror
Schematic   Japan   Taiwan Mirror   China Mirror
