製品概要:
XCEX V1.1は、SDカードの信号観察や解析用のエクステンダです。SDXCカードに対応しています。
このエクステンダを利用してSDカードをSDカードスロットの外部に配置することができ、SDカードの各信号及び電源を観察することが可能です。これまでの経験を元に信号の減衰が最小限なるように考慮されています。
特に生産現場での工数と時間を削減する目的で設計されています。SDカード端子のジャンパ端子のシルクがわかりやすく記述されておりため、信号端子等の確認が簡単で、技術者による解析や工場でのテストが容易に行えます。
SD電源にLDOを搭載し、1.8V出力に対応可能です。またポリスイッチによる渦電流に対する保護回路を搭載しているので安心して御使用頂けます。
長期間のご使用を考慮し、高品質の部品・部材で製造しています。

EC220-XCEX V1.1

特長一覧:

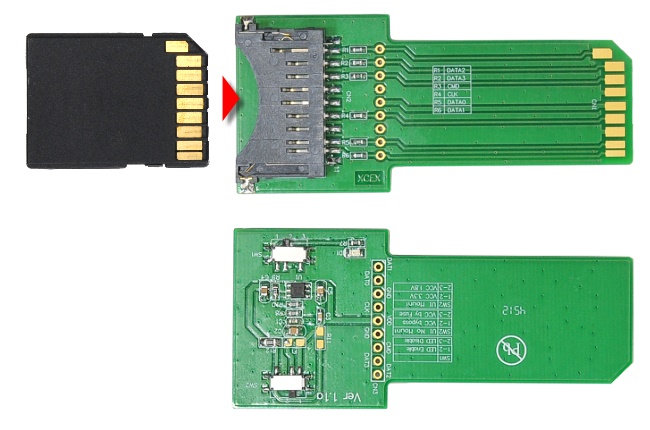

• SDカードのすべての信号・電源端子に、測定用のジャンパ端子を配置
• すべての信号に直列抵抗を搭載しており、すべての信号がジャンパ端子部分で分離可能
• 電源電圧・電流測定用に、電源およびグラウンドが分離可能
• 電源LED搭載し、電源の状態を目視確認可能。
• バイパスコンデンサ搭載し、電源ノイズを低減
• SDメモリカードおよびSDIOの両対応
• 電源出力: 3.3Vおよび1.8V
• SDカードコネクタをはじめ、高信頼性の部品を使用

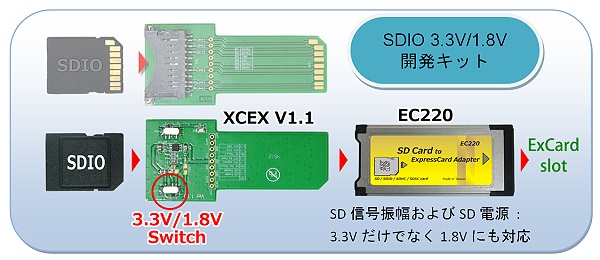

• SDIO 3.3V/1.8V 開発キット
• ポリスイッチによる渦電流保護回路を搭載。

対応SDカード:

• SD / SDHC / SDXC / SDIO
