ホーム > 製品情報 > OEM / ODM > FPC Easy made-to-order system
フレキケーブル(FPC)アダプタ開発サービス:
12万円で自分だけのフレキケーブルを開発!

  • 説明
  • 注文手順
  • SDカード –インタフェース選択
  • SIM / SmartCard –インタフェース選択

   説明:




   3ステップで簡単に開発できます。弊社に連絡ください!
  1. “ホスト側” プラグインタフェースを選択。

  2. “カード側” コネクタインタフェースを選択。

  3. 全長をご確認ください。 (最大 50cm)

  4.

    * 12万円 の開発費用は B1912A標準ケースです。
    全長と幅によって価格が異なります。
    *弊社標準製品で開発すると判断した場合、開発費用は無料です。
    *開発費用はサンプル2pcsと運送料が含まれます。
    *費用は価格表と部品リストをご参考ください。
    * コネクタの選択など、弊社でサポートします。気軽にお問い合わせください。
    *量産時の単価は別途に提供します。
    *開発費用は4万円からとなります。
    * 量産時の単価は数量等によって異なるため別途提供いたします。
    *手頃な価格で手軽に部品実装済み基板を開発するインスタントサービスです。厳格な規格・要求基準がある場合は他社のサービスをおすすめいたします。
    * 量産数量等によって開発をお断りする場合があります。その場合はあしからずご了承ください。






  注文手順:

  1. 仕様(インタフェース, 全長等)を選んでください。
    お客様自身にて3ステップで開発費用を概算できます。
    お手伝いが必要でしたら、お気軽に弊社にご連絡ください。
    -  sales@bplus.com.tw

    [OEM情報] SIM, SD延長製品部品設計情報
    プラグ形式(左) : コネクタ(右) : 長さ 材質

    SIMプラグ
    Micro SIMプラグ
    Nano SIMプラグ
    SD プラグ
    Micro SD プラグ
    FFCコネクタ
    (他)

    SIM コネクタ(Push-Pull)
    SIM コネクタ  (Push-Push)
    SD コネクタ(Push-Pull)
    SD コネクタ  (Push-Push)
    microSD コネクタ
    FFC コネクタ
    (他)

    4~50cm Dupont
    ShengYi (中国製)


    ベンダー 材質 可燃性 RoHS 動作温度 Solder shock ピール強度 薄さ 表面抵抗
    DuPont FPC UL94 V-0 準拠 UL 796
    180oC
    288oC / 10sec >1.8 N/mm 0.1mm >E16Ω
    ShengYi UL94 V-0 準拠 / 288oC / 10sec >1.2 N/mm 0.1mm >105 MΩ
    ビープラス FFC VW-1 準拠 AWM 20624
    80oC
    / / 0.1mm /
    * 標準材質は ShengYiです。

  2. 弊社営業にご連絡ください:  sales@bplus.com.tw
    量産のスケジュールと数量。
    - 例: 100pcs/月
    サポートサービスは無料です。お気軽にお問い合わせください。
    -お客様と共同で仕様の詳細を確認いたします。
    -出来上がりがイメージしやすいように製品のイメージ図を提供します。
    -正確な開発費用を確認いたします。


  3. 見積
    最終的なお見積りを提供します。
    - - 開発費用: 2pcsサンプルと運送料を含め
    - - 量産時の単価
    - 最終製品図 (PDF)

  4. 注文 & 支払い
    ご決済:日本代理店・銀行振込・PayPal。
    日本円もしくは米ドルでの決済となります。
    領収証の発行が可能です。

  5. サンプル開発期間: 標準3週間
    基板設計は約2週間です。お客様と弊社でチェックします。
    生産期間は約2週間です。基板設計および部品実装。




   SDカード –インタフェース選択: NRE 350*1

SDホスト側 SDカード側

A. SD コネクタ
Push-Pull type

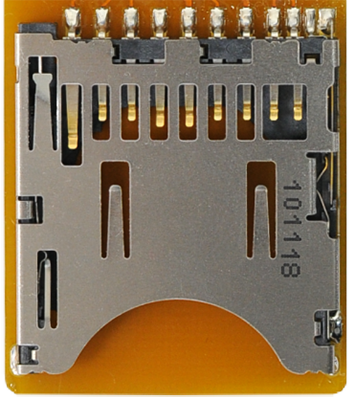

B. SD コネクタ
Push-Push

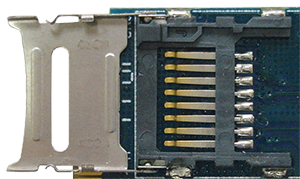

C. microSD
コネクタ
クラムシェル
タイプ

D. FPC 10pin
0.5mmピッチ

1. microSD

(なし) 例. B1912A
12cm
例. B1809A
9cm
例. B1908B*2
8cm
(DB19)
2. FPC 10ピン
0.5mm ピッチ
(なし) (なし) (なし) (なし)

*1 :350ドル の開発費用は B1912A標準ケースです。全長と幅によって価格が異なります。
   開発費用はサンプル2pcsと運送料が含まれています。

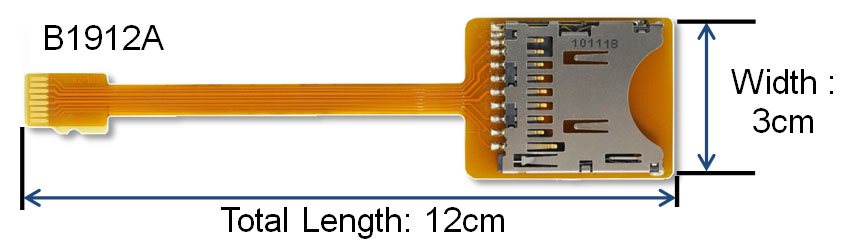

B1912A: 全長= 12cm,広さ=3cm


*2 : FPCのみ。 DB19は含めていません。単価はUSD8。

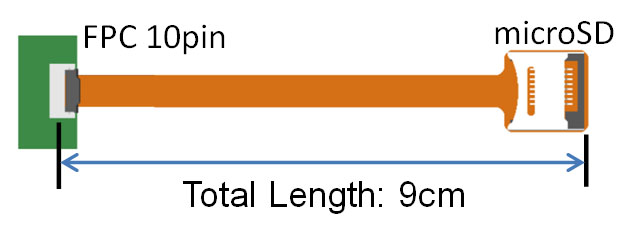

オーダー例, microSD: 開発費用 USD350

SDホスト: 2. FPC 10pin, SD カード側: C. microSD socket, 長さ: 9cm
* 本体側の基板とコネクタは含まれておりません。
*開発費はサンプル2pcsと運送料を含めています。










  SIM / SmartCard –インタフェース選択: NRE 350*1



SIM / SmartCard側
SIM / SmartCard
ホスト側

A. SIM スロット
プッシュ-プル

B.SIM Slot
プッシュ-プッシュ

C. FPC 6pin
1mm ピッチ

1. SIM
外ノッチ

B3612A
12cm

B3616B
16cm

B1216A
16cm

B1226B
26cm

B4516A*2
16cm
(DB43)

2. SIM
内ノッチ

B1612A
12cm

B1605B
5cm

(なし)

B4116A*2
16cm
(DB32)

3. microSIM
外ノッチ

Samsung Galaxy

B3014A
14cm

B4215A
15cm

B4010A*2
10cm
(DB43)

4. microSIM
内ノッチ

B2040A
40cm

B2014B
14cm

(なし)

B4616A*2
16cm
(DB32)

5. nanoSIM
外ノッチ

B4714A
14cm

(なし)

B4814A*2
14cm
(DB43)

6. nanoSIM
内ノッチ

iPhone5 / 5s
New iPad / iPad mini

B3114A
14cm

(なし)

B3214A*2
14cm
(DB32)

7. FPC 6ピン
1mm ピッチ

(なし)

(なし)

B4490A
(FFC 90cm)

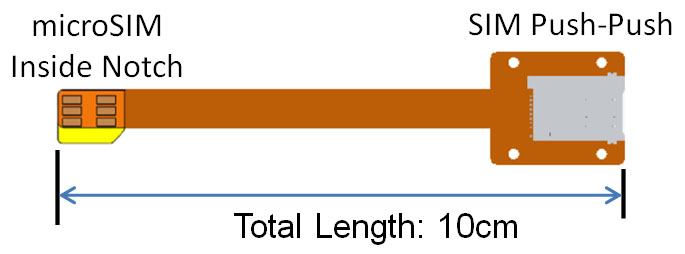

オーダー例, microSIM – SIM Push-Pushスロット: NRE USD350

SIMホスト側: 4.microSIM Inside notch, SIMカード側: B.SIM Push-Pushスロット, 長さ: 10cm
* 開発費には2pcsのサンプルと運送料を含まれています。
