    DB8605
(PCI-E Express Gen2 3Lanes, 3ポート アダプタ)


製品概要:
DB8605はPCI-Eインタフェース試験用のアダプタです。.

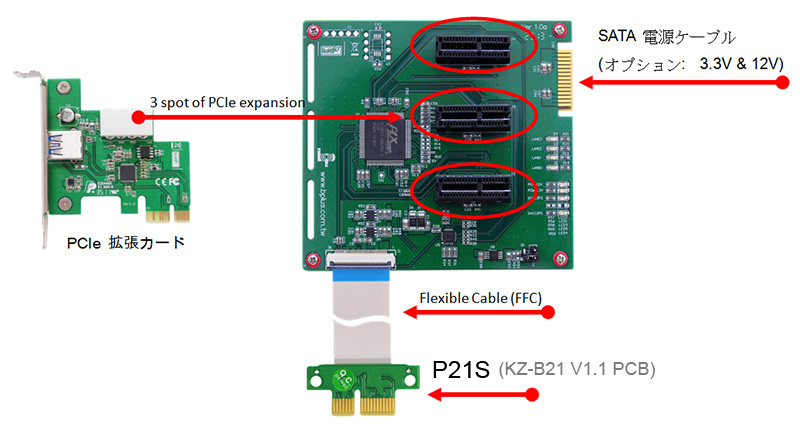

モジュールはフレキシブルフラットケーブル(FFC)を採用し、最大3つのPCIeアダプタをPCIeスロットに連接できます。
PCI Expressコネクタはエッジフリータイプ x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。

DB8605で1つのPCIeスロットに様々なPCIe拡張カードを接続可能です。

    機能一覧

  • PLX製PEX 8605使用, 1レーンのPCI Expressを3つのPCIe x1 GEN2 スロットに変換。
  • 完全なノンブロッキングスイッチング。
  • I2CのEEPROMで設定可能
  • フレキシブルフラットケーブル(FFC)を採用し、ケーブルおよびPCIeカードの配置を柔軟に対応できます。
  • PCI Expressコネクタはエッジフリータイプ x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。

    互換性

  • PCI Express Base Spec.Revision 1.1 および 2.0準拠
  • PCI Bus Power Management Interface Spec.Revision 1.2準拠
  • 接続するPCIeスロットがGen2 : 3つすべてのPCIeスロットでGen2サポート。
  • 電源: 3.3V/12V。標準SATA 15ピン





   Web-shop



P21S-DB8605
DB8605
(PCI-E Express Gen2 3Lanes, 3ポート アダプタ) x1
P21S x1
FFC0536P-010B x1
FFC0536P-020B x1
FFC0536P-030B x1
