    M2S-C
(M.2-Socket2-B+M-2242-SATAアダプタ)





V1.1 Brief Taiwan 1 Taiwan 2 China
V1.0 Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Buy It Now


概要

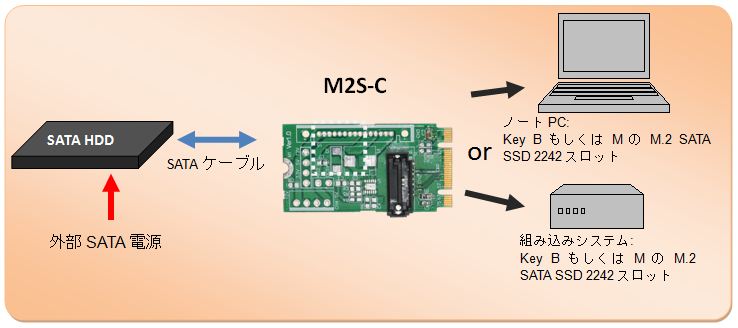

M2S-CはM.2 Socket2スロットにSATAコネクタを接続可能にする開発用治具です。SATAポートを経由し、システム外部にSATAデバイスを接続することが可能です。
M2S-CはSATA SSD用TYPE 2242-D2-B-MのM.2 socket 2をサポートします。 SATAインターフェースはSATA標準のデータ用SATA 7ピンコネクタです。

特に生産・開発現場での工数と時間を削減する目的で設計されています。

    仕様一覧


  • M.2-Socket2-B+M-2242スロットに標準のSATAデバイスを接続可能。
  • Compliant with PCIe M.2 Specification Rev 1.0準拠

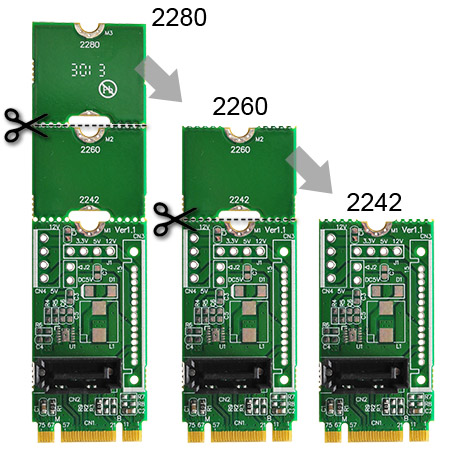

  • 本体サイズ: TYPE 2242-D2-B-M

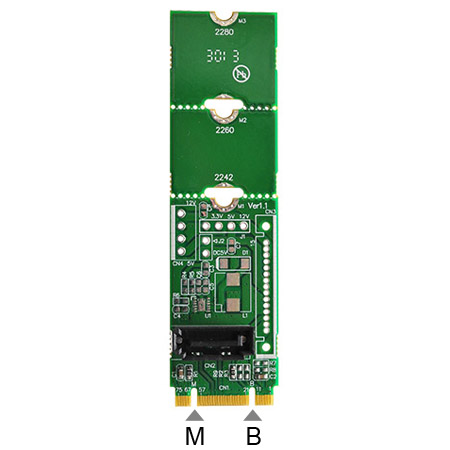

  • エッジコネクタ部対応キー : B+M (Key BおよびKey Mの両対応)
  • SATAインターフェース : 標準7ピンSATAコネクタ
  • Serial ATA Revision 3.1準拠

    サポートOS


  • 本製品自体にはドライバは必要なく、SATAデバイスのドライバがあればどのOSでも動作可能です。

    システム要求


  • KeyBもしくはKey MのSATA SSD用Type 2242サイズM.2 Socket 2のソケット

    注意事項


  • 試験用の治具であり、家庭や事務所で一般利用する製品ではありません。
  • 現在Rev 1.0互換です. 更新された仕様と異なる場合があります。
  • 本製品はSATA SSD用M.2-Socket2-B+M-2242のスロットでのみ動作します。mSATA、MiniCardスロット、EeeC用SSDスロット、Apple MacBook Air SSD等のスロットでは動作しません。
  • SATAのみのサポート。PCIeやUSBなどの他のインターフェースや他のキー(Key AやKey E)は非サポートです。



同梱品一覧


M2S-C
M2S-C
(M.2-Socket2-B+M-2242-SATAアダプタ) x1
Y07-S04-040
(SATA3 cable 40cm) x1
専用ネジ x1

Buy Related Items


M2S
SSDM2
SSDM2 module
