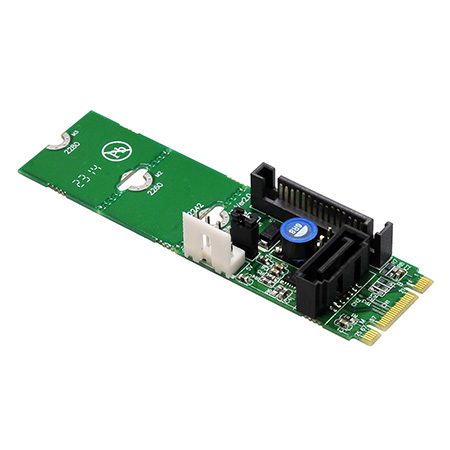

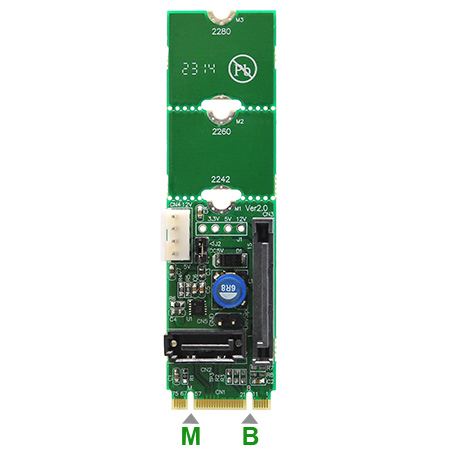

M2S
(SATA電源付M.2-Socket2-B+M-2242-SATAアダプタ)

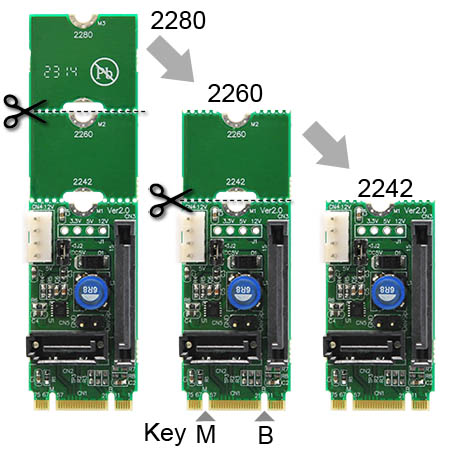

概要

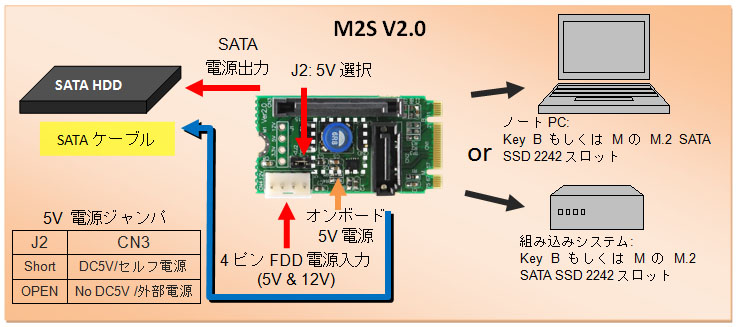

M2SはM.2 Socket2スロットにSATAコネクタを接続可能にする開発用治具です。SATAポート・電源ケーブルを経由し、システム外部にSATAデバイスを接続することが可能です。 M2SはSATA SSD用TYPE 2242-D2-B-MのM.2 socket 2をサポートします。 SATAインターフェースはSATA標準のデータ用SATA 7ピンコネクタおよび電源出力用の15ピンコネクタです。 SATA標準15ピンコネクタからの電源出力は2タイプあります。外部電源入力モードはFDD4ピンコネクタから5V/12Vを入力して3.3V/5V/12V出力をサポートし、主に3.5インチHDDなどで利用します。セルフ電源モードでは外部電源出力は不要で、3.3V/5V出力をサポートし、主に2.5インチHDDなどで利用します。 特に生産・開発現場での工数と時間を削減する目的で設計されています。

注意事項

---

• 試験用の治具であり、家庭や事務所で一般利用する製品ではありません。
• 現在Rev 0.7互換です. 更新された仕様と異なる場合があります。
• 本製品はSATA SSD用M.2-Socket2-B+M-2242のスロットでのみ動作します。mSATA、MiniCardスロット、EeeC用SSDスロット、Apple MacBook Air SSD等のスロットでは動作しません。
• SATAのみのサポート。PCIeやUSBなどの他のインターフェースや他のキー(Key AやKey E)は非サポートです。
• 外部電源入力モードではJ2のジャンパを外してOPENとし、オンボードDC-DC 5V出力を無効にしてください。4ピンFDDコネクタからの外部入力の5VとオンボードDC-DC 5V出力が干渉します。

同梱品一覧

M2S V2.0
M2S (SATA電源付M.2-Socket2-B+M-2242SATAアダプタ) x1	Y07-S04-040 (SATA3 cable 40cm) x1	Y15-S02-015 (SATAM-Y-SATAF) x1	Y02-D01-060 (Dupont 2PIN Cable) x1
外部5V/12V電源供給ケーブル x1	専用ネジ x1
