	MP3A系製品 (3スロットmSATA /MiniCard-PCIeアダプタ)

Brief	Taiwan 1	Taiwan 2	China
Dimension	Taiwan 1	Taiwan 2	China
Schematic	Taiwan 1	Taiwan 2	China
PCIE Wireless Cards Selection Guide	Taiwan 1	Taiwan 2	China
Web-shop

製品概要

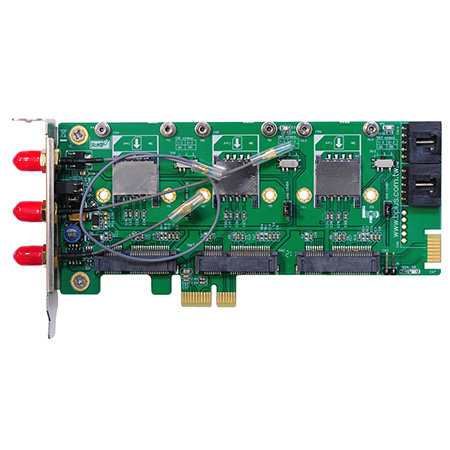

MP3Aは最大3つのMiniCard/mPCIeおよびmSATA SSDモジュールをPCI eスロットで利用するためのアダプタです。
各対応スロットでUSBタイプMiniCard 、PCI Express/USB両対応のMiniCardおよびmSATAのモジュールがそれぞれ利用可能です。USBタイプMiniCardは5ピンUSB2.0ヘッダーに、mSATAはSATAポートにそれぞれ付属のケーブルを利用して接続します。SIMカードスロット搭載で3G通信モジュールも利用可能です。

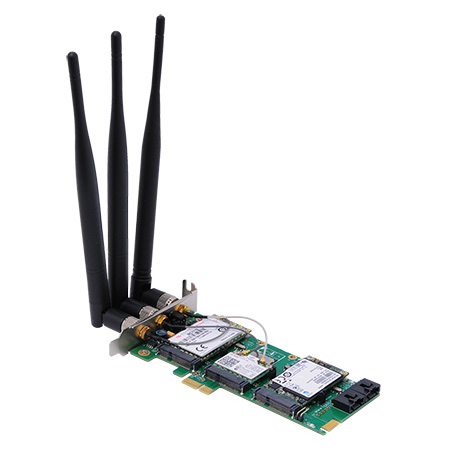

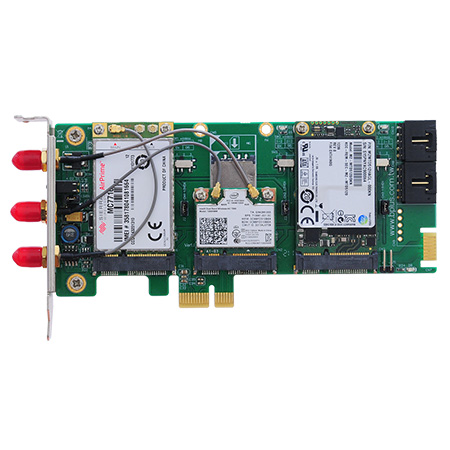

MP3Aでは、例えば左のスロットで3G通信モジュールを、真ん中のスロットでインテル®製Centrino® Advanced-N 6235等のWireless/Bluetooth両対応モジュールを、右のスロットでmSATA SSDモジュールを同時に使用可能です。

ロープロファイル高・ハーフサイズ長対応なので、PCIeスロットが1つしかない小型PCの増設に最適です。

機能一覧

3つのMiniCard/mSATAをPCIeスロットで使用
ロープロファイル高・ハーフサイズ長対応
付属のJP0593ブラケットで標準高でも利用可能

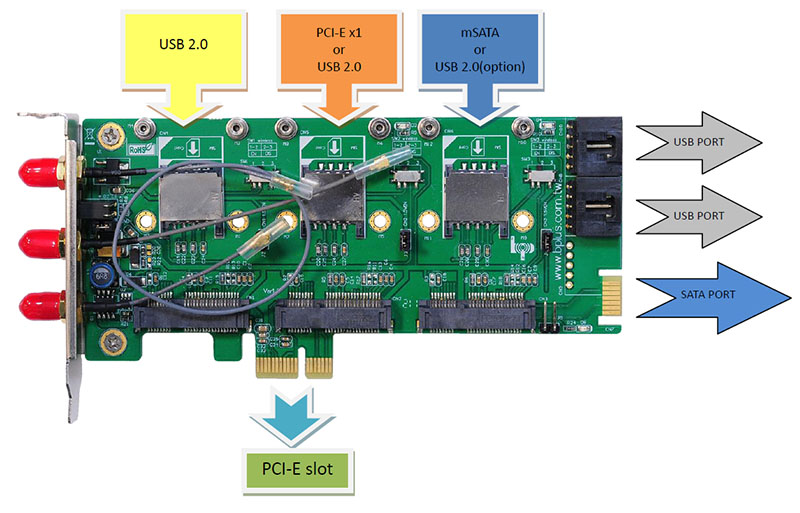

各スロット対応仕様

左: USB2.0タイプMiniCard
3G,CDMA,HSPA, GPS, WiMAX, Bluetooth等
SIMカードスロット搭載
中: PCIe/USB2.0タイプMiniCardに両対応
Wireless/Bluetooth両対応モジュールに最適
右: mSATA SSD

対応アンテナ数 :
ロープロ時:最大3個、標準高時: 最大4個

機能一覧

LED: システム電源 – ブラケット
左: アクセスLED – ブラケット
中: アクセスLED – 基板実装
右: アクセスLED – 基板実装、2ピンジャンパ
IPX SMA / RP-SMA変換ケーブル付属: 無線モジュールのIPXコネクタから変換

3G /WiMAX用アンテナ : SMAコネクタ
Wireless用アンテナ: RP-SMAコネクタ

本製品自体にはドライバは必要なく、MiniCardのドライバがあればどのOSでも動作可能です。

注意事項

ドライバ等のソフトウェアは同梱されません。
本製品を装着する前にMiniCard用のドライバをご用意ください。

All of Model	Where to buy?	Special Information
MP3A-RPSMA	Web-shop	Add RP-SMA/IPX cable 3pcs for Wireless antenna
MP3A-SMA	Web-shop	Add SMA/IPX cable 3pcs for Wireless antenna
MP3A-OEM	Contact Sales	Custom PCBA, Bracket, RF-Coaxial Cable, USB cable, Wireless card, Antenna
