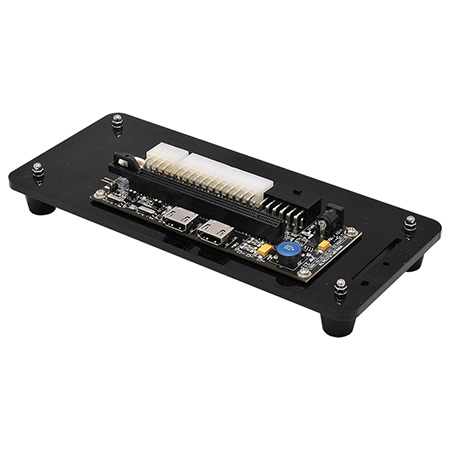

    PE4C V2.1
(PCIe x16 アダプタ)


V2.1 Brief Taiwan 1 Taiwan 2 China
V2.0 Brief Taiwan 1 Taiwan 2 China
V2.1 3D Model Taiwan 1 Taiwan 2 China
V2.1 Dimension Taiwan 1 Taiwan 2 China
V2.1 Schematic Taiwan 1 Taiwan 2 China

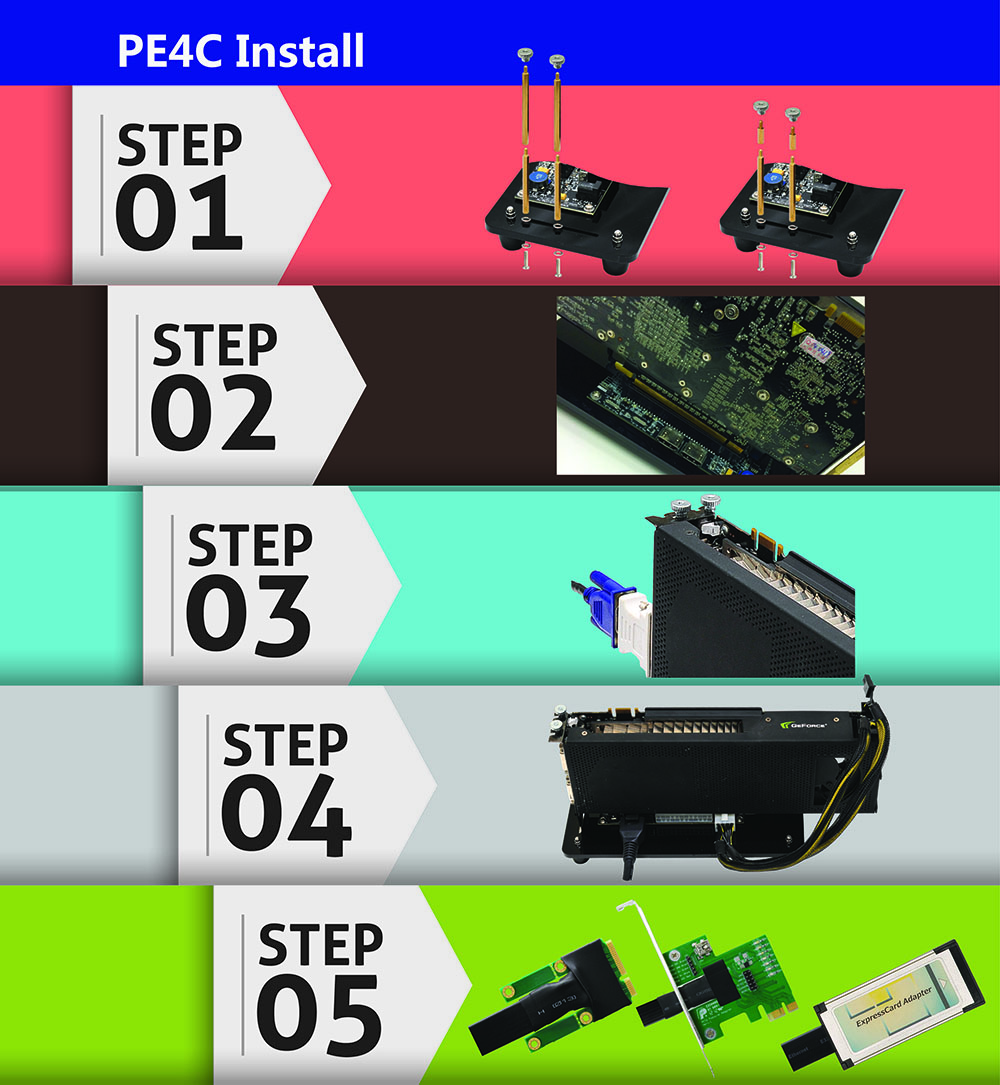

V2.1 Installation Guide Taiwan 1 Taiwan 2 China
V2.0 Installation Guide Taiwan 1 Taiwan 2 China

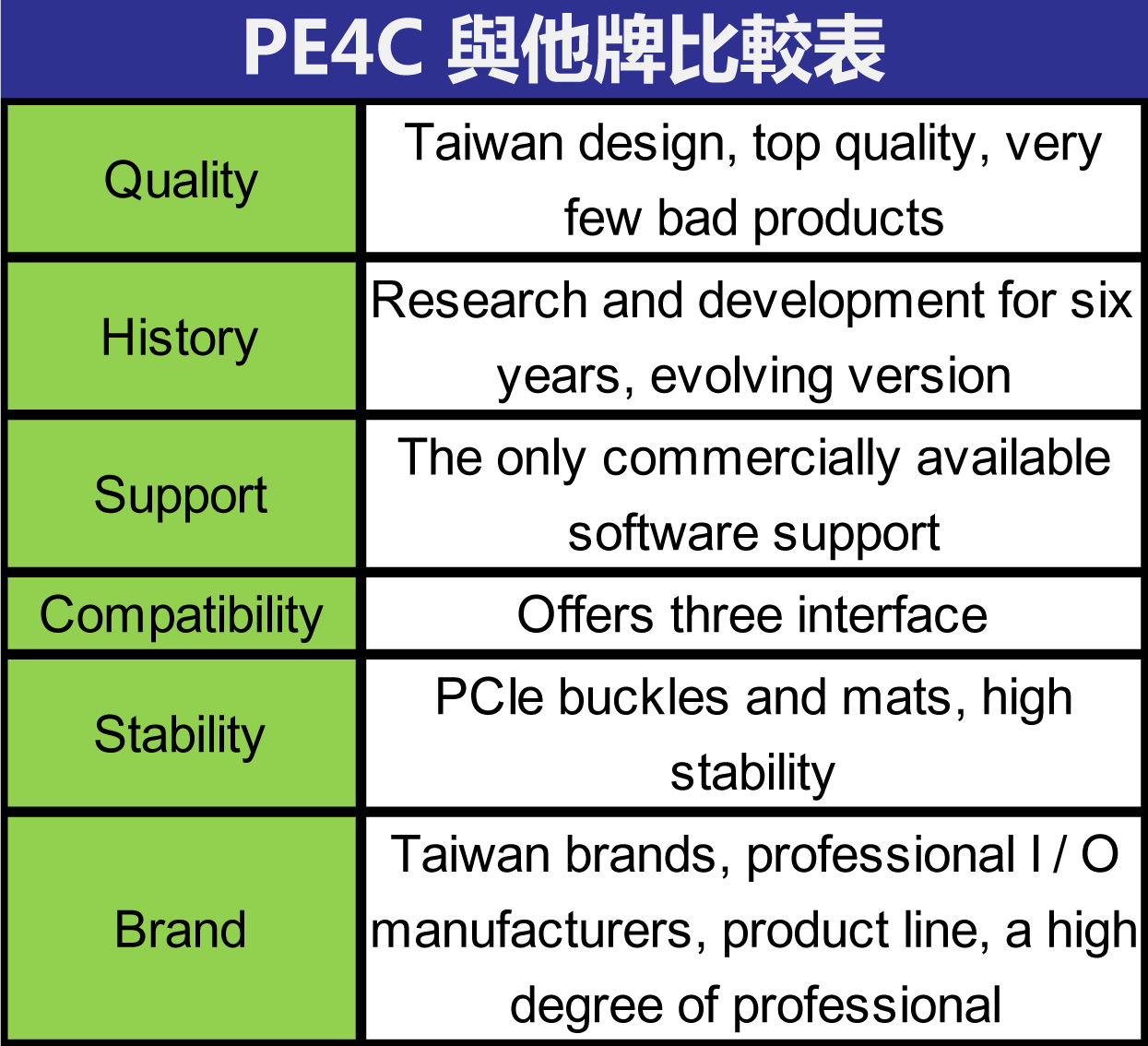

Comparison List Taiwan 1 Taiwan 2 China
Web-Shop


    製品概要

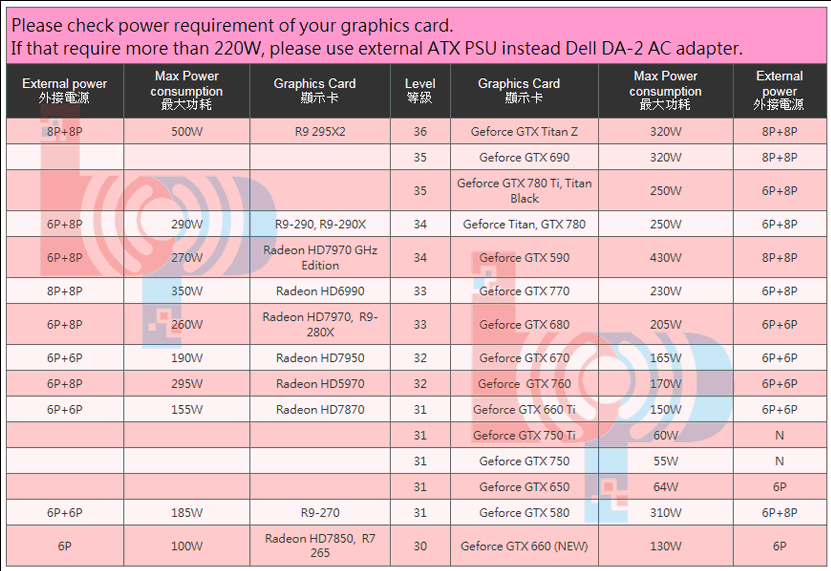

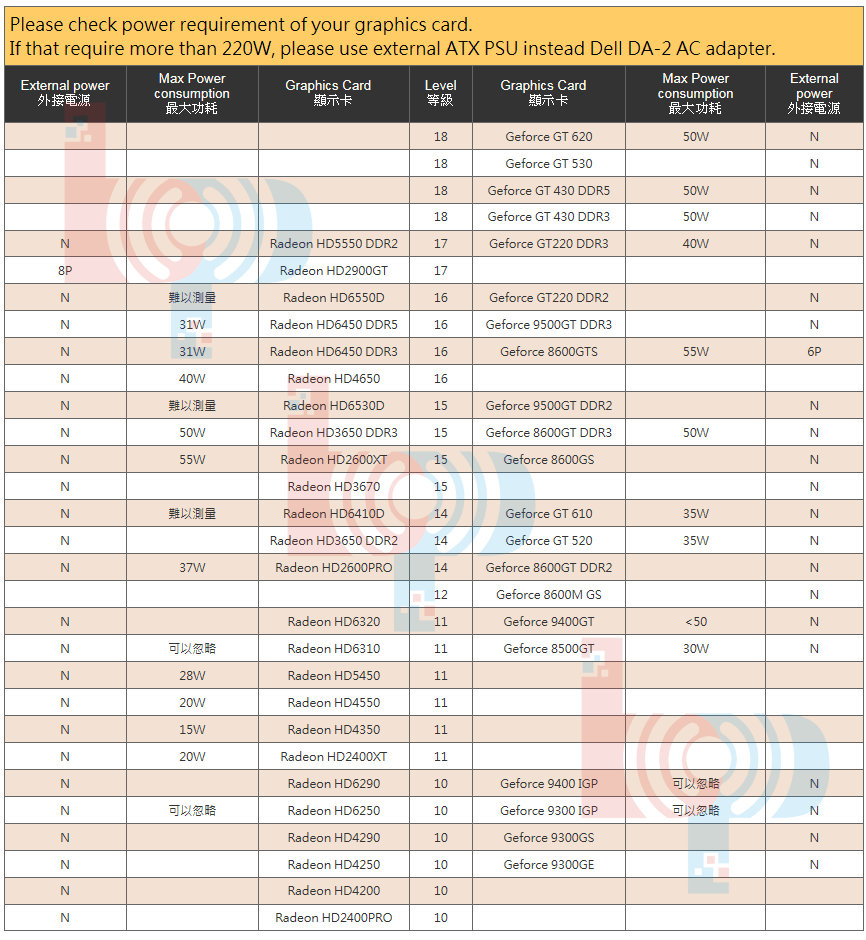

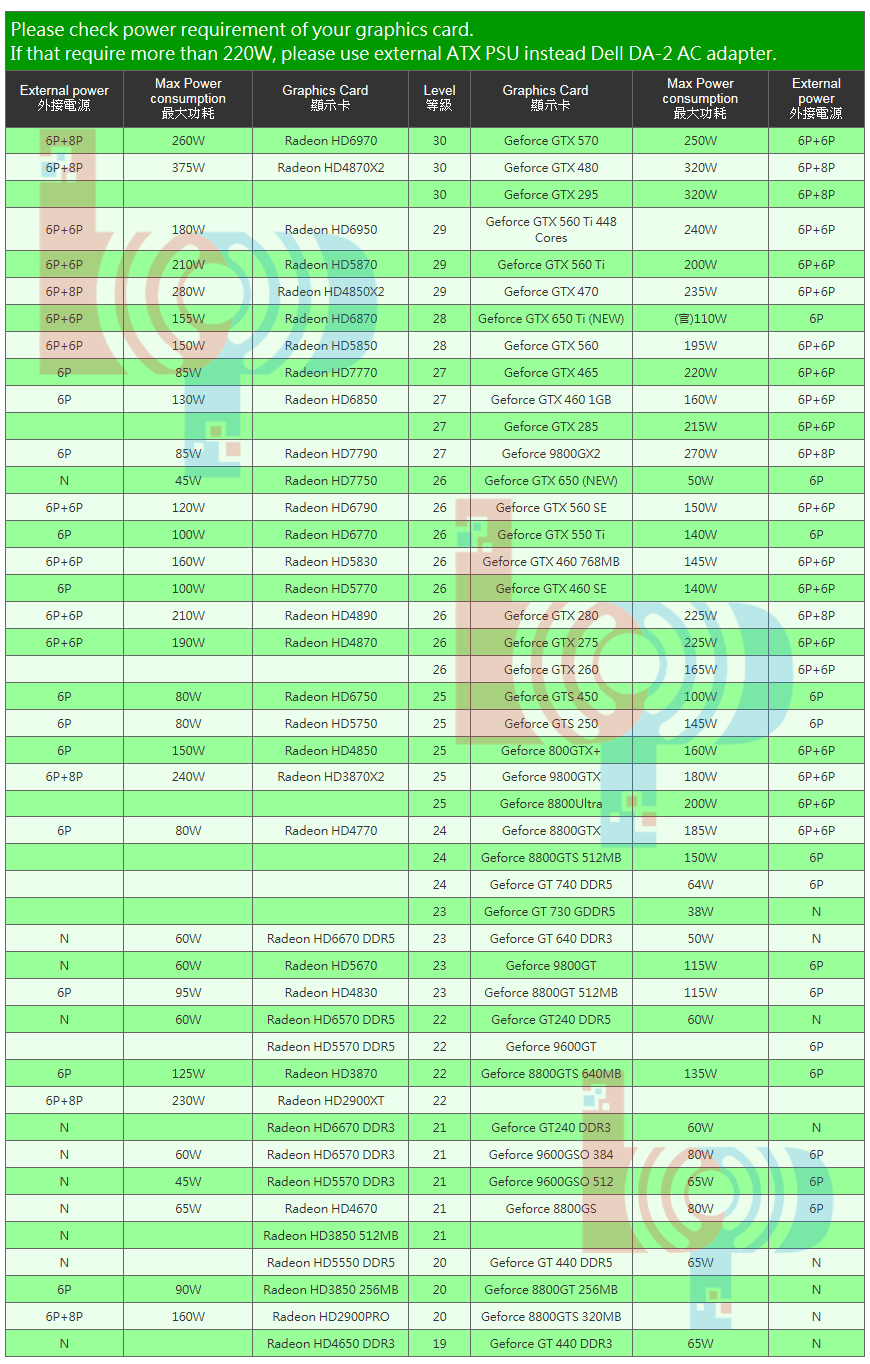

PE4C VGA Recommendation From

  • Table 1
  • Table 2
  • Table 3

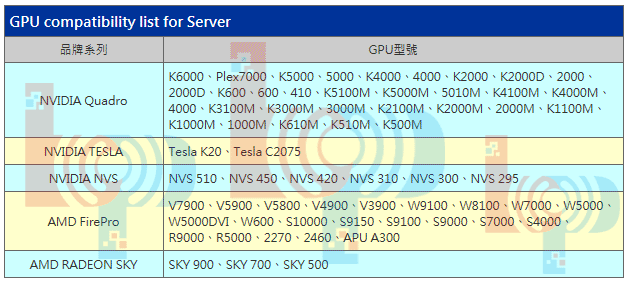

  • for Server

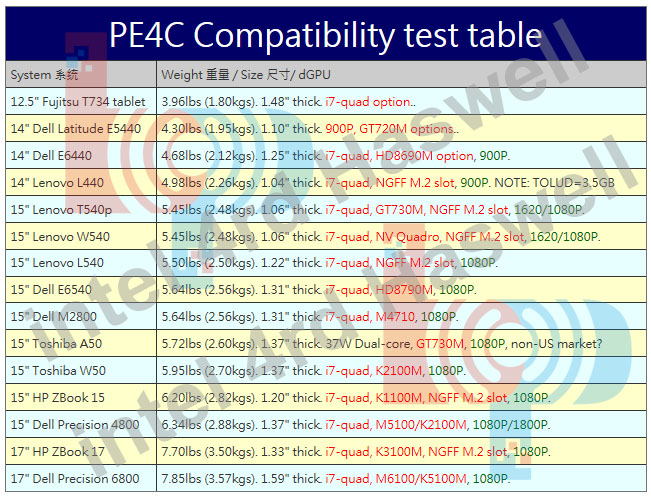

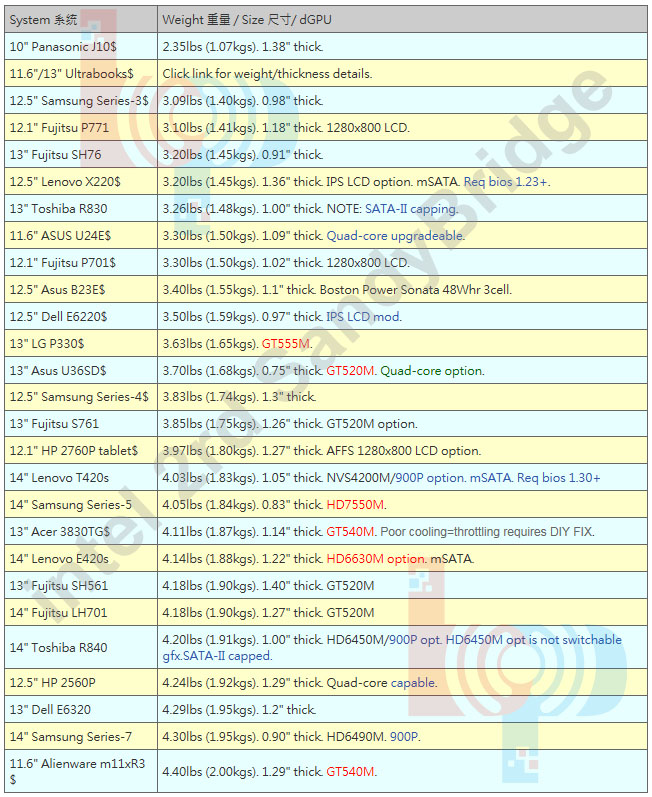

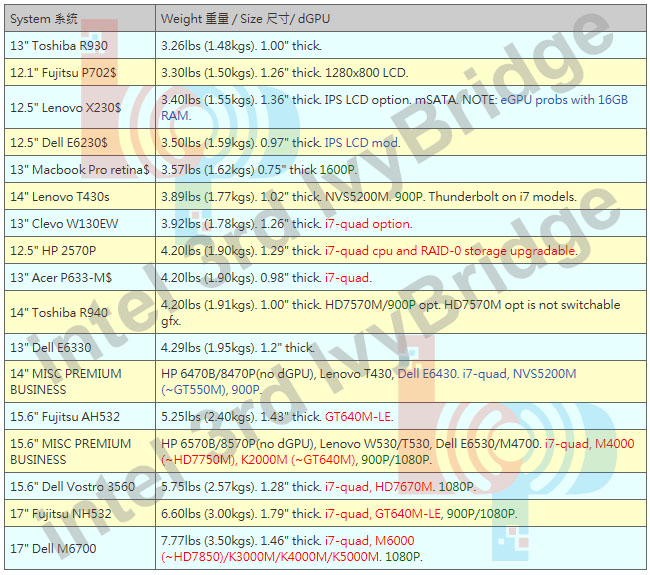

Compatibility test table
  • Table 1
  • Table 2
  • Table 3
  • Table 4
  • Table 5

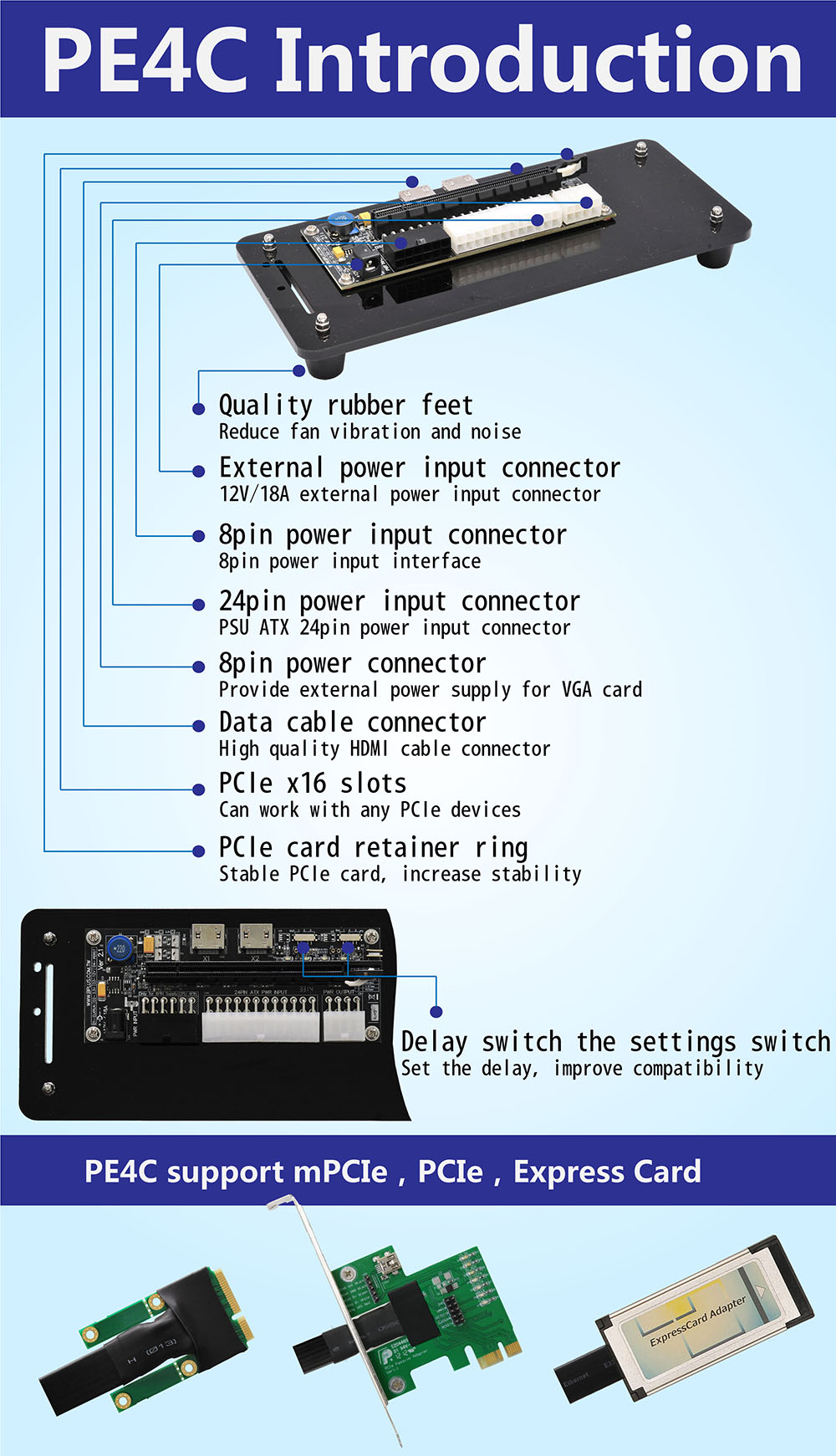

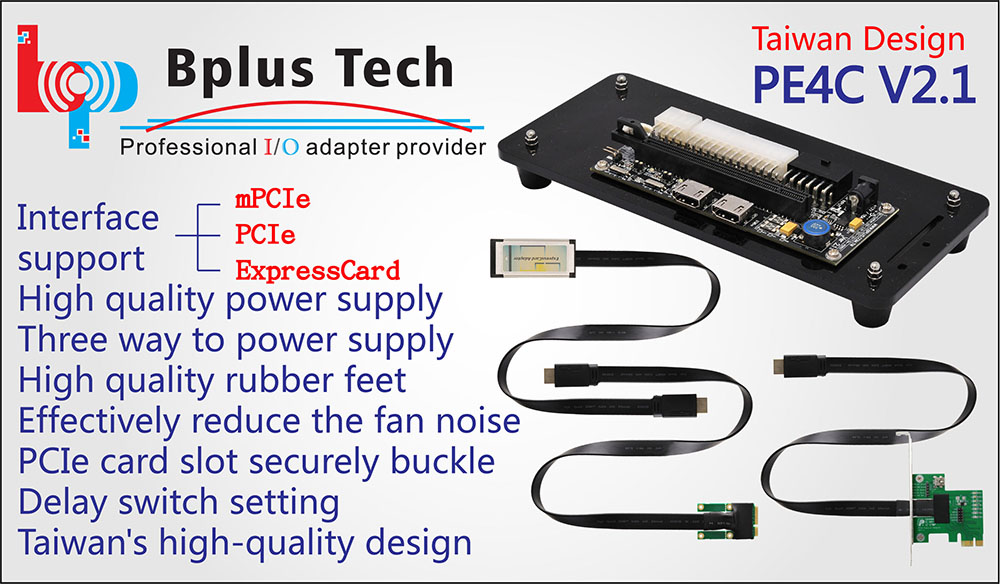

        機能一覧

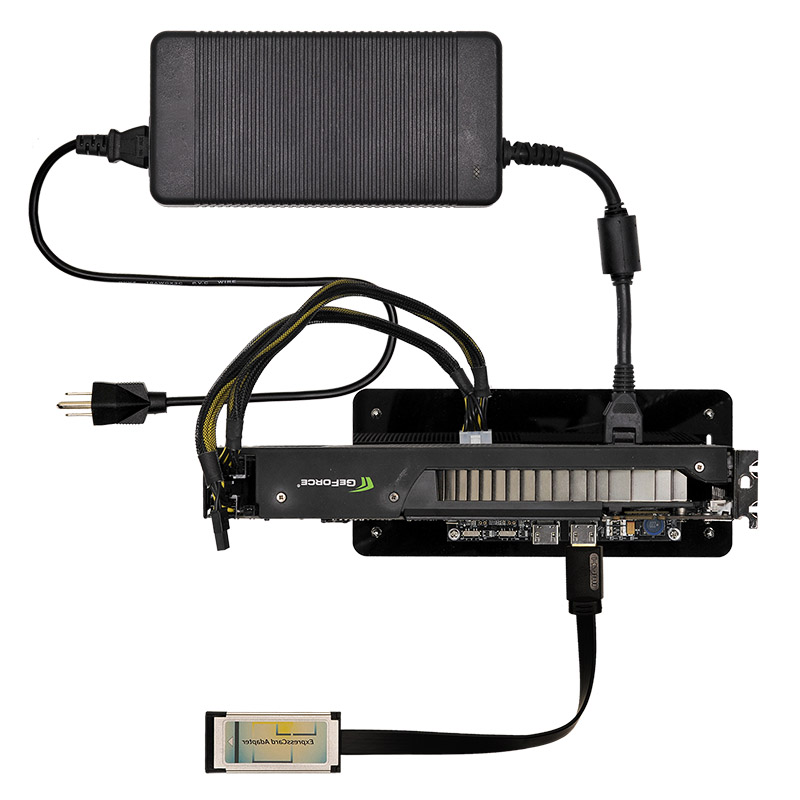

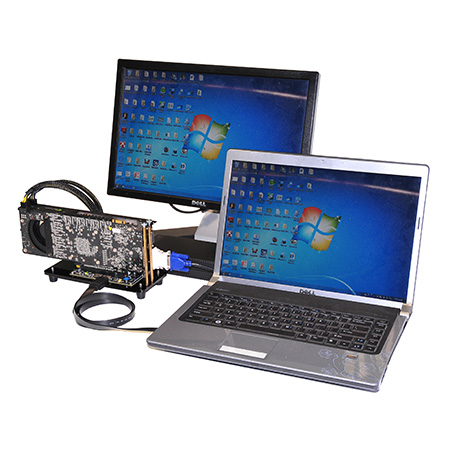

  • デスクトップもしくはノート PCにVGAカードを連接
  • デュアルチャネル信号伝送が対応
  • ブート時に登録問題を避けるために二つの延時スイッチが設計されます。
  • 特別なフートコーンがグラフィックカードファン騒音を避けられます。

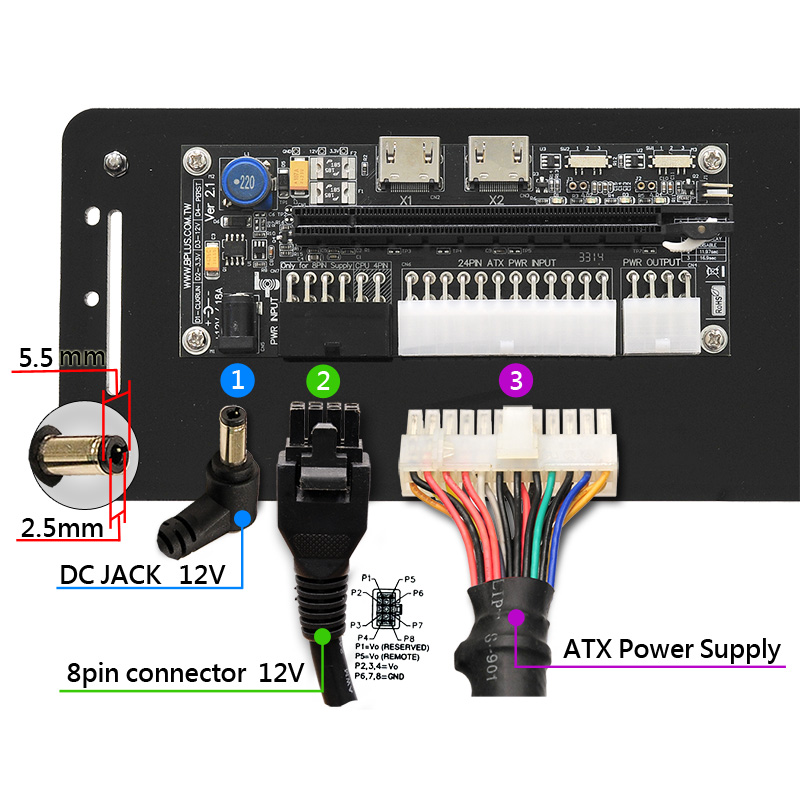

  • ATX 電源ブート機能が対応
  • DC Jack: 外部12V 電源輸入
  • Support Suspend Clock
  • ２セット外部で時間を延ばすことができます。
  • 二つケーブルに連接してPCIe x2 が対応
    (PM100C V1.0 /EC100C/HP100C/PM4C100C/PM4N)
  • オプション製品  :

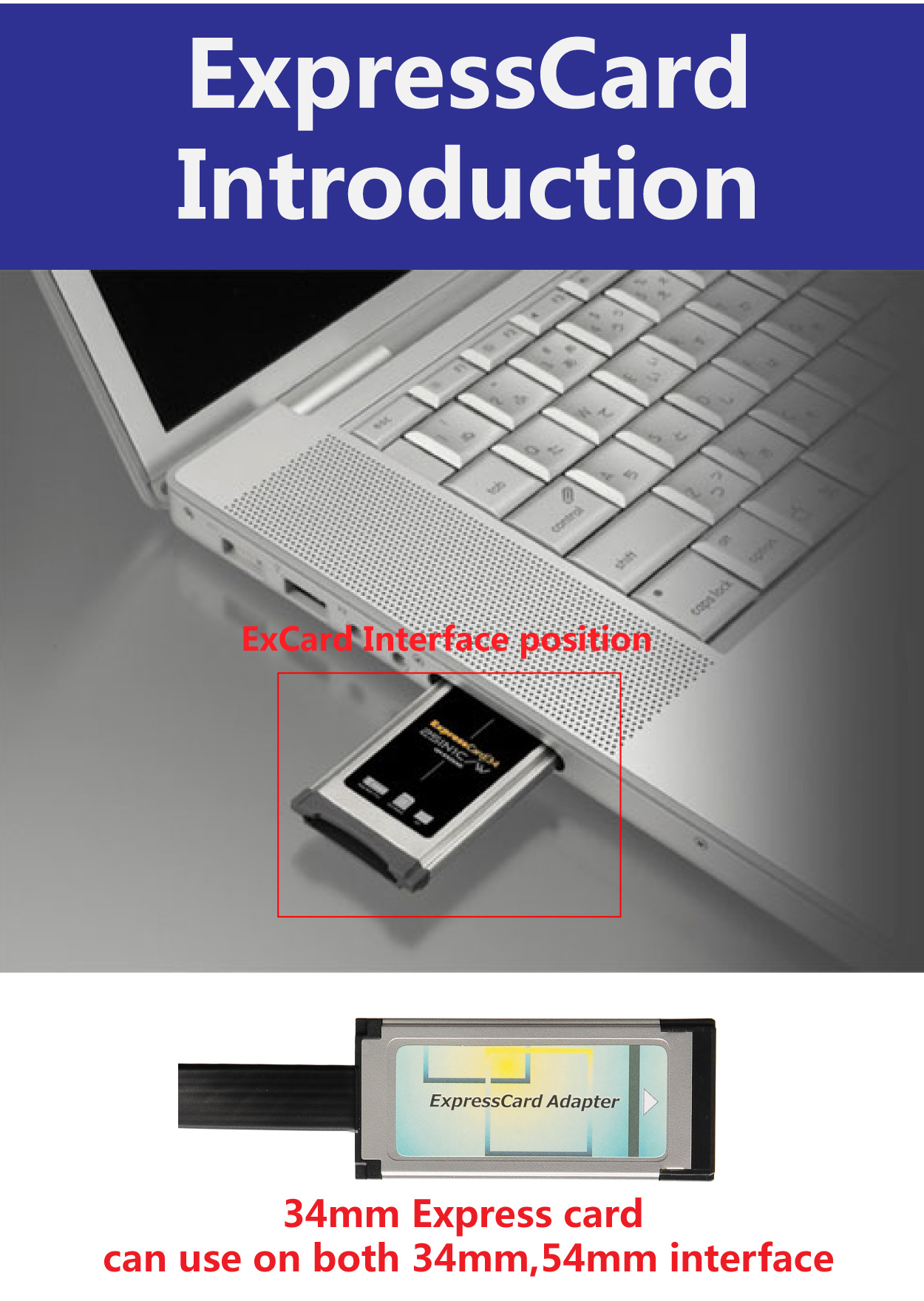

    • (Option) EC100C – Express cardアダプタ, 100cm固定ケーブル

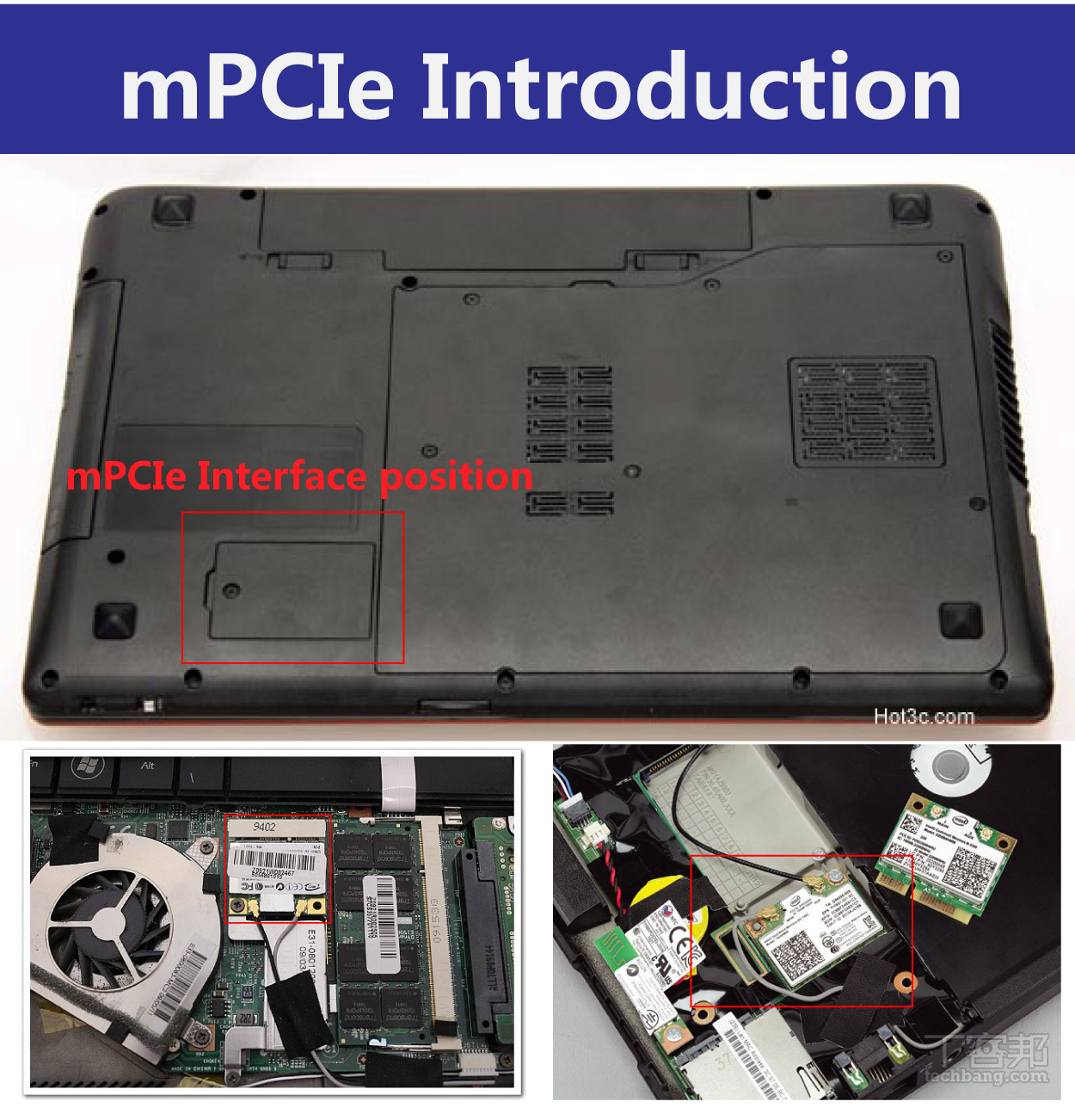

    • (Option) PM100C V1.0 – mPCI-e アダプタ, 100cm固定ケーブル
    • (Option) HP100C – PCI-e アダプタ, 100cm固定ケーブル
    • (Option) PM4N – 95cm HDMIケーブル付けmPCI-eアダプタ
    • (Option) HP2A –PCI-e X2 アダプタ(HDMIケーブルがなし)
    • (Option) HP2A100C –PCI-e X2 アダプタ,デュアル 100cm固定ケーブル

        外形寸法 & 重量

  • 22cm x 9.5cm x 4cm 200g

        認証

  • RoHS

        動作温度

  • 0 ~ 70℃

        仕様一覧

  • PE4C-PM100C V2.1 PCI Express mini card (mPCIe) スロットでPCI Express拡張ボードを使用可能。.
  • PE4C-EC100C V2.1 ExpressCard スロットでPCI Express拡張ボードを使用可能。
  • PE4C-HP100C V2.1 PCI ExpressスロットでPCI Express拡張ボードを使用可能。..
  • PCI Express 2.0 Specification準拠: 最大5Gbps
  • 電源(別売): ATX PSU, DC アダプタ, 8ピンコネクタ
    (D220P ACアダプタ)

        システム要求

  • ノートPCもしくはデスクトップ PCの ExpressCard スロット、PCI-eスロット、 PCI Express mini card スロット。
  • Windows 8 (32-/64-bit) / 7 (32-/64-bit) / Vista (32-/64-bit) SP2 or later/ XP (32-/64-bit) SP3 or later

        注意事項

  • PE4C V2.1はPCIe 仕様に準拠しているため、PCIeX1/ 5Gpbsの帯域幅に制限されます。
  •  PCIe拡張カードは基本的にデスクトップPCでの利用が想定されているため、本製品を利用したノートPCでのOS、BIOS、デバイスドライバ等のバージョンに依存する動作保証は致しかねます。
  •  大部分のPCIe 16x video card can’t get enough memory resource are allocated. Can’t work in your laptop.
  • 外部電源（ATX電源）が必要です。
  • 全ての接続交換性は保証しているわけではありません。
  • For more graphics cards experiences. Please visit web-site here.

注意:

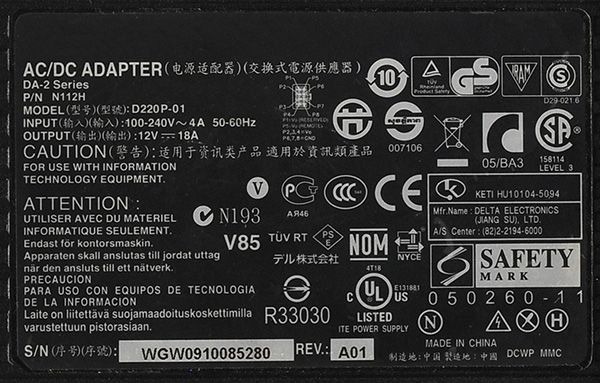

PE4C V2.1はパワーコントロールとしてDell D220P ACアダプタを設計されます。
D220P AC アダプタはリフォームされたけど、利用するのは問題ありません。
D220P はDellの停息商品ということです。

    Web-Shop

  • PE4C-EC100C V2.1
  • PE4C-PM100C V2.1
  • PE4C-HP100C V2.1
  • AC-D220P (AC Adapter)

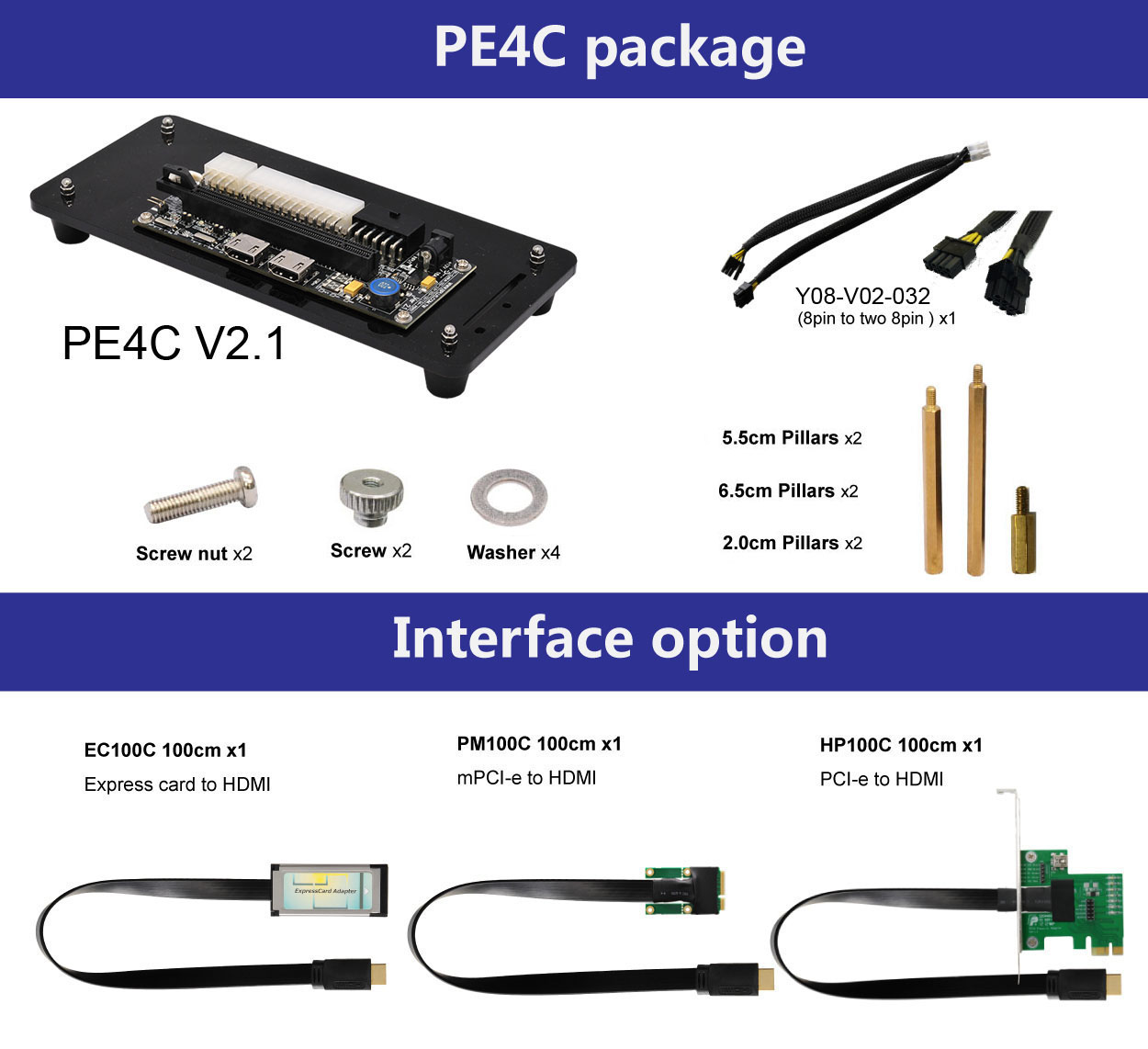

PE4C-EC100C V2.1
PE4C V2.1 x1
 EC100C
(Express card to HDMI 100cm) x1
 Y08-V02-032
(8pin to two 8pin ) x1

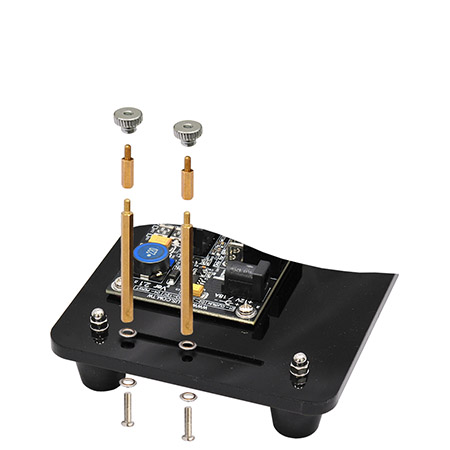

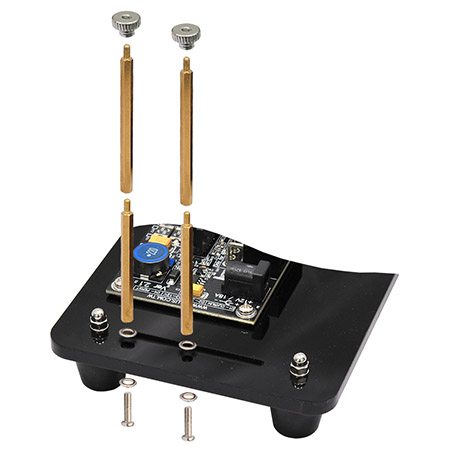

6.5cm Pillars x2
 5.5cm Pillars x2
 2.0cm Pillars x2
Screw nut x2
 Screw x2
 Washer x4



PE4C-PM100C V2.1
PE4C V2.1 x1
 PM100C V1.0
(mPCI-e to HDMI 100cm) x1
 Y08-V02-032
(8pin to two 8pin ) x1
Screw nut x2
 Screw x2
 Washer x4
6.5cm Pillars x2
 5.5cm Pillars x2
 2.0cm Pillars x2
Screw x2




PE4C-HP100C V2.1
PE4C V2.1 x1
 HP100C
(PCI-E to HDMI 100cm) x1
 Y08-V02-032
(8pin to two 8pin ) x1
Screw nut x2
 Screw x2
 Washer x4
6.5cm Pillars x2
 5.5cm Pillars x2
 2.0cm Pillars x2

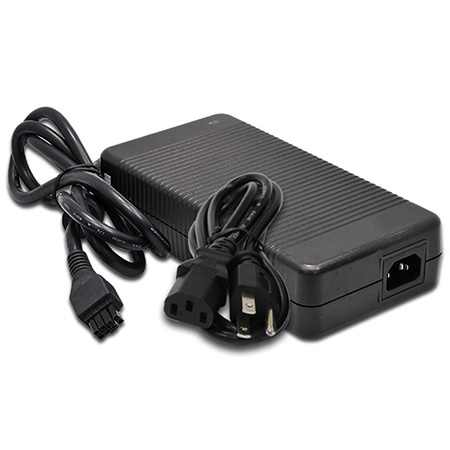

AC-D220P
AC-D220P
(ACアダプタ 220W 12V 18A 8PIN connector) x1



  • EC100C
  • EC050C
  • PM100C V1.0
  • PM050C V1.0
  • HP100C
  • PM4N
  • HP2A
  • HP2A100C

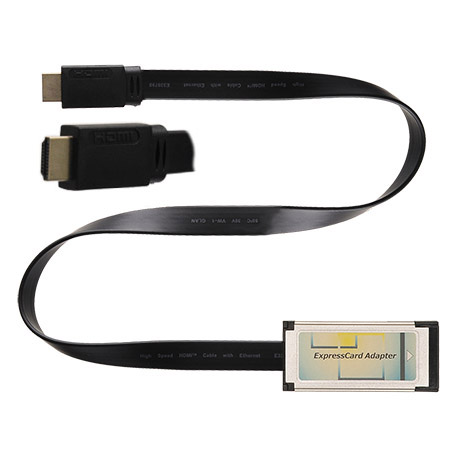

EC100C
EC100C
(Express card to HDMI 100cm) x1



EC050C
EC050C
(Express card to HDMI 50cm) x1

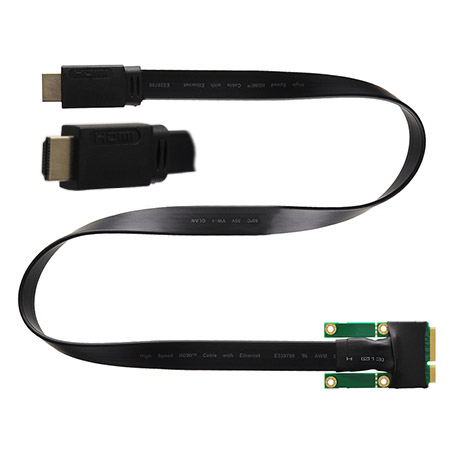

PM100C V1.0
PM100C V1.0
(mPCI-e to HDMI 100cm) x1
 Screw x2



PM050C V1.0
PM050C V1.0
(mPCI-e to HDMI 50cm) x1
 Screw x2

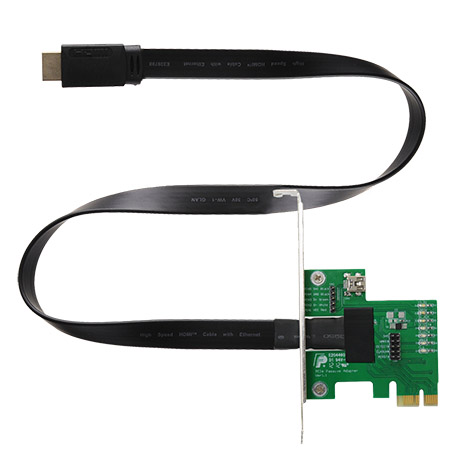

HP100C
HP100C
(PCI-E to HDMI 100cm) x1



PM4N: Contact Sales
PM4N
(mPCI-e to mini HDMI) x1
 Y19-H09-095
(mini HDMI to HDMI Cable 95cm) x1
Screw x2

HP2A: Contact Sales
HP2A
(PCI-e to HDMI Adapter) x1
with
JP1222
(Standard Height PCI express bracket)
JP1223
(Low profile PCI express bracket) x1
HP2A100C: Contact Sales
HP2A100C
(PCI-e to HDMI 100cm) x1
