製品概要:
PE4Hは、主にノートPCにてPCI Express X16の拡張カードを使用するためのアダプタです。オプションのEC2CやPM3Nと共に利用すればノートPCのExpressCardスロットやMiniCardスロットで、HP1AやHP4Aと共に利用すればデスクトップPCのPCIeスロットで、PCIe Express X16の拡張カードの試験をPC本体の外部で実施することができます。
PE4H ver 2.4 本体 |

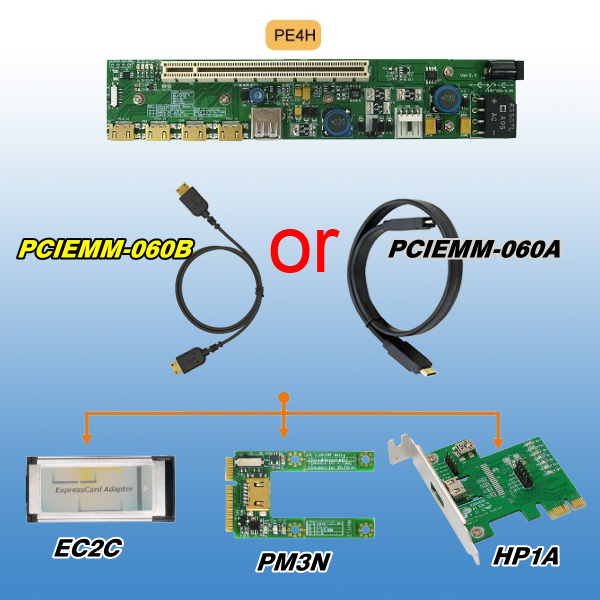

PCIe拡張カード外部利用時組み合わせ一覧 |
|
 |
|

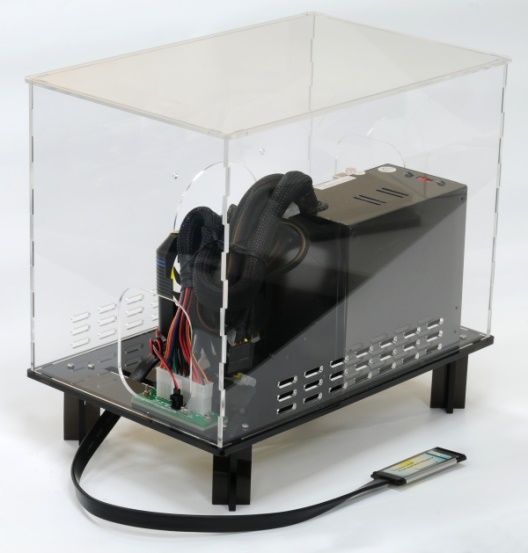

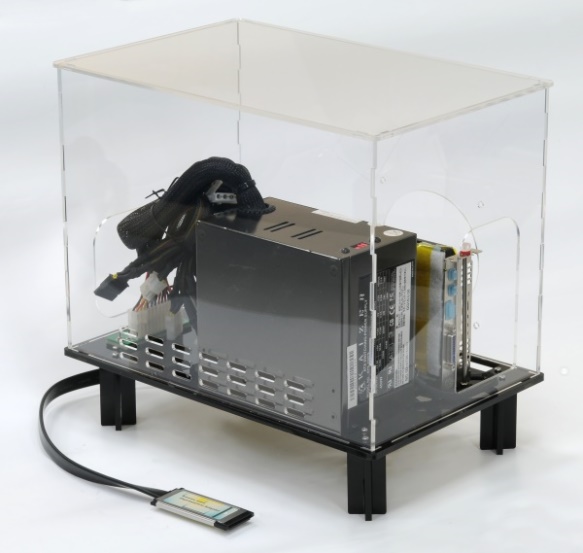

| OPTION: DIY BOX v1.0 only support PE4H V2.4a / PE4L V2.1 *Installation Guide(インストールガイド) internal dimension: 32 x 20 x 23 cm(DxWxH) External dimension: 34 x 22 x 31 cm  |
|
|
 |
 |
 |
- PE4H-EC2C: ExpressCardスロットでの使用
- PE4H-PM3N: MiniCard(MiniPCIe)スロットでの使用
- PE4H-HP1A: PCIe X1スロットでの使用
- PE4H-HP4A: PCIe X4スロットでの使用
- Cable Length:
Type A
PE4H-EC060A / PE4H-PM060A / PE4H-HP060A Length 60cm
Other OEM demands as listed below, please contact our China Office.
PE4H-EC030A / PE4H-PM030A / PE4H-HP030A Length 30cm OEM
PE4H-EC100A / PE4H-PM100A / PE4H-HP100A Length 100cm OEM
PE4H-EC150A / PE4H-PM150A / PE4H-HP150A Length 150cm OEM
PE4H-EC200A / PE4H-PM200A / PE4H-HP200A Length 200cm OEM
PE4H-EC300A / PE4H-PM300A / PE4H-HP300A Length 300cm OEM
PE4H-EC400A / PE4H-PM400A / PE4H-HP400A Length 400cm OEM
PE4H-EC500A / PE4H-PM500A / PE4H-HP500A Length 500cm OEM
機能一覧:
- Windows 7およびオプション製品が利用可能なスロットを有するPC
システム要求:
- PE4HはExpressCardおよびMiniCard仕様に準拠しているため、PCIeX1の帯域幅に制限されます。
- PE4Hは試験用の治具であり、家庭や事務所で一般的な利用するための製品ではありません。
- PCIe拡張カードは基本的にデスクトップPCでの利用が想定されているため、本製品を利用したノートPCでのOS、BIOS、デバイスドライバ等のバージョンに依存する動作保証は致しかねます。
- PCIe X16ビデオ拡張カードでは十分なメモリリソースが割り当てられないためにノートPCでは動作できない場合があります。
- For more graphics cards experiences. Please visit web-site here.
注意事項:
| PE4H ver2.4 12V/5V/3.3V 電源最大値 | |||
| DC15~20V 入力 | Floppy 12V/5V 入力 | ExCard 3.3V 入力 | |
| PCIe 12V | 12V/3A (最大) | 12V/6A (最大) | 12V/0A |
| USB 5V | 5V/1.5A (最大) | 5V/1.5A (最大) | 5V/1A (最大) |
| PCIe 3.3V | 3.3V/3A (最大) | 3.3V/3A (最大) | 3.3V/1.3A 最大) |
- PE4H-EC2C
- PE4H-PM3N
- PE4H-HP1A
PE4H-EC2C ver2.4 同梱品一覧
|
|
| PE4H (PCIe X16スロット用外部アダプタ) x1 |
EC2C ( ExpressCard-変換ポートコネクタ用アダプタ) x1  |
| Y19-H02-100 (専用PCIeオス-オス100cmケーブル) x1  |
Y04-V01-015 (外部5V/12V電源供給ケーブル) x1  |
| SWEX (ATX電源用スイッチ) x1  |
|
- EC2C
- PM3N
- PM2E
- HP1A
- SWEX
- DIY BOX
| EC2C |
| EC2C (ExpressCard-変換ポートコネクタ用ア |
| SPB087 |
| SPB087 (ExpressCard34用54スロット補助アダプタ) x1  |
PM2E オプション |
|
| PM2E (MiniCard(mPCIe)接続用ケーブル) x1  |
専用ネジ x2 |
| SWEX
|
| SWEX (ATX電源用スイッチ) |
- Y19-H02-030
PCIEMM-030A - Y19-H02-060
PCIEMM-060A - Y19-H02-100
PCIEMM-100A - Y19-H02-150
PCIEMM-150A - Y19-H02-200
PCIEMM-200A - Y19-H02-300
PCIEMM-300A - Y19-H02-400
PCIEMM-400A - Y19-H02-500
PCIEMM-500A
| Y19-H02-030 |
| Y19-H02-030 (専用PCIeオス-オス30cmケーブル) x1  |
| Y19-H02-150 |
|
| Y19-H02-200 |
|
| Y19-H02-300 |
|
| Y19-H02-400 |
|
| Y19-H02-500 |
|
Item / 項 目 |
PE4L ver1.5 |
PE4L ver2.1 |
PE4H ver2.4 |
PE4H ver3.2 |
| USB interface USB介面 USB インターフェース |
USB2.0 |
USB2.0 |
USB2.0 |
USB2.0 |
| PCIe interface PCIe介面 PCI Expressインターフェース |
1x,2x,4x,8x,16x |
1x,2x,4x,8x,16x |
1x,2x,4x,8x,16x |
16x |
| PCIe Spec/Speed PCIe規格/速度 PCIe規格・速度 |
Gen1/2.5Gbps |
Gen2/5Gbps |
Gen1/2.5Gbps |
Gen2/5Gbps |
| 3.3V power switch protect your host 3.3V的電源開關，保護你的主機 3.3V電源保護(ホストへの逆流防止) |
Yes 有 有り |
Yes 有 有り |
Yes 有 有り |
Yes 有 有り |
| 12V power fuse Trip current (Itrip) 12V電源保險絲跳閘電流 12V 電源切断電流値(Itrip) |
No 不支持 非対応 |
10A |
10A |
10A |
| Custom PCIe external cable support 自定義外部的PCIe電纜支援 専用PCIe外部電源ケーブル(最大値) |
30cm, 100cm |
60cm |
30cm, 100cm |
60cm |
| Power LED 電源LED |
3V LED 3.3V電源LED |
3V LED 3.3V電源LED |
PERST#,12V,5V,3V PERST#用LED 電源LED (12V,5V,3.3V) |
PERST# ,3V PERST#用LED 電源LED (3.3V) |
| 5V USB power from expresscard 來自ExpressCard 的5V USB電源 USBバスパワー (5V) |
DC Jack or PSU DC插口或軟碟電源連接器 DCジャックor フロッピー 電源コネクタ |
DC Jack or PSU DC插口或軟碟電源連接器 DCジャックor フロッピー 電源コネクタ |
DC Jack or PSU DC插口或軟碟電源連接器 DCジャックor フロッピー 電源コネクタ |
DC Jack or ATX 24pin connector DC插口或ATX連接器 DCジャックor ATX 電源コネクタ |
| 12V power from external DC jack 外部直流12V電源輸入插孔 DCジャック外部電源入力 (内部12V電源) |
DC12V |
DC12V |
DC15~20V |
DC15~20V |
| 12V power from PSU (floppy power) 軟碟12V電源連接器輸入功率 ロッピー電源コネクタによる12V 電源入力 |
Yes 有 有り |
Yes 有 有り |
Yes 有 有り |
No 不支持 非対応 |
| DC 19V to 12V 直流19V至12V 19V入力-12V変換 |
No 不支持 非対応 |
No 不支持 非対応 |
12V/3A |
19V/3A |
| 12V to 5V 12V輸入5V的轉換 12V入力5V変換 |
No 不支持 非対応 |
No 不支持 非対応 |
5V/1.5A |
5V/1.5A |
| 5V to 3.3V 5V輸入3.3V的轉換 5V入力-3.3V変換 |
3.3V/3A |
3.3V/3A |
3.3V/3A |
3.3V/3A |
| PERST# delay switch 延時開關 PERST# 遅延変換スイッチ |
0秒, 7秒 |
0秒, 0.5秒, 7秒 |
0秒, 7秒, 15秒 |
0秒, 9.8秒, 15秒 |
| PCBA Dimension 外型尺寸 本体外形寸法 |
64.05x46.55mm |
64.05x46.55mm |
185.25x36mm |
139.60x150.00mm |
