    PE4C V4.1
(PCIe x16 アダプタ)



Brief Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China

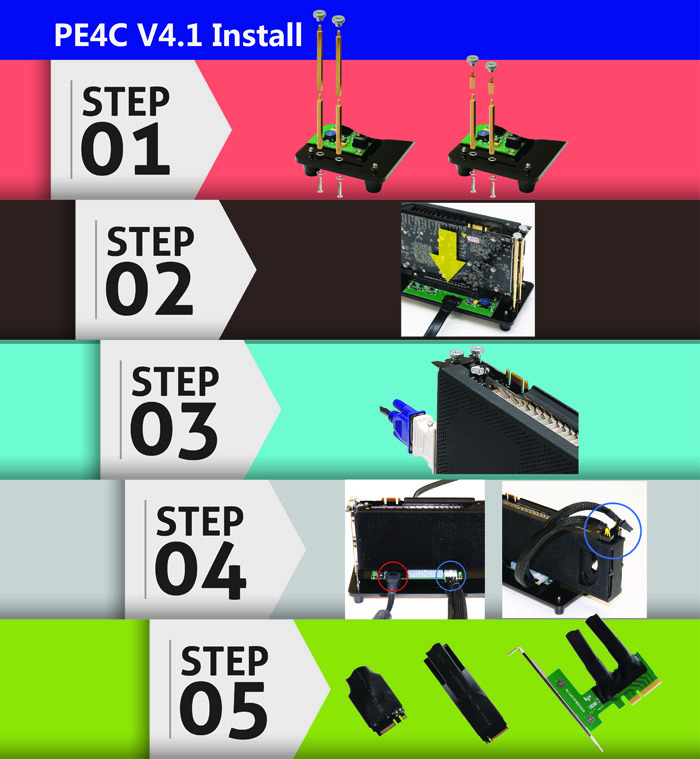

Installation Guide Taiwan 1 Taiwan 2 China
Comparison List Taiwan 1 Taiwan 2 China
Web-Shop


    製品概要

PE4C V4.1は主にノートPCにてPCI Express x16拡張カードを使用するための外付アダプタです。M.2 Card 、PCIe x4をサポートし、最大Gen2 5Gbpsで動作します。

本製品を使用すればノートPCに既存のPCI-E 16X カードが利用できます。





PE4C VGA Recommendation From

  • Table 1
  • Table 2
  • Table 3
  • for Server



Compatibility test table
  • Table 1
  • Table 2
  • Table 3
  • Table 4
  • Table 5

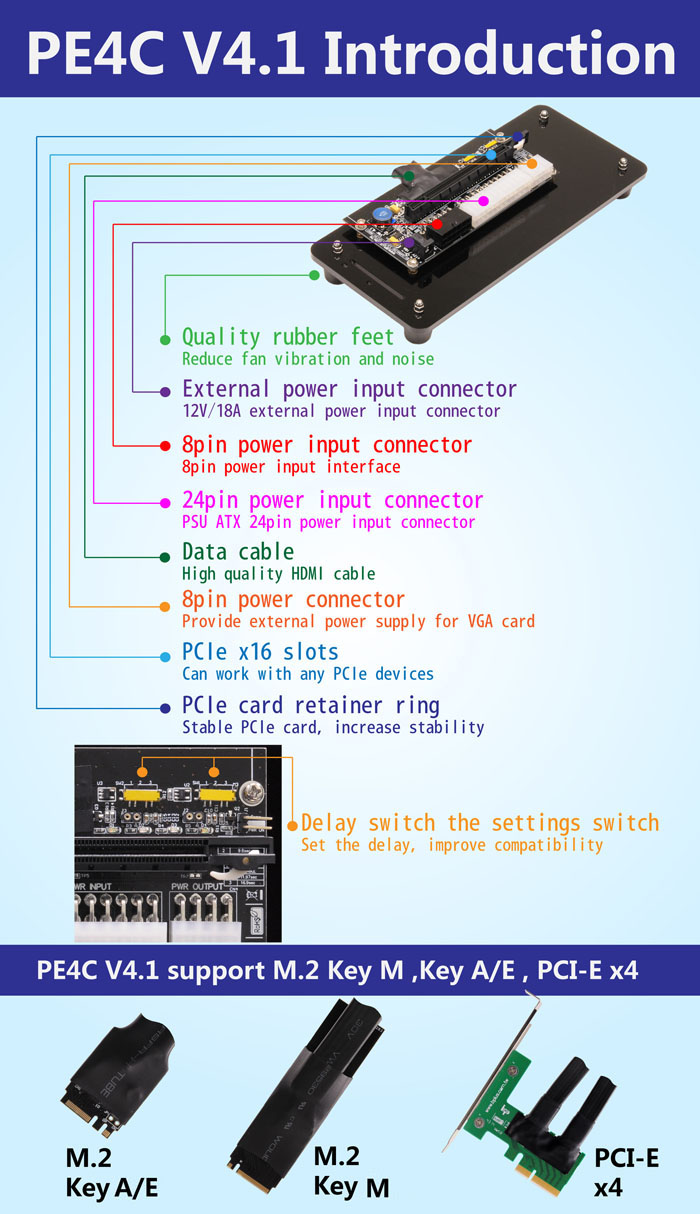

        機能一覧

  • デスクトップもしくはノート PCにVGAカードを連接
  • ブート時に登録問題を避けるために2つの遅延スイッチを装備。(SW1, SW2)
  • 特別なゴム脚がグラフィックカードファン騒音を低下。
  • 自動ATX 電源ブート機能が対応
  • DC Jack: 外部12V 電源輸入
  • サスペンドクロック対応 (ExCard & mPCIe)
  • 外部入力端子で遅延時間を時間を変更可能。(J2,J3)
  • オプション製品  :
    PE4C-M2060A V4.1  – PCI-E to M.2 Key A/E card アダプタ
    PE4C-M4060A V4.1  – PCI-E to M.2 Key M card アダプタ
    PE4C-H4060A V4.1  – PCI-E to PCI-E アダプタ

        外形寸法 & 重量

  • 22cm x 9.5cm x 4cm 200g

        認証

  • RoHS

        動作温度

  • 0 ~ 70℃

        仕様一覧

  • PE4C-M2060A V4.1 M.2 Key A/E スロットでPCI Express拡張ボードを使用可能。-ケーブル長60cm
  • PE4C-M4060A V4.1M.2 Key M スロットでPCI Express拡張ボードを使用可能。-ケーブル長60cm
  • PE4C-H4060A V4.1 PCI ExpressスロットでPCI Express拡張ボードを使用可能。-ケーブル長60cm
  • PCI Express 2.0 Specification準拠: 最大5Gbps

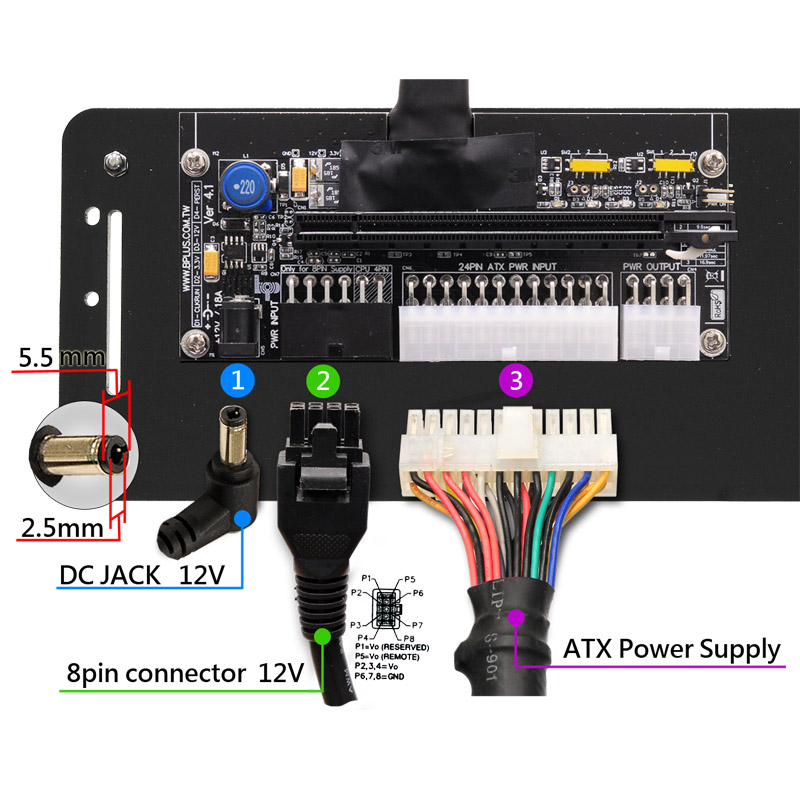

  • 電源(別売): ATX PSU, DC アダプタ, 8ピンコネクタ
    (D220P ACアダプタ)

        システム要求

  • ノートPCもしくはデスクトップ PCの M.2 Card Key A/Eスロット、M.2 Card Key Mスロット、PCI-eスロット。
  • Windows, Linux

        注意事項

  • PE4C V4.1はPCIe X1仕様に準拠しているため、 5Gpbsの帯域幅に制限されます。
  •  PCIe拡張カードは基本的にデスクトップPCでの利用が想定されているため、本製品を利用したノートPCでのOS、BIOS、デバイスドライバ等のバージョンに依存する動作保証は致しかねます。
  •  大部分のPCIe 16x video card can’t get enough memory resource are allocated. Can’t work in your laptop.
  • 外部電源（ATX電源）が必要です。
  • 全ての接続交換性は保証しているわけではありません。
  • For more graphics cards experiences. Please visit web-site here.

注意:
PE4C V3.0はパワーコントロールとしてDell D220P ACアダプタを設計されます。
D220P AC アダプタはリフォームされたけど、利用するのは問題ありません。
D220P はDellの停息商品ということです。

    Web-Shop

  • PE4C-M2060A V4.1
  • PE4C-M4060A V4.1
  • PE4C-H4060A V4.1

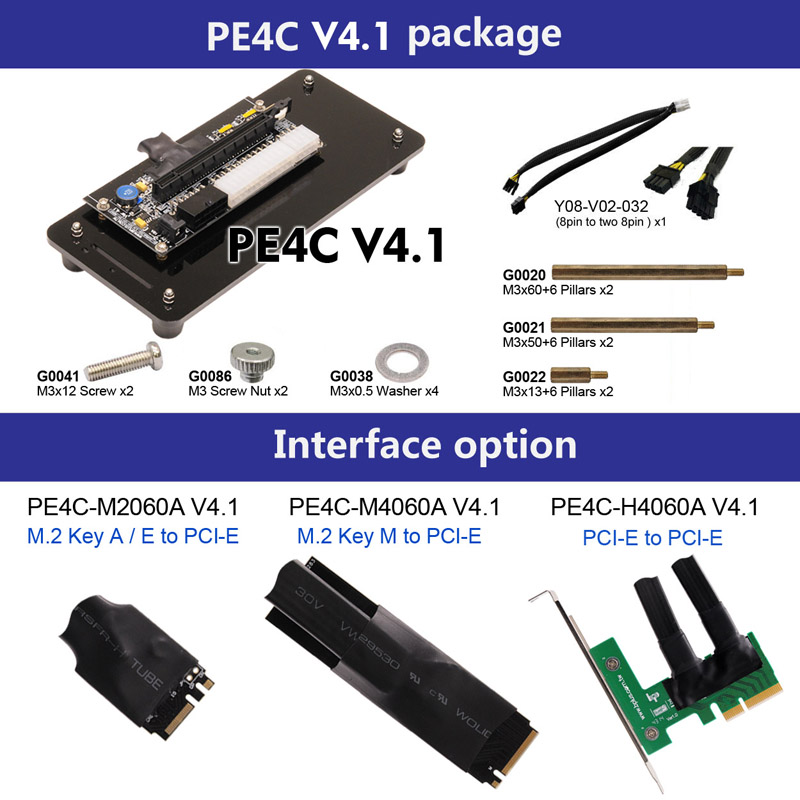

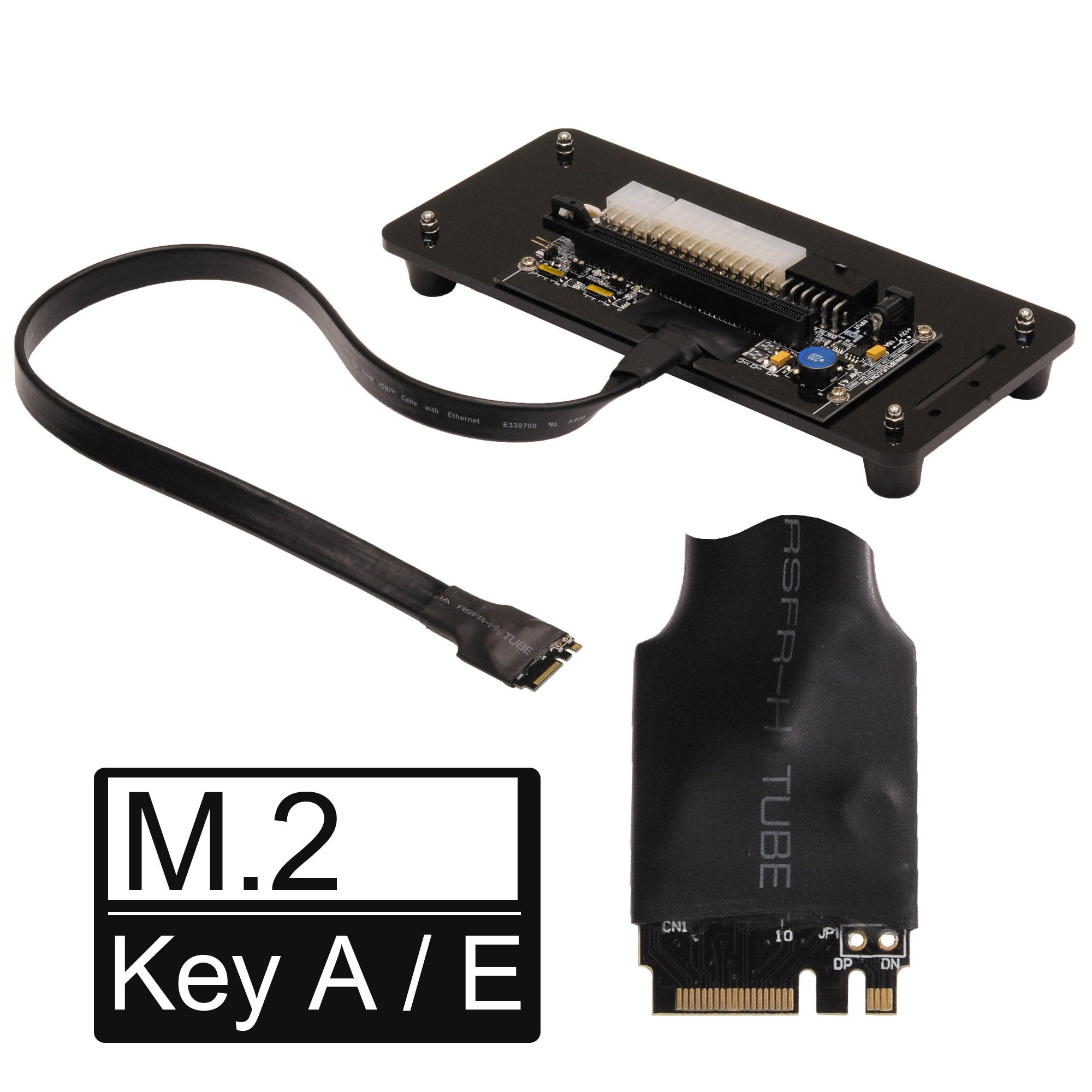

PE4C-M2060A V4.1

PE4C-M2060A V4.1
(mPCI-e to PCI-E Slot) x1
 Y08-V02-032
(8pin to two 8pin ) x1
 G0030
(Flat-Head M2x1.9 Screw) x1
G0040
(Flat-Head M3x4 Screw) x1
G0020

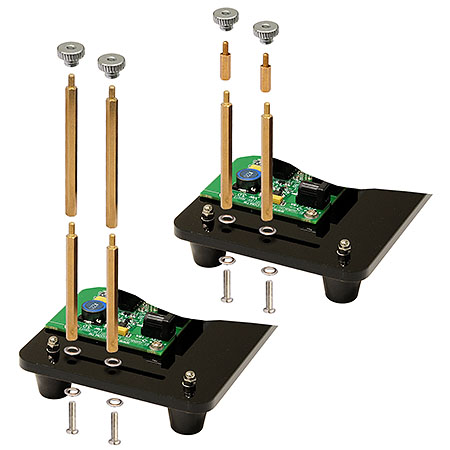

(M3x60+6 Pillars) x2
 G0021
(M3x50+6 Pillars) x2
 G0022
(M3x13+6 Pillars) x2
G0086
(M3 Screw Nut) x2
 G0100
(M3x8 Screw) x2
 G0038
(M3x0.5  Washer) x4

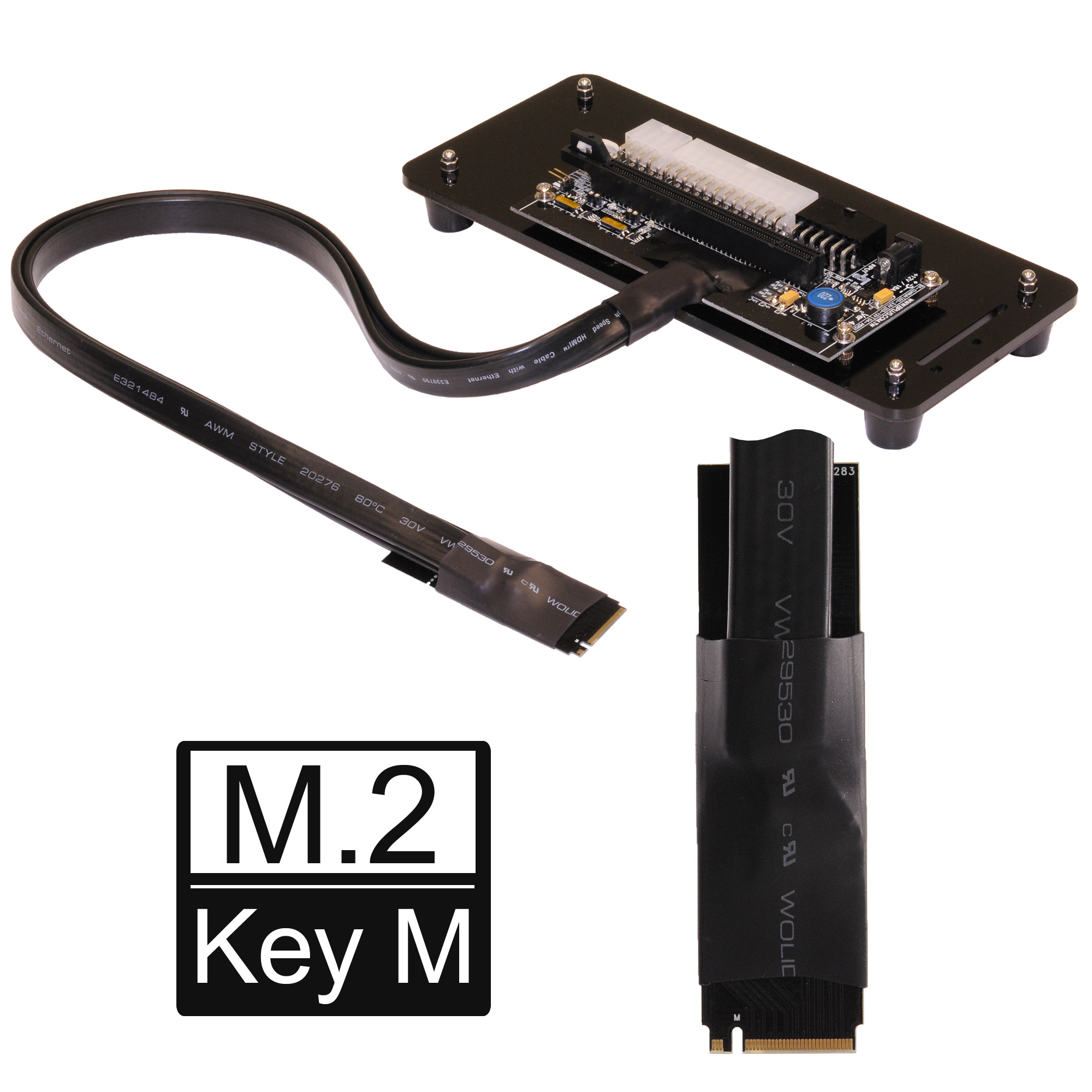

PE4C-M4060A V4.1

PE4C-M4060A V4.1
(mPCI-e to PCI-E Slot) x1
 Y08-V02-032
(8pin to two 8pin ) x1
 G0020
(M3x60+6 Pillars) x2
G0021
(M3x50+6 Pillars) x2
 G0022
(M3x13+6 Pillars) x2
 G0019
(M3x5+3 Pillars) x2
G0086
(M3 Screw Nut) x2
 G0100
(M3x8 Screw) x2
 G0040
(Flat-Head M3x4 Screw) x1
G0030
(Flat-Head M2x1.9 Screw) x1
 G0038
(M3x0.5  Washer) x4

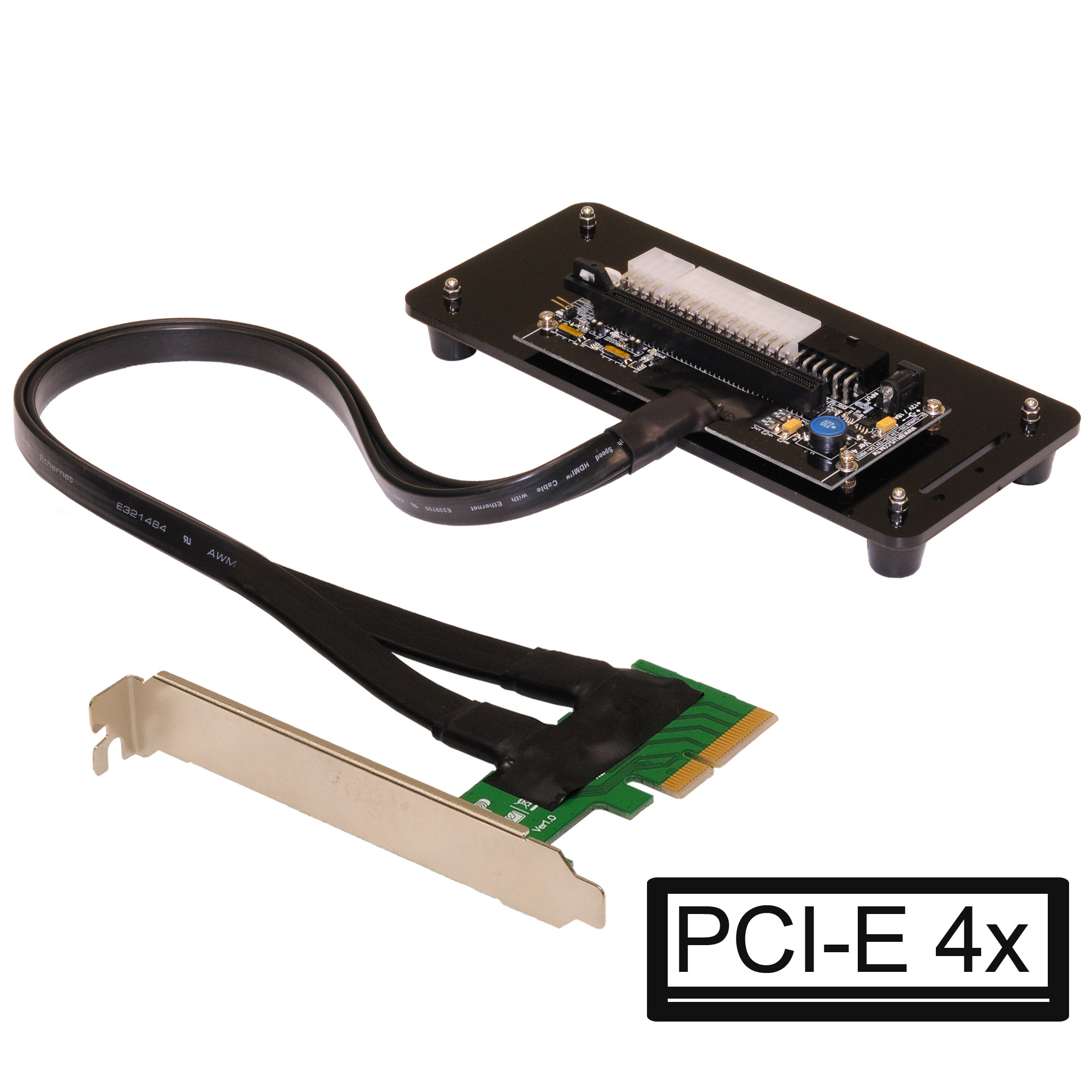

PE4C-H4060A V4.1
PE4C-H4060A V4.1
(mPCI-e to PCI-E Slot) x1
 Y08-V02-032
(8pin to two 8pin ) x1
 G0020
(M3x60+6 Pillars) x2
G0021
(M3x50+6 Pillars) x2
 G0022
(M3x13+6 Pillars) x2
 G0019
(M3x5+3 Pillars) x2
G0086
(M3 Screw Nut) x2
 G0100
(M3x8 Screw) x2
 G0040
(Flat-Head M3x4 Screw) x1
G0030
(Flat-Head M2x1.9 Screw) x1
 G0038
(M3x0.5  Washer) x4
