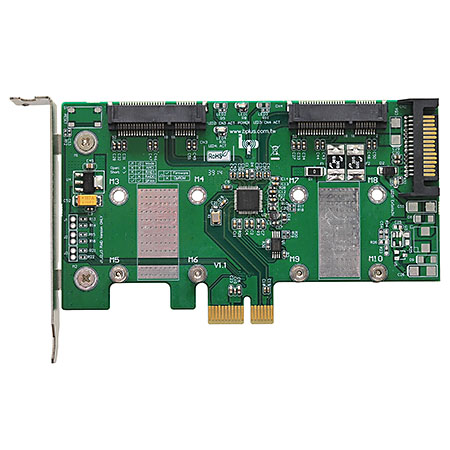

PP1061
(PCIe Gen2接続mSATAx2アダプタ)





Brief V1.1 Taiwan 1 Taiwan 2 China
Brief V1.0 Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Driver Taiwan 1 Taiwan 2 China
Buy It Now


概要


PP1061はPCIe接続のMiniCardからSATAに変換するアダプタです。MiniCardに最大2個のSATAポートを追加可能です。SATAポートは6GbpsのSATA IIIに対応し、PCIeはGen2 / 5Gbpsに対応していますので、高速なデータ転送が可能です。

付属の変換ブラケットを利用すればハーフサイズのmPCIeスロットだけでなく、フルサイズのスロットにも装着可能です。

    機能一覧

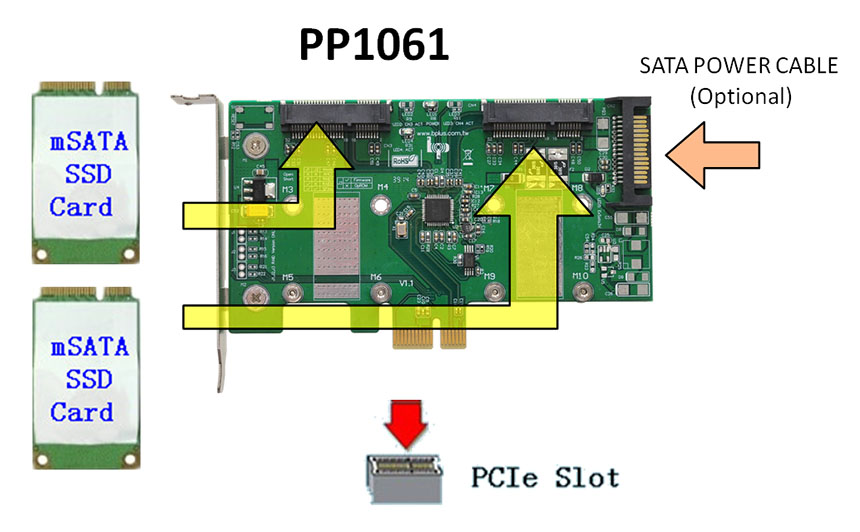

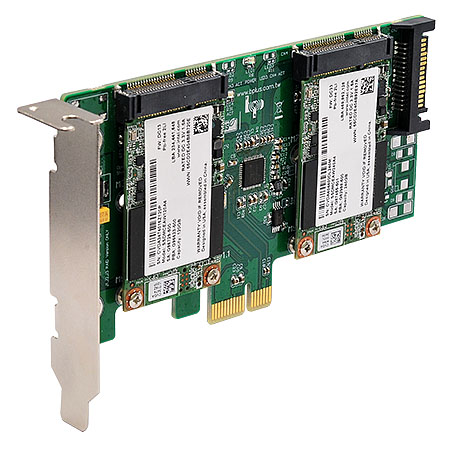

  • PCIeスロットに2つのフルサイズmSATAスロットを増設
  • ASM1061コントローラ: 高い互換性・高性能
    1レーンPCI Express Gen2 (5Gbps)
    2ポートSerial ATA III (6Gbps)
  • Native Command Queuing (NCQ)サポート
  • ポートマルチプライヤ対応



    サポートOS


  • 標準AHCIドライバを同梱するすべてのOS (例. Windows, Linux OS)

    仕様一覧


  • Serial ATA AHCI (Advanced Host Controller Interface) Spec. Reversion 1.3準拠
    - AHCIドライバをサポートするすべてのOSで動作可能
  • PCI Express Base Spec. Revision 2.0準拠: 5.0Gbps・1レーンPCIeバス
  • Gen 1i, Gen 1x, Gen 2i, Gen 2m, Gen 2x, and Gen 3i のSerial ATA III: Electrical Spec. Revision準拠
  • 2つの 6.0Gbps /SATA III対応mSATAスロット



    注意事項


  • 試験用の治具であり、家庭や事務所で一般的な利用するための製品ではありません。
  • mSATAスロット、EeePC用SSDスロット等のMiniCardスロット以外では動作しません。
  • PCI Expressが非接続のMiniCardスロットでは、動作しません。



同梱品一覧



PP1061
(PCIe Gen2接続mSATAx2アダプタ) x1
JP0155
(PCIe標準高プラケット) x1
専用ネジ x4
