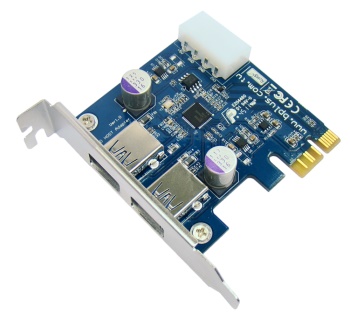

    PP2U-E
(2ポートPCIe2.0-USB3.0拡張ボード)


製品概要:
PP2Uは2ポートのUSB 3.0 / SuperSpeed USB に対応したデスクトップPC向け拡張ボードです。
PP2UをデスクトップPCに追加すると、キーボードから高速データ転送のハードディスクまで様々な周辺機器を接続できる標準インターフェースのUSB3.0ポートを追加することができます。USBポートはホットプラグ対応で簡単にUSB周辺機器を接続できます。
USB3.0は既存のUSB2.0と互換性を持っているだけでなく、幾つかの拡張機能を提供します。

  1. 高速転送: 最高5Gbpsの双方向データ転送
  2. 低消費電力:より高度な電源管理
  3. 大容量のUSBバスパワー: 5V/900mA
  4. より高速なUSB周辺機器の認識。
  5. より効率の高いデータ伝送処理

PP2UのPCI ExpressインターフェースはPCIe 2.0/Gen2に対応しており、USB3.0と同様に最大5Gbpsのデータ伝送が可能となります。またPCI Express Gen1でのスロットでも2.5Gbpsで利用可能です。
USB3.0インターフェースは後方互換性を保っており既存のUSB2.0/1.1/1.0の周辺機器も利用可能です。
PP2UをデスクトップPCに増設することによって、高速転送に対応するUSB3.0ハードディスクだけでなく、既存のUSBメモリ、MP3プレイヤ、デジタルカメラ、DVD/Blu-RayドライブなどのすべてのUSB周辺機器を利用することができます。


    機能一覧:

  • コントローラIC: ルネサス製uPD720202
  • データ伝送速度: 最大 5Gbps (USB2.0 / 480Mbpsの10倍以上)
  • PCI-Express Rev 2.0および1.1準拠
  • PCI Expressデータ伝送速度: 5G/2.5Gbps
  • USB3.0 SuperSpeed specification および xHCI specification Rev 1.0準拠
  • 後方互換性: USB2.0、USB1.1およびUSB1.0
  • USBデータ転送速度: 5G/480M/12M/1.5Mbps
  • USBバスパワー: 5V 900mA
  • 4ピン電源コネクタ内蔵
  • USBホットプラグ対応
  • マイクロソフトWQHL認証

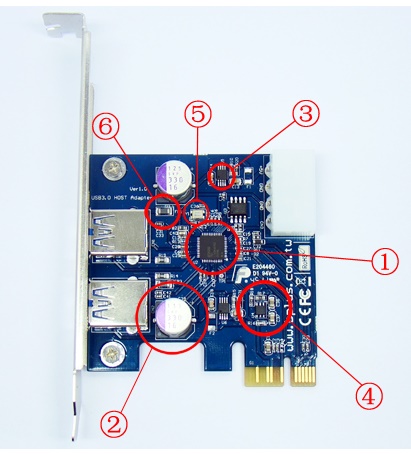

  Other manufacturers card PP2U (enhanced)
1.Process chip μPD720200A(Gen2) μPD720202(Gen3)
2.By pass capacitance Electrolytic cap(220μ) Solid cap(330μ)
3.Circuit protection Fuse(1.5A)or even not Power switch(2.0A)
4.Power converse DC-DC switch LDO voltage regulator
5.Crystal oscillator 2 pins(no GND pin) 4 pins(add 2 GND pin)
6.Power EMI FB(0805)or even not FB(1206)


  ドライバダウンロード (ver 3.0.20.0) May 31, 2012 *new*
  Firmware download (ver 2.0.1.3) Jun 15, 2012 [ Release Note ] *new*   Firmware Updater tool for Win (ver 2.0.1.3) Jun 15, 2012 [ Release Note ] *new*
 xHCI Driver for Linux Kernel v2.6.28 (Sample source) Mar.,2012

  Tool for DOS
  ドライバダウンロード (ver 3.0.16.0) March 29, 2012
  ドライバダウンロード (ver 3.0.12.0)
  ドライバダウンロード (ver 3.0.8.0)

  xHCI Driver for Linux Kernel v2.6.20 (Sample source) Mar.,2012
  Firmware download (ver 2.0.1.1) March 12, 2012
  Firmware download (ver 2.0.1.0) February 1st, 2012
  Firmware download (ver 2.0.0.6) October 24th, 2011
 Serial ROM Write Tool for Windows (Ver.2.0.0.0, 2012/02/16)    [ Release Note ]
 Serial ROM Write Tool for DOS (Ver.2.0.0.0, 2012/02/16)    [ Release Note ]
 Serial ROM Write Tool for Linux (Package Version.20120216, 2012/02/16)    [ Release Note ]  [ License  ]


PP2U-E V1.0 同梱品一覧
PP2U-E V1.0
( 2ポートPCIe2.0-USB3.0拡張ボード) x1
*ロープロファイルブラケット付属
JP0875 (標準PCIブラケット) x1


ドキュメントダウンロード
Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
製品詳細  Taiwan 1   Taiwan 2 Mirror   China Mirror
ドライバダウンロード
ver 3.0.20.0 May 31,2012 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 3.0.16.0 March 29,2012
 Taiwan  Taiwan 2 Mirror  China Mirror
xHCI Driver for Linux Kernel
v2.6.28 (Sample source) Mar.,2012
 Taiwan  Taiwan 2 Mirror  China Mirror
Firmware download
ver 2.0.1.3 Jun 15, 2012 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
Firmware Updater tool for Win
ver 2.0.1.3 Jun 15, 2012 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
xHCI Driver for Linux Kernel
v2.6.20 (Sample source) Mar.,2012
 Taiwan  Taiwan 2 Mirror  China Mirror
Tools for DOS  Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 3.0.12.0
 Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 3.0.8.0
 Taiwan  Taiwan 2 Mirror  China Mirror
Firmware download
ver 2.0.1.1 March 12, 2012
 Taiwan  Taiwan 2 Mirror  China Mirror
Firmware download
ver 2.0.1.0 February 1st, 2012
 Taiwan  Taiwan 2 Mirror  China Mirror
Firmware download
ver 2.0.0.6 October 24th, 2011
 Taiwan  Taiwan 2 Mirror  China Mirror
Serial ROM Write Tool for Windows
(Ver.2.0.0.0, 2012/02/16)
 Taiwan  Taiwan 2 Mirror  China Mirror
Serial ROM Write Tool for DOS
(Ver.2.0.0.0, 2012/02/16)
 Taiwan  Taiwan 2 Mirror  China Mirror
Serial ROM Write Tool for Linux
(Package Version.20120216, 2012/02/16)
 Taiwan  Taiwan 2 Mirror  China Mirror
Dimension (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
