  P24S-P24F
(MiniCard- PCI Expressアダプタ)





V2.0 Brief Taiwan 1 Taiwan 2 China
V2.0 3D Model Taiwan 1 Taiwan 2 China
V2.0 Schematic Taiwan 1 Taiwan 2 China
V1.0 Brief Taiwan 1 Taiwan 2 China
V1.0 3D Model Taiwan 1 Taiwan 2 China
Selection Guide   Tawan   Taiwan 2   China
Buy It Now


    概要

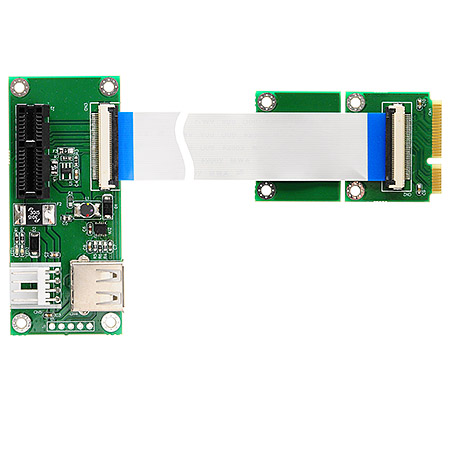

P24S-P24F は、デバッグおよび試験用の延長ケーブルです。MiniCard (mPCIe)スロットにPCI-Expressスロットを拡張可能です。
フレキシブルフラットケーブル(FFC)を採用し、ケーブルおよびPCI-Expressカードを柔軟に配置できます。
PCI Express x1コネクタはエッジフリータイプですので、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。
MiniCardスロットはフルサイズだけでなく、フルサイズ用の基板の一部を取り外せばハーフサイズにも対応可能です。
これまでの経験を元に信号の減衰が最小限なるように考慮されています。特に開発・生産現場での工数と時間を削減する目的で設計されており、デスクトップPCのMiniCardカードの試験等の強力な治具としてご利用いただけます。

    仕様一覧


  • CI Express™ Mini Card Electromechanical Specification Revision 1.0 準拠
  • PCI Express base Specification 1.1準拠(最大2.5Gpbs)
  • USB Specification, Release 2.0 Hi-Speed準拠 (最大480Mbps)
  • System Management Bus (SMBus) Specification Version 1.1準拠
  • PCI Express Card Electromechanical (CEM) Specification 1.1準拠
  • 対応電源電圧:
    3.3V(PCIe出力、MiniCardから入力)、5V(USB出力、4ピンFDD電源から入力)
    12V(PCIe出力、4ピンFDD電源から入力)
  • FFC ケーブル:幅18.5mm, 厚さ0.1mm
       注意事項
  • ホスト側のMiniCardスロットがPCI ExpressもしくはUSBインターフェースをサポートしない場合、そのインターフェースで接続するExpressCardは動作しません。
  • PCIe2.0 (5Gbps)の転送速度は保証されません。





    機能一覧


  • 単なインストール、プラグ&プレイ対応
  • 対応MiniCardタイプ: PCI Express接続およびUSB 2.0接続に両対応
  • ドライバ不要:KZ-B24本体
  • 対応OS: Windows 2000, Windows Server 2003/2008, Windows XP 32/64ビット、Windows Vista 32/64ビット、Windows 7 32/64ビット、Windows 8 32/64ビット、Linux
  • その他: WAKE#, PERST#



    要求仕様


  • MiniCard (mPCIe)スロット





同梱品一覧

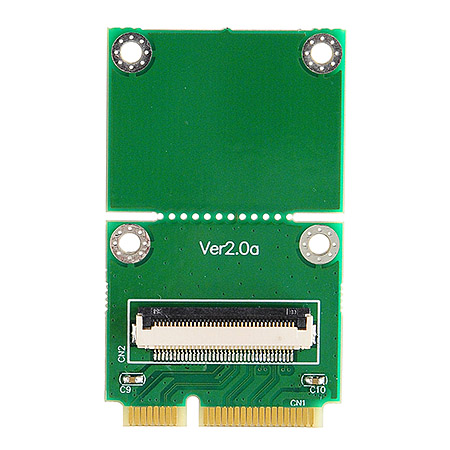

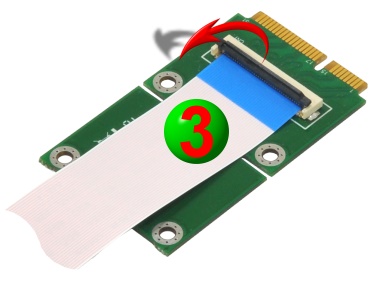

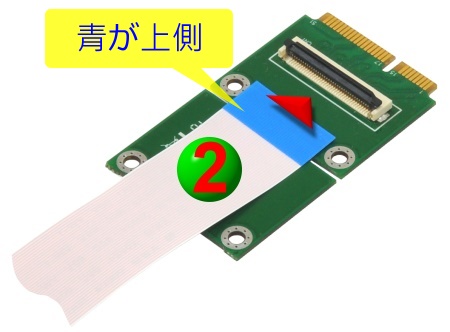

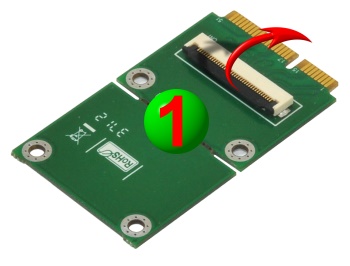

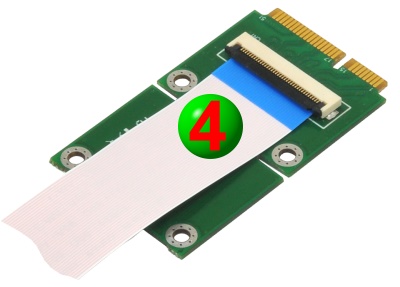

P24S x1
mPCIe head (gold finger)
P24F x1

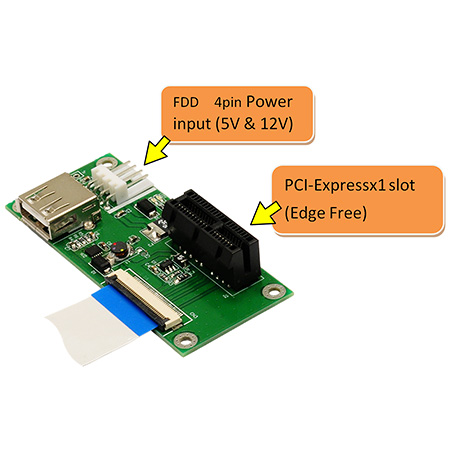

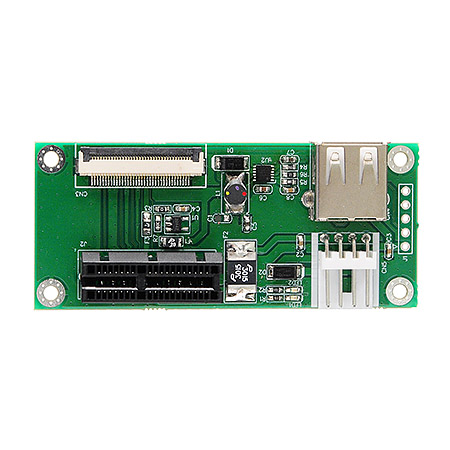

PCIe x1 slot (edge)

FFC0536P-030A
(FFC cable Length 30cm) x1
Y04-V01-015
(External 5V/12V power supply) x1
Screw x2


Buy Related Items


P21S-P21F
P27S-P27F
