  P4SM2
M.2 (KeyM, 2260/2280, Socket3) – PCIe x4 スロットアダプタ





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Web-shop


概要

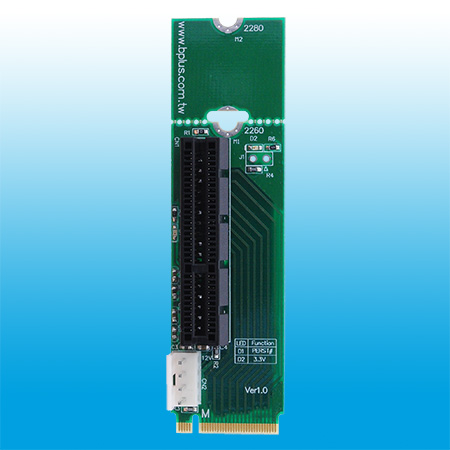

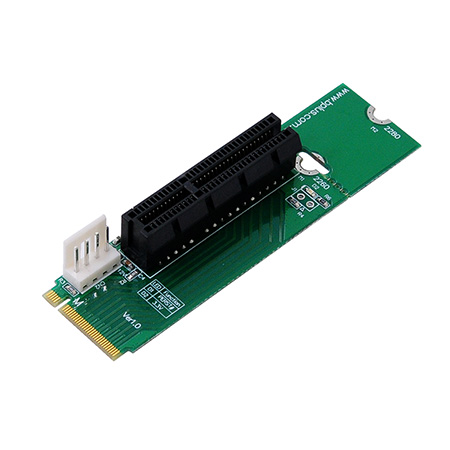

P4SM2は最大2つのPCIe拡張カードをM.2スロットで使用するためのアダプタです。
PCIeスロットはエッジフリータイプ x4コネクタを採用しており、x1, x8, x16サイズのPCIe Express拡張カードも利用可能です。M.2スロットは、Type 2260/2280サイズのKeyM のSocket3に対応します。

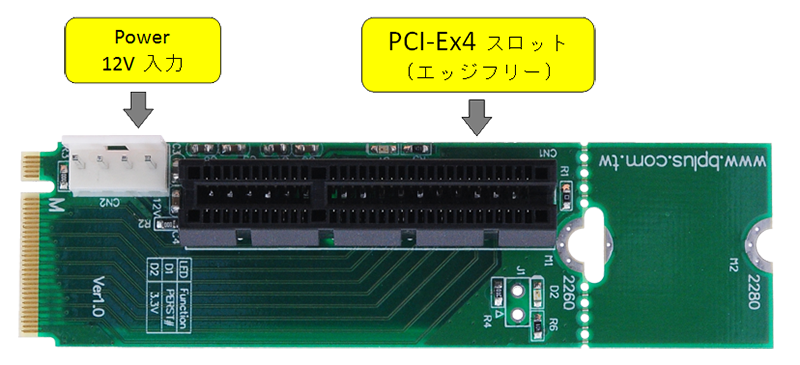

PCIeスロットの電源は4ピンフロッピー電源コネクタから12Vを供給可能です。

P4SM2はM.2スロットでのPCIe X4カードの使用に最適です。

M.2とは:
次世代のPCI-SIGで開発されている拡張フォームファクタ規格です。mPCIe(MiniCard)/mSATAをより小型化・高速化した後継技術で、主にUltrabookやタブレットPCなどに利用されています。以前はNGFF (Next Generation Form Factor)と呼ばれていました。エッジコネクタにはキーがあり、異なるキーのスロットには挿入できません。








    機能一覧


  • M.2スロットでPCIe X4拡張カードが利用可能。12Vは外部電源使用で安定した動作。
  • PCIe x4スロット: 最大Gen2 / 5Gbps x4
    エッジフリー。x1,x8,x16拡張カードも使用可能
  • 対応M.2スロット:

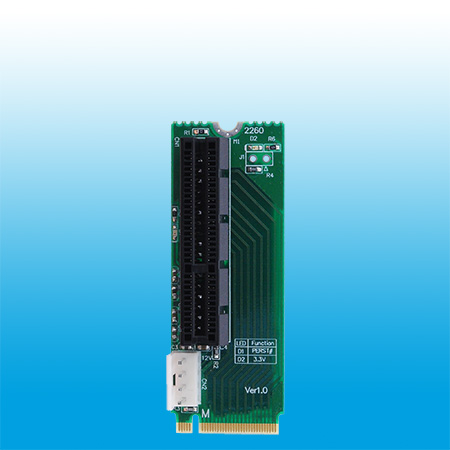

    サイズ: Type 2260/2280 (幅22mm, 長さ60mm / 80mm)
    Socket3, KeyM
  • 電源: M.2スロット3.3V,4ピンFDDコネクタ12V



Web-shop

    仕様一覧


  • PCI Express Base Specification 2.0準拠
  • M.2 Specification Revision 0.9準拠
  • 対応M.2スロット:
    サイズType 2260 および2280
    対応スロットキー: KeyM
    対応スロット: Socket3 PCIe based SSD Slot




P4SM2
販売価格: USD 125.
P4SM2
M.2 (KeyM, 2260/2280, Socket3) – PCIe x4 スロットアダプタ x1
Y04-V01-015
(外部 5V/12V電源供給ケーブル) x1
G0030
(専用平ネジ M2x1.9) x1
