ホーム > 製品情報 > 3G/4G通信モジュール用外付アダプタ > USBMI

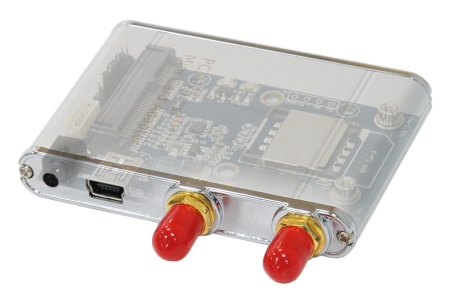

USBMI (無線通信MiniCard用USBアダプタ)



製品概要:

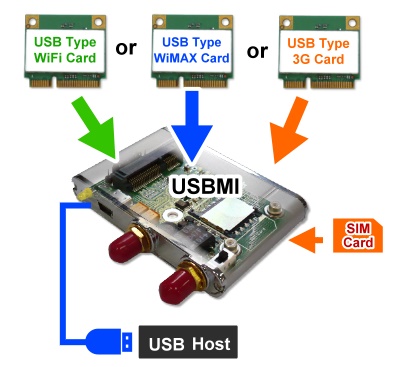

USBMI はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。
USBMI にHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。

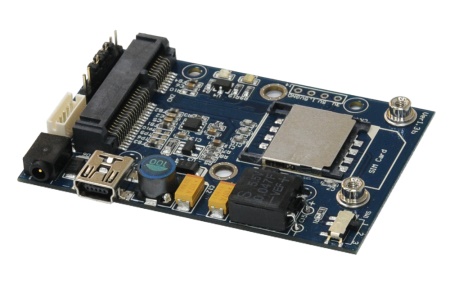

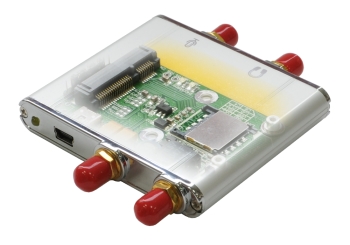

USBMI モジュール オプション  USBMI with IPX cable x4
オプション


    機能一覧

  • USB2.0接続でデスクトップ・ノートPCの両方に対応
  • USBコネクタ:USBミニBメス
  • USBインターフェースのMiniCardに対応;
    例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX
  • 移動体通信用のSIMカードスロッ
  • RF変換ケーブルでU.FL/IPXからRP-SMAに変換可能

Notice:
USBMI is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.



    仕様一覧

  • Mini Card からUSBに変換
  • PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
  • Universal Serial Bus Specification Revision 2.0準拠
  • フルサイズ・ハーフサイズのMini Cardに対応
  • SIM カードコネクタ: CDMA, HSDPA/HSUPA,UMTS, EDGE.
  • アクセス LED装備
  • Operating Temperature Range : - 40℃ to +70℃
  • Operating Humidity Range : 5% to 95% RH

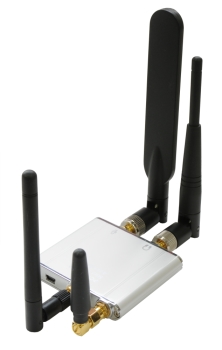

    オプション品一覧

  • 900/1800 MHz 2dBi 小型アンテナ
  • 2.4GHz 2.15dBi ラバーダックアンテナ
  • 2.4/5.8GHz ラバーダックアンテナ
  • 5.8GHz 5dBi ラバーダックアンテナ
  • 2.3GHz 2.15dBi ラバーダックアンテナ
  • 3.5GHz 2.5dBi ラバーダックアンテナ
  • 2.5Ghz 2dBi ラバーダックアンテナ
  • U.fl/IPX→SMAメス変換ケーブル
  • U.fl/IPX→RP-SMAメス変換ケーブル


USBMI-RPSMA 同梱品一覧
USBMI
(無線通信 Mini Card用USBアダプタ) x1
IPX→RP-SMAメス変換RFケーブル: 2本内蔵済
IPX→RP-SMAメス変換RFケーブル
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 専用ネジ回 x1
専用ネジ x2


USBMI-SMA 同梱品一覧
USBMI (無線通信 Mini Card用USBアダプタ) x1
IPX→SMAメス変換RFケーブル: 2本内蔵済
IPX→SMAメス変換RFケーブル
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 専用ネジ回 x1
専用ネジ x2


USBMI モジュール同梱品一覧
USBMI モジュール x1 USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1
専用ネジ x2


Buy Related Items


Antenna
IPX cable



    システム要求

  • USB2.0ポートのあるデスクトップPCおよびノートPC
  • OS: Windows 2000, XP, Vista 32/64 Windows 7
  • Linux


USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison                           2011/Dec/22
USBMx  functions comparison
USBMA v1.1
USBMA v1.2f
USBMI
USBMI-D
USBMV
USBMV-D
USBMS
USBMS-D
USBMS-E
USBMS-N15
USB2.0 interface
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
PCIe interface
No
No
No
No
No
No
No
No
No
No
AC/DC 3.3V external power input
No
No
No
Yes
No
Yes
No
Yes
Yes
Yes
External access LED
Yes
Yes
Yes
No
Yes
No
Yes
No
Yes x2
No
3.3V output current (typ.)
1500mA
1500mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
1.5V output current (typ.)
800mA
800mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
No
By pass cap. for 3G card peak current
0.047F
0.047F
0.047F
0.047F
0.15F
0.15F
0.22F
0.22F
0.22F
0.22F
SIM card connector
Yes
Yes
Yes
Yes
Yes
Yes
Yes (Push)
Yes (Push)
Yes (Push)
Yes (Push)
MIC/EAR connector
No
No
No
No
Yes
Yes
Yes
Yes
No
Yes
MiniCard dimension support
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Caution:
1. USBMS-E design for Ericsson module support wake function.
2. USBMS-N15 design for SierraWireless, LONGCHEER module using



ドキュメントダウンロード
USBMI ver1.3b Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.3b Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.3b Schematic  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.3a Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.3a Schematic  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.1b Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.1b Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMI ver1.1b Schematic  Taiwan 1   Taiwan 2 Mirror   China Mirror
IPX cable brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
USB 2.0 cable selection (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
900/1800MHz Antenna brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
2.3GHz Antenna brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
2.4GHz Antenna brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
2.5GHz Antenna brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
2.4 / 5.8GHz Antenna brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
3.5GHz Antenna brief (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
5.8GHz Antenna brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
User manual(PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
Compatibility List:  Taiwan 1  Taiwan 2 Mirror   China Mirror
USBMx functions Comparison
USBMx的功能比較表
USBMx機能比較表
 Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMx Enclosure Comparison
USBMx訂製比較表
USBMx筐体比較表
 Taiwan 1   Taiwan 2 Mirror   China Mirror
