ホーム > 製品情報 > 3G/4G通信モジュール用外付アダプタ > USBMV-D

 USBMV-D (無線通信Mini Card用USBアダプ)



USBMV-D   ( 無線通信Mini Card用USBアダプタ ver1.3)

製品概要:

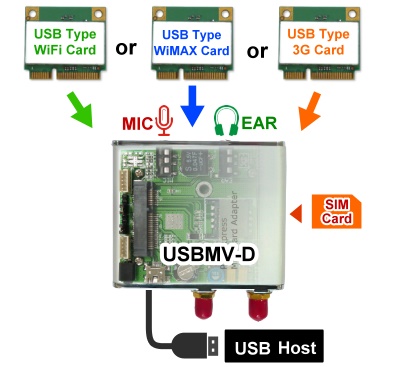

USBMV-D はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。
USBMV-D にHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。

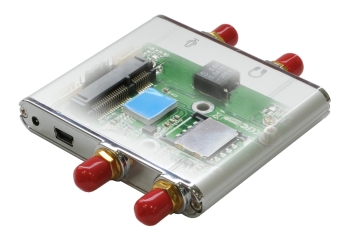

USBMV-D module
OPTION  USBMV-D 含 IPX cable x4
OPTION


    機能一覧

  • USB2.0接続でデスクトップ・ノートPCの両方に対応
  • USBコネクタ:USBミニBメス
  • USBインターフェースのMiniCardに対応;
    例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX
  • 移動体通信用のSIMカードスロット装備。
  • RF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
  • マイク・イヤホン端子での音声通話に対応
  • アクセスLEDで動作確認可能

Notice:
USBMV-D is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.



    仕様一覧

  • Mini Card からUSBに変換
  • PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
  • Universal Serial Bus Specification Revision 2.0準拠
  • フルサイズ・ハーフサイズのMini Cardに対応
  • SIM カードコネクタ: CDMA, HSDPA/HSUPA,UMTS, EDGE.
  • マイク・イヤホンジャック装備
  • アクセス LED装備


    オプション品一覧
  • 900/1800 MHz 2dBi 小型アンテナ
  • 2.4GHz 2.15dBi ラバーダックアンテナ
  • 2.4/5.8GHz ラバーダックアンテナ
  • 5.8GHz 5dBi ラバーダックアンテナ
  • 2.3GHz 2.15dBi ラバーダックアンテナ
  • 3.5GHz 2.5dBi ラバーダックアンテナ
  • 2.5Ghz 2dBi ラバーダックアンテナ
  • 900/1800MHz 1dBi内部PCBアンテナ
  • U.fl/IPX→SMAメス変換ケーブル
  • U.fl/IPX→RP-SMAメス変換ケーブル


USBMV-D SMA 同梱品一覧
USBMV-D (無線通信 Mini Card用USBアダプタ ver1.3) x1
IPX→SMAメス変換RFケーブル: 2本内蔵済
U.fl/IPX→SMAメス変換RFケーブル
専用ネジ x2 専用ネジ回し x1
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1


USBMV-D モジュール同梱品一覧
USBMV-D モジュール x1
*モジュールのみ。筐体はなし
with PCB Pad
ANT0918-IPX
(900/1800MHz 1dBi内部PCBアンテナ) x2
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 Y02-USB-099 (フロントパネル用USB 5PIN ケーブル) x1
P25AMTDC60 (USB-5VDC電源ケーブル) x1 専用ネジ x2



Buy Related Items


Antenna
IPX cable



    システム要求

  • USB2.0ポートのあるデスクトップPCおよびノートPC
  • OS: Windows 2000, XP, Vista 32/64 Windows 7
  • Linux


USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison                           2011/Dec/22
USBMx  functions comparison
USBMA v1.1
USBMA v1.2f
USBMI
USBMI-D
USBMV
USBMV-D
USBMS
USBMS-D
USBMS-E
USBMS-N15
USB2.0 interface
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
PCIe interface
No
No
No
No
No
No
No
No
No
No
AC/DC 3.3V external power input
No
No
No
Yes
No
Yes
No
Yes
Yes
Yes
External access LED
Yes
Yes
Yes
No
Yes
No
Yes
No
Yes x2
No
3.3V output current (typ.)
1500mA
1500mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
1.5V output current (typ.)
800mA
800mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
No
By pass cap. for 3G card peak current
0.047F
0.047F
0.047F
0.047F
0.15F
0.15F
0.22F
0.22F
0.22F
0.22F
SIM card connector
Yes
Yes
Yes
Yes
Yes
Yes
Yes (Push)
Yes (Push)
Yes (Push)
Yes (Push)
MIC/EAR connector
No
No
No
No
Yes
Yes
Yes
Yes
No
Yes
MiniCard dimension support
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Caution:
1. USBMS-E design for Ericsson module support wake function.
2. USBMS-N15 design for SierraWireless, LONGCHEER module using



ドキュメントダウンロード
Brief (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
IPX cable brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
USB-Y-Line-2.0 (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT0918Q2P1 (900/1800MHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2300Q2P (2.3GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2400Q2P3 (2.4GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2400Q2P (2.4GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2500Q2P (2.5GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2458Q5P (2.4 / 5.8GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT3500Q2P (3.5GHz Antenna) brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
ANT5800Q5P (5.8GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
User manual(PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
Compatibility List:  Taiwan 1  Taiwan 2 Mirror   China Mirror
USBMx functions Comparison
USBMx的功能比較表
USBMx機能比較表
 Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMx Enclosure Comparison
USBMx訂製比較表
USBMx筐体比較表
 Taiwan 1   Taiwan 2 Mirror   China Mirror
