    P28S-P28F
PCI-Express - MiniCard エクステンダ (ライトアングルPCIeスロット)





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Selection Guide Taiwan 1 Taiwan 2 China
Web-shop


概要

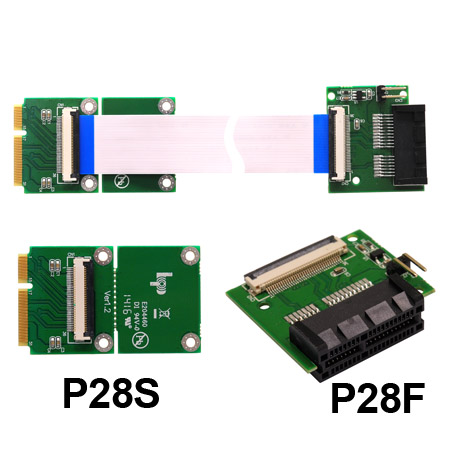

P28S-P28F は、デバッグおよび試験用の延長ケーブルです。MiniCard (mPCIe)スロットにPCI-Express x1スロットを拡張可能です。
フレキシブルフラットケーブル(FFC)を採用し、ケーブルおよびPCI-Express x1カードを柔軟に配置できます。

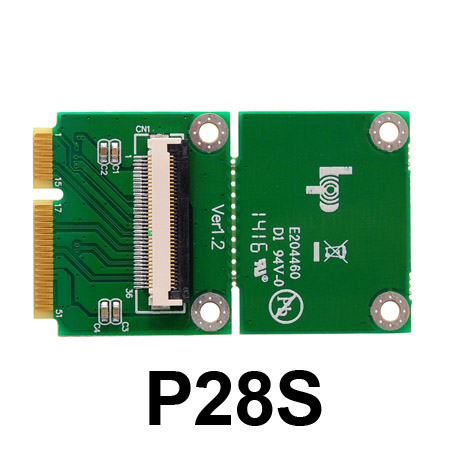

MiniCardスロットはフルサイズだけでなく、フルサイズ用の基板の一部を取り外せばハーフサイズにも対応可能です。
これまでの経験を元に信号の減衰が最小限なるように考慮されています。特に開発・生産現場での工数と時間を削減する目的で設計されており、デスクトップPCのMiniCardカードの試験等の強力な治具としてご利用いただけます。



         機能一覧


  • 簡単なインストール、プラグ&プレイ対応
  • 専用ドライバが必要なし
  • 対応OS: Windows 2000, Windows Server 2003/2008, Windows XP 32/64ビット、Windows Vista 32/64ビット、Windows 7 32/64ビット、Windows 8 32/64ビット
  • PCIe接続のMiniCard スロットで動作
  • その他: WAKE#, PERST#
  • 外部12V電源輸入対応





        仕様一覧


  • PCI Express™ Mini Card Electromechanical Specification Revision 1.0 準拠
  • PCI Express base Specification 1.1 (最大2.5Gpbs)準拠
  • System Management Bus (SMBus) Specification, Version 1.1準拠
  • PCI Express Card Electromechanical (CEM) Specification 1.1準拠

注意事項:
ホスト側のMiniCardスロットがPCI ExpressもしくはUSBインターフェースをサポートしない場合、そのインターフェースで接続するExpressCardは動作しません。
PCIeカードはx1のみ対応です。x4,x8,x16のPCIeカードは非対応。
PCIe2.0 (5Gbps)やPCIe3.0(10Gbps)の転送速度は保証されません。





  Web-shop


P28S-P28F

P28S x1
P28F x1
FFC0536P-010A (FFC cable 10cm) x1
FFC0536P-020A (FFC cable 20cm) x1
FFC0536P-030A (FFC cable 30cm) x1
専用ネジ x2
