P32S-P32F
M.2 (NGFF) Socket 2 USB3.0 – USB3.0 Aレセプタクルアダプタ





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Selection Guide Tawan Taiwan 2 China
Buy It Now


概要

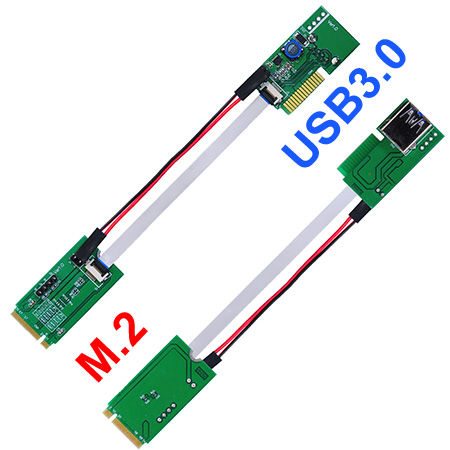

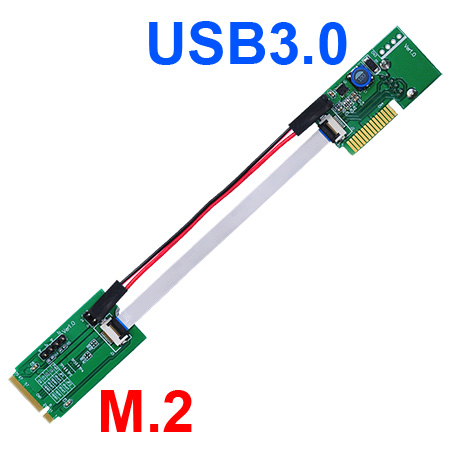

U32S-U32Fは一般的なUSB3.0製品をM.2 Socket 2 USB3.0スロットで使用するための試験用アダプタです。例えばUSB3.0メモリをM.2 Socket 2 USB3.0スロットで利用することができます。
厚さ0.1mmのフレキシブルフラットケーブル(FFC)を採用し、狭い隙間を通すことができるためケーブルおよびUSB製品の配置を柔軟に対応できます。
対応するM.2スロットは、KeyB / Socket2で、サイズがType 2242です。
付属の電源用ケーブルを利用することで、基板上で3.3Vから変換された5V電源をUSB3.0バスパワーとして供給可能です。またより電力が必要な場合は外部SATA電源でUSB3.0バスパワーを供給することも可能です。
これまでの経験を元に信号の減衰が最小限なるように考慮されています。

特に開発・生産現場での工数と時間を削減する目的で設計されており、M.2スロットやUSB3.0機器の試験等の強力な治具としてご利用いただけます。



    機能一覧


  • USB3.0対応のType 2242のM.2スロットでUSB3.0機器を接続可能。
  • 厚さ0.1mmのフラットフレキシブルケーブル(FFC)
    =柔軟な配置が可能
  • 付属の電源ケーブルでUSB3.0バスパワー供給可能
  • 専用ドライバ不要: M.2モジュールのドライバがあれば使用可能



    仕様一覧


  • M.2 Specification Revision 0.9準拠
  • Universal Serial Bus 3.0 Specification Rev 2.0準拠
  • 対応 M.2 スロット:
    寸法=Type2230, Key B
  • SATA外部電源: 標準15pin (要5V供給)

    注意事項:

  • USB3.0をサポートしているKey BのM.2スロットのみにて利用できます。PCIeやSATA対応のM.2スロットや異なるKey (Key A, E, Mなど)M.2スロットでは動作しません。
  • ケーブルがより長くなるほど、より互換性が低下しやすくなります。

同梱品一覧


P32S-P32F (U32S-U32F)
P32S x1
P32F x1
with
Y02-D01-060 (Dupont 2PIN Cable) x1
FFC0510P-020A (FFC cable 20cm) x1
専用平ネジ x1
