    M2PS
デュアルM.2 (NGFF) SATA SSD - SATAアダプタ



Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Compatibility List Taiwan 1 Taiwan 2 China
SSD Adapter Selection Guide Taiwan 1 Taiwan 2 China
Buy It Now


概要

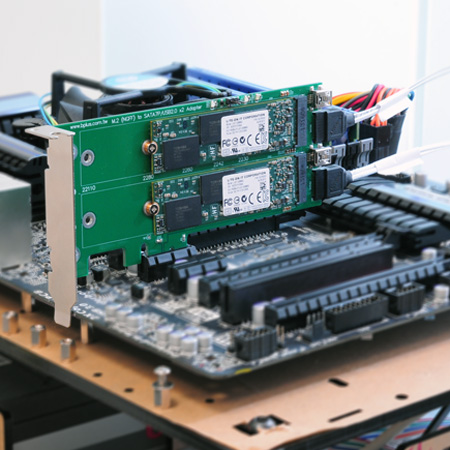

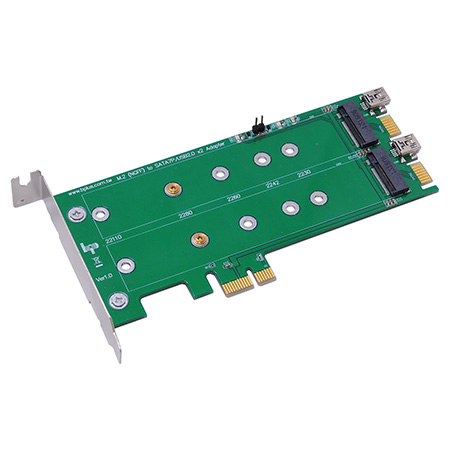

M2PSは最大2つのM.2 SATA SSDをPCIeスロットに配置し、SATAポートに接続するためのアダプタです。

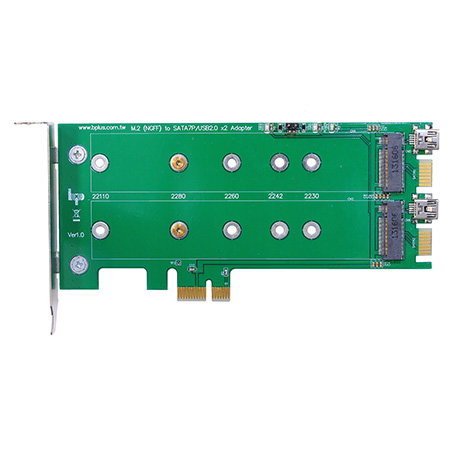

M.2スロットはKey B/Socket 2で、2230から22110のすべてのサイズに対応します。

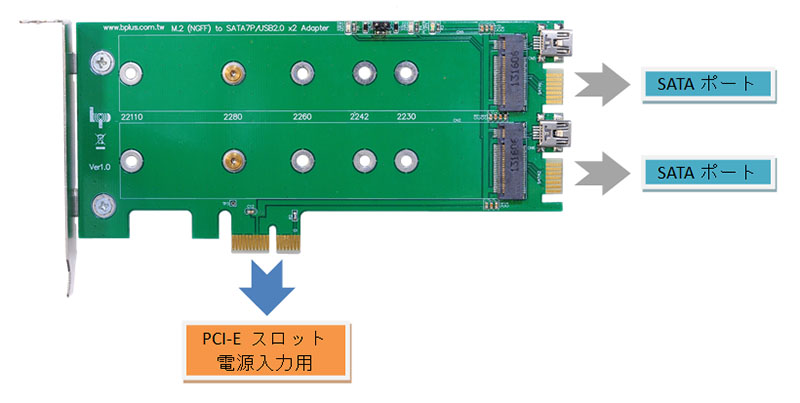

SATAポートは標準7ピンのSATAケーブルを経由してSATAポートに接続可能です。

アダプタのサイズはPCIeロープロファイル高・ハーフサイズ長に対応していますので、小型のデスクトップPCでも利用できます。




    機能一覧

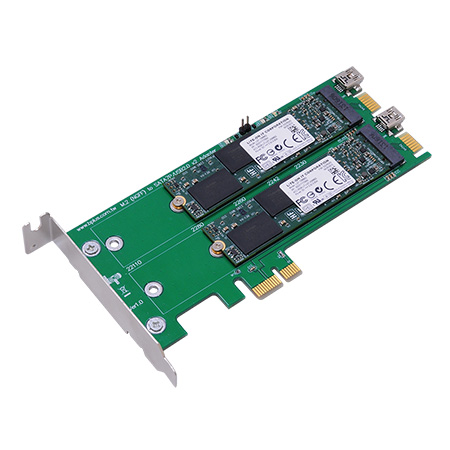

  • 最大2つのM.2 SATA SSDをPCIeスロットに配置
  • M.2モジュール: KeyBもしくはKey B/M。2230,2242,2260,2280,22110サイズ
  • SATA 7ピンケーブルで、システムのSATAポートと接続
  • Serial ATA Revision 3.1準拠: 最大6Gbps
  • PCIeスロット : ロープロファイル高・ハーフサイズ長
  • LEDジャンパ端子搭載: システムのLEDに接続可能
  • 専用ドライバ不要: 標準のSATAドライバが利用可能



    システム要求

  • 7ピンSATAデータポートおよびPCIeスロット
    注意: PCIe接続およびUSB接続タイプのM.2モジュールは非対応です。



M.2 SSD to PCI-E from factor Adapter Compatibility List

 2013Dec13
Gerry Chen
Brand / Model Function Interface Size M2P4A M2P4S M2PS   Note
Samsung XP941
MZHPU128HCGM-00000		 SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU256HCGL-00000		 SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU512HCGL-00000		 SSD PCIe key M 2280 Pass Pass NG
Samsung M.2 128G
MZ-NPD1280		 SSD SATA key B / M 2280 NG NG Pass
Samsung M.2 128G
MZNTD128HAGM		 SSD SATA key B / M 2280 NG NG Pass
BPLUS M2EM SSD SATA key B / M 2242 NG NG Pass
ADATA AXNS341N-64GM-B SSD SATA key B / M 2242 NG NG Pass
Sandisk X110 SSD SATA key B / M 2242 NG NG Pass
Samsung MZNTD128HAGM SSD SATA key B / M 2280 NG NG Pass
Intel
SSD Pro 1500 Series		 SSD SATA key B / M 2280
2242		 NG NG Pass
Intel
SSD 530 Series		 SSD SATA key B / M 2280 NG NG Pass
Tohsiba THNSNHGDNT SSD SATA key B / M 2280 NG NG Pass
LITE-ON L8T-128L6G-HP SSD SATA key B / M 2280 NG NG Pass

Brand Function Interface Size M2P4A M2P4S M2PS   Note
Key M Key M Key B
M2P4A / M2P4S (M.2 Key M)
Designed for PCIE x4 based M.2 (NGFF) SSD module

 M2PS (M.2 Key B)
Designed for SATA based M.2 (NGFF) SSD module



同梱品一覧

M2PS
M2PS
(デュアルM.2 SATA - SATAアダプタ) x1
 Y07-S04-040
(SATA3 cable 40cm) x2
JP0155
(標準PCI-Eブラケット) x1		 専用平ネジ x2
