ホーム > 製品情報 > 3G/4G通信モジュール用外付アダプタ > USBMA V1.2

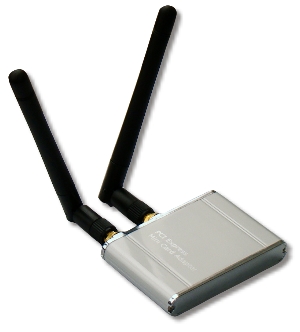

USBMA V1.2 (無線通信Mini Card用USBアダプタ)



製品概要:
USBMA はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。

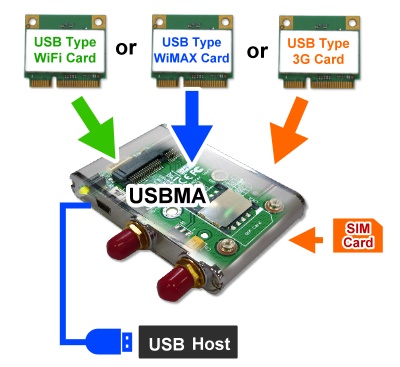

USBMA にHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。

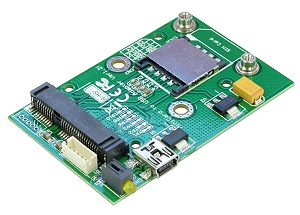

USBMA V1.2 USBMA モジュール V1.2
(筐体なし)

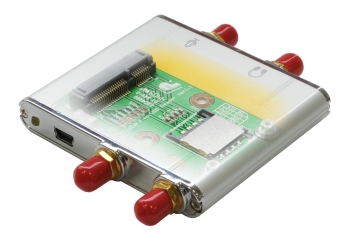

オプション  USBMAのIPXケーブルを4本に変更可
(標準2本)



    機能一覧

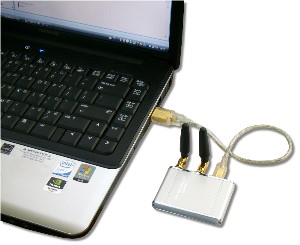

  • USB2.0接続でデスクトップ・ノートPCの両方に対応
  • 2種類のUSBコネクタ:USBミニBメス, フロントパネル用5pin
  • USBインターフェースのMiniCardに対応;
    例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX
  • 移動体通信用のSIMカードスロッ
  • 付属のRF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
  • 付属のUSBケーブルでデスクトップPCのフロントパネル用USBコネクタに接続可能

重要:
USBMA はMiniCardと本体USBコネクタを直接接続しているパッシブアダプタであり、USB接続のMiniCardのみサポート可能です。内部でバス変換等は行なっていないため、PCIe接続のMiniCardには非対応です。
詳細は 動作確認済み互換性リスト を御覧ください。

    仕様一覧

  • Mini Card からUSBに変換
  • PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
  • Universal Serial Bus Specification Revision 2.0準拠
  • フルサイズ・ハーフサイズのMini Cardに対応
  • SIM カードコネクタ: CDMA, HSDPA/HSUPA,UMTS, EDGE.
  • アクセス LED装備
  • Operating Temperature Range : - 40℃ to +85℃
  • Operating Humidity Range : 5% to 95% RH


USBMA-RPSMA V1.2 同梱品一覧

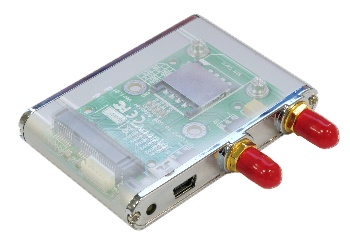

USBMA V1.2
(無線通信 Mini Card用USBアダプタ) x1
IPX→RP-SMAメス変換RFケーブル: 2本内蔵
IPX→RP-SMAメス変換RFケーブル
USB-Y-Line-2.0
(USB 2.0 Y字ケーブル) x1
Y02-USB-099
(フロントパネル用USB 5PIN ケーブル) x1
専用ネジ回し x1 専用ネジ x2


USBMA-SMA V1.2 同梱品一覧
USBMA V1.2
(無線通信 Mini Card用USBアダプタ)x1
IPX→SMAメス変換RFケーブル: 2本内蔵済
IPX→SMAメス変換RFケーブル
USB-Y-Line-2.0
(USB 2.0 Y字ケーブル) x1
Y02-USB-099
(フロントパネル用USB 5PIN ケーブル) x1
専用ネジ回し x1 専用ネジ x2


USBMA V1.2 モジュール同梱品一覧
USBMA V1.2
(無線通信 Mini Card用USBアダプタ ) x1
* モジュールのみ。筐体はなし。
USB-Y-Line-2.0
(USB 2.0 Y字ケーブル) x1
Y02-USB-099
(フロントパネル用USB 5PIN ケーブル) x1
専用ネジ x2


Buy Related Items


Antenna
IPX cable



    システム要求

  • USB2.0ポートのあるデスクトップPCおよびノートPC
  • OS: Windows 2000, XP, Vista 32/64 Windows 7
  • Linux


USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison                           2011/Dec/22
USBMx  functions comparison
USBMA v1.1
USBMA v1.2f
USBMI
USBMI-D
USBMV
USBMV-D
USBMS
USBMS-D
USBMS-E
USBMS-N15
USB2.0 interface
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
PCIe interface
No
No
No
No
No
No
No
No
No
No
AC/DC 3.3V external power input
No
No
No
Yes
No
Yes
No
Yes
Yes
Yes
External access LED
Yes
Yes
Yes
No
Yes
No
Yes
No
Yes x2
No
3.3V output current (typ.)
1500mA
1500mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
1.5V output current (typ.)
800mA
800mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
No
By pass cap. for 3G card peak current
0.047F
0.047F
0.047F
0.047F
0.15F
0.15F
0.22F
0.22F
0.22F
0.22F
SIM card connector
Yes
Yes
Yes
Yes
Yes
Yes
Yes (Push)
Yes (Push)
Yes (Push)
Yes (Push)
MIC/EAR connector
No
No
No
No
Yes
Yes
Yes
Yes
No
Yes
MiniCard dimension support
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Caution:
1. USBMS-E design for Ericsson module support wake function.
2. USBMS-N15 design for SierraWireless, LONGCHEER module using



ドキュメントダウンロード
Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic ver 1.2f  Taiwan 1   Taiwan 2 Mirror   China Mirror
IPX cable brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
USB-Y-Line-2.0  Taiwan 1  Taiwan 2 Mirror   China Mirror
Y02-USB-099  Taiwan 1  Taiwan 2 Mirror   China Mirror
Compatibility List:  Taiwan 1  Taiwan 2 Mirror   China Mirror
USBMx functions Comparison
USBMx的功能比較表
USBMx機能比較表
 Taiwan 1   Taiwan 2 Mirror   China Mirror
USBMx Enclosure Comparison
USBMx訂製比較表
USBMx筐体比較表
 Taiwan 1   Taiwan 2 Mirror   China Mirror
