ホーム > 製品情報 > M.2 (NGFF)系製品 > M2MP1

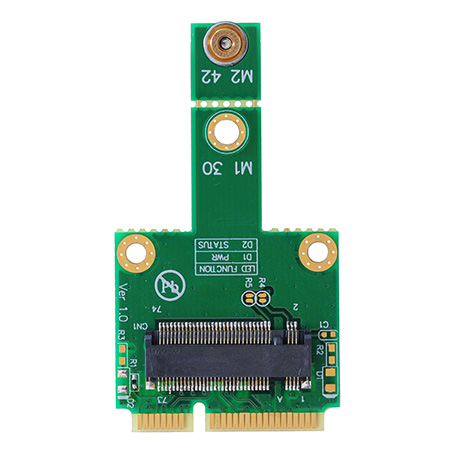

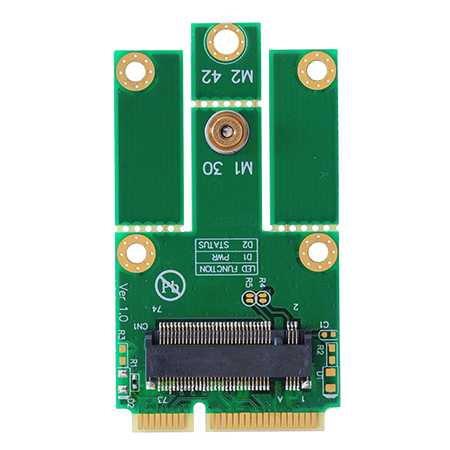

   M2MP1
M.2 (NGFF) to mini PCI-E アダプタ
(Socket 1 , Key A, 最大寸法タイプ 3042)

   M2MP1-E
M.2 (NGFF) to mini PCI-E アダプタ
(Socket 1 , Key E, 最大寸法タイプ 3042)





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Compatibility List Taiwan 1 Taiwan 2 China
Web-shop


概要









    機能一覧


  • ノートPCなどのmPCIeスロットにM.2 Socket 1モジュールを利用できます。
  • 対応システムバスインタフェース:PCIeとUSB2.0.
  • USBインタフェースサポート。例:3G,CDMA, WWAN, HSPA, GPS, WiMAX, Bluetooth。
  • PCIeインターフェースサポート: WiF / WLAN, IEEE 802.11a/b/g/n, 802.11d, 802.11e, 802.11i, 802.11h, 802.11ac
  • 専用ドライバ不要: M.2モジュールのドライバがあれば使用可能





    仕様一覧


  • M.2 Specification Revision 0.9-3準拠
  • PCI Express base Specification 1.1 (最高2.5Gpbs)準拠
  • USB Specification Revision2.0準拠

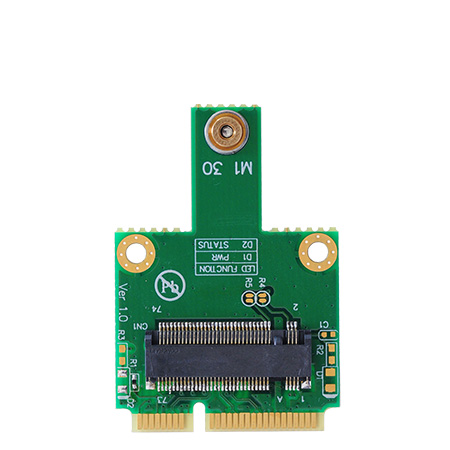

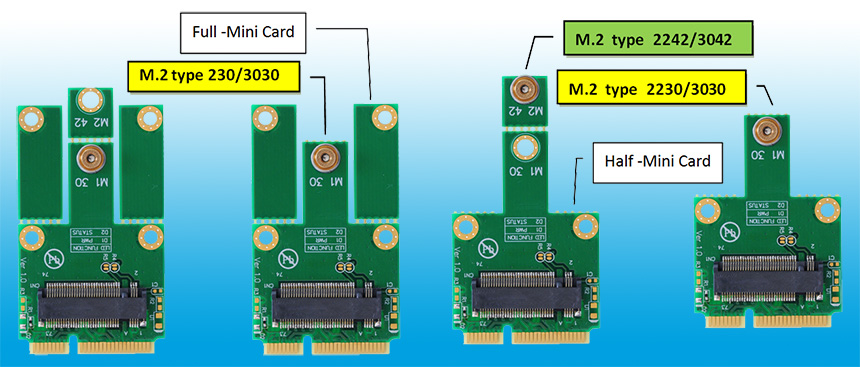

  • 2230/2242/3030/3042 M.2カードサイズサポート
  • M.2 Socket 1モジュールサポート

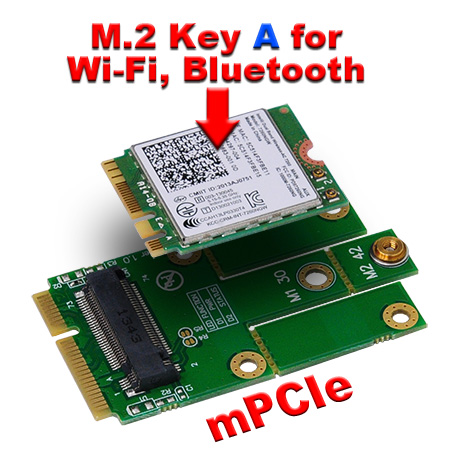

  • M.2 Key A/A-E カードタイプサポート(M2MP1)

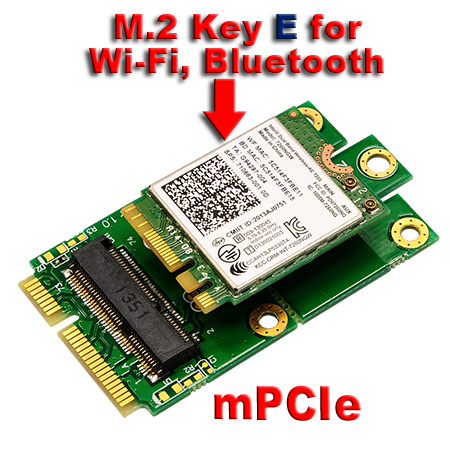

  • M.2 Key E カードタイプサポート(M2MP1-E)

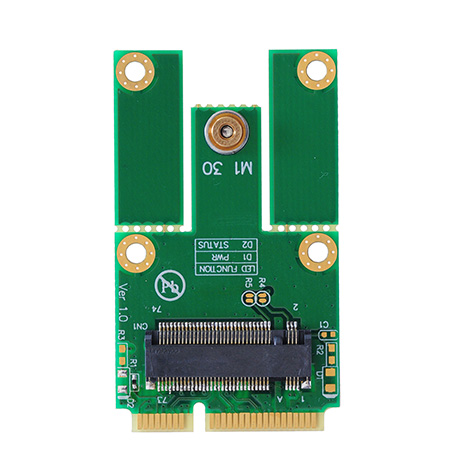

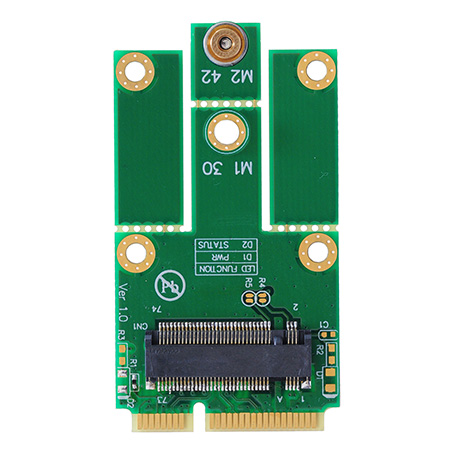

  • フルとハーフサイズのmPCIeスロットサポート

    システム要求


  • Mini PCI-E スロット
  • Windows 2000, XP, Vista 32/64, Windows 7, Windows 8 or Linux



M.2 (NGFF) to mini PCI-E アダプタ比較

製品名 M2MU2 M2MP1 M2MP1-E M2MS1
機能 M.2 to mPCIe M.2 to mPCIe M.2 to mPCIe M.2 to mSATA
インタフェース USB 2.0 PCIe & USB2.0 PCIe & USB2.0 SATA
M.2 SPEC Socket 2 SSIC-based WWAN Socket 1 Socket 1 Socket 2 SATA-based
アプリケーション 3G / CDMA / LTE / GPS module WiFi+BT module WiFi+BT module SATA SSD module
モジュール KEY B A E B / B+M
カードサイズ 2230/2242/3030/3042 2230/2242/3030/3042 2230/2242/3030/3042 2230/2242/3030/3042
画像



同梱品一覧


M2MP1
M2MP1
M.2 (NGFF) to mPCIe アダプタ x1
専用ネジ x2
専用平ネジ x1




M2MP1 -D3
M2MP1
M.2 (NGFF) to mPCIe アダプタ x1
RF6D005B
(MHF4 plug - IPX female変換 5cmケーブル) x1
専用ネジ x2
専用平ネジ x1



M2MP1-E
M2MP1-E
M.2 (NGFF) to mPCIe アダプタ x1
専用ネジ x2
専用平ネジ x1
