ホーム > 製品情報 > M.2 (NGFF)系製品 > M2MU2

M2MU2
M.2 (NGFF) - USBタイプmPCIeアダプタ





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic V1.2 Taiwan 1 Taiwan 2 China
Schematic V1.1 Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Compatibility List Taiwan 1 Taiwan 2 China
Buy It Now


概要

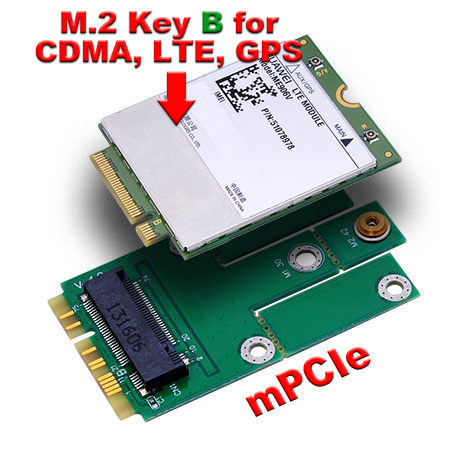

M2MU2はM.2モジュールをMiniCard / mPCIeスロットで使用するためのアダプタです。インターフェースはUSB2.0に対応しており、3G通信などのM.2モジュールで利用可能です。

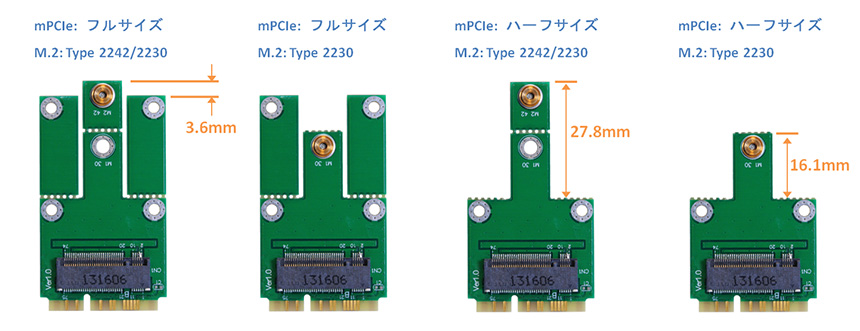

M.2スロットは、KeyB / Socket2で、サイズがType 2230およびType 2242、キーはKeyBもしくはKeyB+MのM.2モジュールに対応します。Type2230の場合はミシン目で子基板を取り外して主基板の部品との干渉を避ける事が可能です。

 mPCIeスロットはフルサイズのだけでなく、ミシン目の小基板を取り外すことでハーフサイズのにも対応します。




    機能一覧


  • USBインターフェースのM.2モジュールをmPCIeスロットにて使用可能。
  • M.2モジュール: KeyBもしくはKey B+M。2230,2242サイズ
  • mPCIeスロット: フルサイズ・ハーフサイズの両対応
  • 専用ドライバ不要: M.2モジュールのドライバがあれば使用可能





    システム要求


  • USBインターフェースのあるmPCIeスロット
注意事項:
本体基板の突起部がmPCIeスロット付近の部品等と干渉する可能性があります。
PCIeインターフェースには非対応です。
USBインターフェースのないmPCIeスロットでは動作しません。



M.2 (NGFF) to mini PCI-E アダプタ比較

製品名 M2MU2 M2MP1 M2MP1-E M2MS1
機能 M.2 to mPCIe M.2 to mPCIe M.2 to mPCIe M.2 to mSATA
インタフェース USB 2.0 PCIe & USB2.0 PCIe & USB2.0 SATA
M.2 SPEC Socket 2 SSIC-based WWAN Socket 1 Socket 1 Socket 2 SATA-based
アプリケーション 3G / CDMA / LTE / GPS module WiFi+BT module WiFi+BT module SATA SSD module
モジュール KEY B A E B / B+M
カードサイズ 2230/2242/3030/3042 2230/2242/3030/3042 2230/2242/3030/3042 2230/2242/3030/3042
画像



同梱品一覧


M2MU2
M2MU2
(M.2 - USBタイプmPCIeアダプタ) x1
専用ネジ x2
専用平ネジ x1

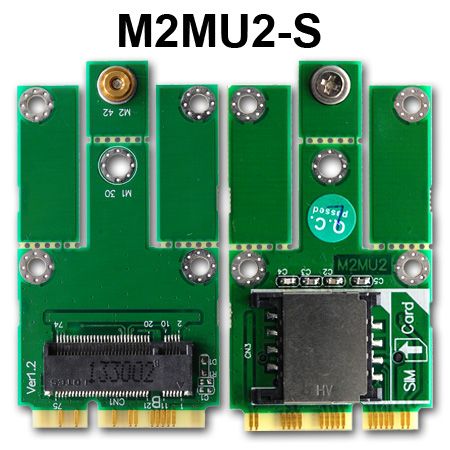

M2MU2-S
販売価格: USD 28
M2MU2-S
(M.2 - USBタイプmPCIeアダプタ) x1
専用ネジ x2
専用平ネジ x1


Buy Related Items


SSDM2
SSDM2 module
M2S
M2S-C
