    M2P4S
M.2 (NGFF) PCIe base SSD to PCIe X4 Adapter







Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
3D Model Taiwan 1 Taiwan 2 China
Compatibility List Taiwan 1 Taiwan 2 China
SSD Adapter Selection Guide Taiwan 1 Taiwan 2 China
Buy It Now


概要

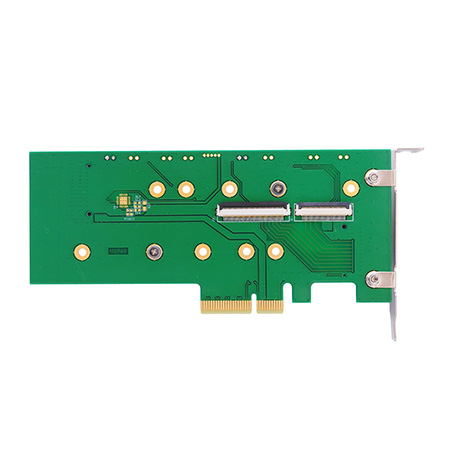

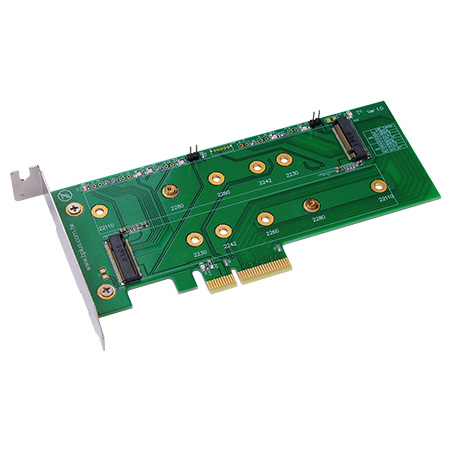

M2P4Sは、2つのM.2 PCIe X4のモジュールをデスクトップPCのPCIeスロットで利用するアダプタです。Samsung XP941やPlextor M6eのようなM.2 PCIe X4 SSDモジュールの使用に最適です。

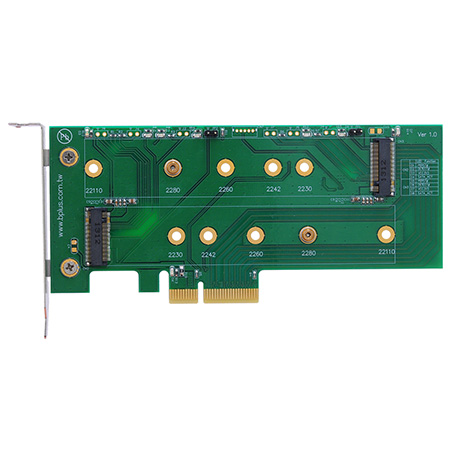

M2P4S はM.2(NGFF) SSDのために2つのM.2スロットを設計されます。

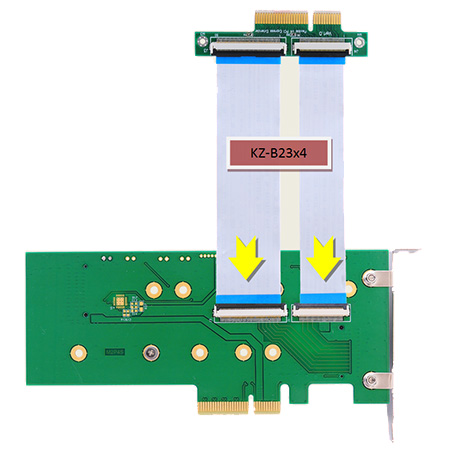

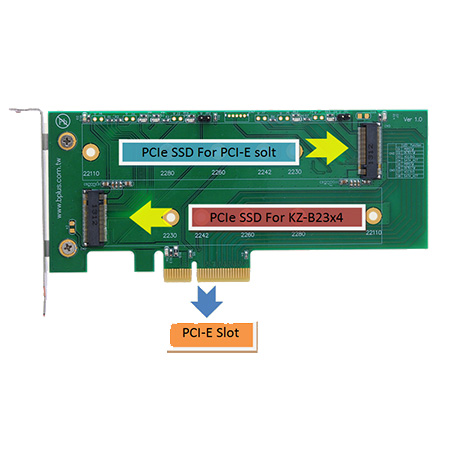

一つは直接デスクトップでPCIe x4 スロットに使用するためです。もう一つはP23SエッジコネクタPCIe X4基板をとフレキシブルフラットケーブル(FFC)を経由して、ケーブルの配置を柔軟に対応できます。
インターフェース・エッジコネクタはPCI Express x4で、PCIe x8,x16のスロットでも利用できます。
2280をはじめ、2230,2242,2260,22110のすべての長さのモジュールを利用可能です。





    Boot from M.2 SSD storage.


We successfully installed the system through M2P4A Samsung SSD, and the success of the boot.
Operating platform follows:
CPU: Intel® Pentium® Processor G3258
MB: ASROCK Z97 Killer
OS: Windows 8.1 64bit
Adapter : M2P4A
SSD Hard Drive: Samsung XP941-128G M.2(NGFF) PCIe x4 SSD

Most Z97 chipset can support boot with PCIe’s storage.
You can simply install the OS but chose the M.2 storage.
The chose setup BIOS to boot from it.


    Note:
    Because z97’s BIOS is UEFI BIOS, make sure you boot from “UEFI: your storage name”.
  • If you use generic’s USB dongle to install your OS, then you need to choose “UEFI: generic storage”.
  • If you use CD ROM to install your OS, please choose “UEFI: WDC WD10EARS-OOMVMBO”

    Boot selection:



        機能一覧


  • M.2 SSDをPCIe X4に変換するアダプタ
    =2つのPCIe X4 Gen3スロットを利用
  • デスクトップのPCIe x4で2つの標準M.2 PCIe SSDモジュールを利用できます。
    = P23と20cmのFFCを利用。
  • 専用ドライバ不要:M.2モジュールのドライバがあれば使用可能。







        仕様一覧


  • M.2 SSD : PCIe Gen3 X4 最大32Gbps
  • M.2 Specification Revision 1.0準拠
  • M.2 Socket 3 のPCI-e SSDモジュールサポート
  • M.2モジュール: Key M
    2230/2242/2260/2280/22110サイズ
    * 注意: M.2 KeyB/B+M SATAは非サポート







M.2 SSD to PCI-E from factor Adapter Compatibility List

2013Dec13
Gerry Chen
Brand / Model Function Interface Size M2P4A M2P4S M2PS   Note
Samsung SM951 512GB SSD PCIe key M 2280 Pass Pass NG
Samsung SM951 256GB SSD PCIe key M 2280 Pass Pass NG
Samsung SM951 128GB SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU128HCGM-00000
SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU256HCGL-00000
SSD PCIe key M 2280 Pass Pass NG
Samsung XP941
MZHPU512HCGL-00000
SSD PCIe key M 2280 Pass Pass NG
Samsung M.2 128G
MZ-NPD1280
SSD SATA key B / M 2280 NG NG Pass
Samsung M.2 128G
MZNTD128HAGM
SSD SATA key B / M 2280 NG NG Pass
BPLUS M2EM SSD SATA key B / M 2242 NG NG Pass
ADATA AXNS341N-64GM-B SSD SATA key B / M 2242 NG NG Pass
Sandisk X110 SSD SATA key B / M 2242 NG NG Pass
Samsung MZNTD128HAGM SSD SATA key B / M 2280 NG NG Pass
Intel
SSD Pro 1500 Series
SSD SATA key B / M 2280
2242
NG NG Pass
Intel
SSD 530 Series
SSD SATA key B / M 2280 NG NG Pass
Tohsiba THNSNHGDNT SSD SATA key B / M 2280 NG NG Pass
LITE-ON L8T-128L6G-HP SSD SATA key B / M 2280 NG NG Pass

Brand Function Interface Size M2P4A M2P4S M2PS   Note
Key M Key M Key B
M2P4A / M2P4S (M.2 Key M)
Designed for PCIE x4 based M.2 (NGFF) SSD module

M2PS (M.2 Key B)
Designed for SATA based M.2 (NGFF) SSD module



同梱品一覧



M2P4S
M2P4S
(M.2 PCIe base SSD to PCIe X4 Adapter) x1
JP0155
( Standard Height PCI express bracket ) x1
JP0155
(標準PCI-Eブラケット) x1
Flat-Head Screw x2



M2P4S-KZ-B23x4
M2P4S
(M.2 PCIe base SSD to PCIe X4 Adapter) x1
KZ-B23x4

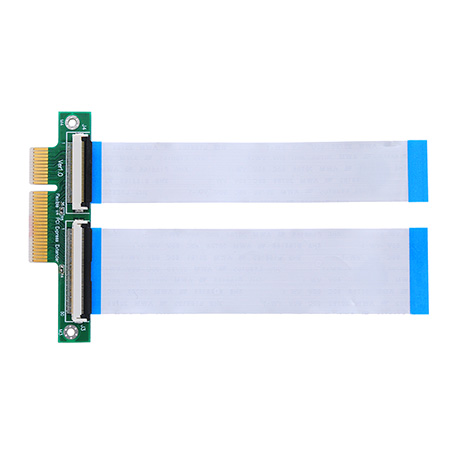

(PCIe X4 Eextender Board) x1
JP0155
( Standard Height PCI express bracket ) x1
Flat-Head Screw x2






OPTION

KZ-B23x4
KZ-B23x4
(PCIe X4 Eextender Board) x1


Buy Related Items


SSDM2
SSDM2 module
M2S
M2S-C
