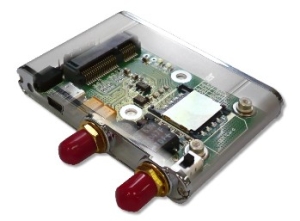

USBMI-D ( 無線通信Mini Card用USBアダプタ ver1.1b)
製品概要:

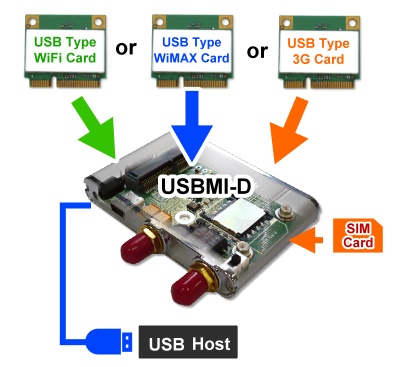

USBMI-D はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。。
USBMI にHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
3.3V DC入力端子があるため、より安定したが可能です。
HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。

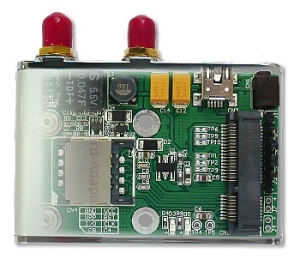

USBMI-D モジュール (筐体なし) |
|

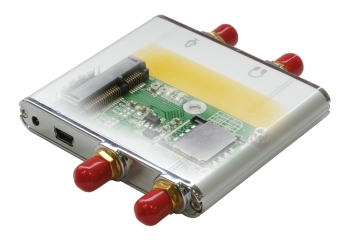

オプション USBMI-D with IPX cable x4 | オプション |
- USB2.0接続でデスクトップ・ノートPCの両方に対応
- USBコネクタ:USBミニBメス
- USBインターフェースのMiniCardに対応;
例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX - 移動体通信用のSIMカードスロッ
- RF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
- 3.3V DC電源入力端子
機能一覧
Notice:
USBMI-D is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.
- Mini Card からUSBに変換
- PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
- Universal Serial Bus Specification Revision 2.0準拠
- フルサイズ・ハーフサイズのMini Cardに対応
- SIM カードコネクタ: CDMA, HSDPA/HSUPA,UMTS, EDGE.
- アクセス LED装備
- 3.3V DC電源入力端子
- Operating Temperature Range : - 40℃ to +70℃
- Operating Humidity Range : 5% to 95% RH
仕様一覧
- オプション品一覧
- 900/1800 MHz 2dBi 小型アンテナ
- 2.4GHz 2.15dBi ラバーダックアンテナ
- 2.4/5.8GHz ラバーダックアンテナ
- 5.8GHz 5dBi ラバーダックアンテナ
- 2.3GHz 2.15dBi ラバーダックアンテナ
- 3.5GHz 2.5dBi ラバーダックアンテナ
- 2.5Ghz 2dBi ラバーダックアンテナ
- U.fl/IPX→SMAメス変換ケーブル
- U.fl/IPX→RP-SMAメス変換ケーブル
USBMI-D RPSMA 同梱品一覧 | |
USBMI-D (無線通信 Mini Card用USBアダプタver1.1b) x1 IPX→RP-SMAメス変換RFケーブル: 2本内蔵済 |
IPX→RP-SMAメス変換RFケーブル |
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 | 専用ネジ回 x1 |
専用ネジ x2 |
USBMI-D SMA 同梱品一覧 | |
USBMI-D (無線通信 Mini Card用USBアダプタver1.1b)x1 IPX→SMAメス変換RFケーブル: 2本内蔵済 |
IPX→SMAメス変換RFケーブル |
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 | 専用ネジ回 x1 |
専用ネジ x2 |
- USB2.0ポートのあるデスクトップPCおよびノートPC
- OS: Windows 2000, XP, Vista 32/64 Windows 7
- Linux
システム要求
USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison 2011/Dec/22 | ||||||||||
USBMx functions comparison | USBMA v1.1 |
USBMA v1.2 |
USBMI |
USBMI-D |
USBMV |
USBMV-D |
USBMS |
USBMS-D |
USBMS-E |
USBMS-N15 |
USB2.0 interface | Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
PCIe interface | No |
No |
No |
No |
No |
No |
No |
No |
No |
No |
AC/DC 3.3V external power input | No |
No |
No |
Yes |
No |
Yes |
No |
Yes |
Yes |
Yes |
External access LED | Yes |
Yes |
Yes |
No |
Yes |
No |
Yes |
No |
Yes x2 |
No |
3.3V output current (typ.) | 1500mA |
1500mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
1.5V output current (typ.) | 800mA |
800mA |
1000mA |
1000mA |
1000mA |
1000mA |
1000mA |
1000mA |
1000mA |
No |
By pass cap. for 3G card peak current | 0.047F |
0.047F |
0.047F |
0.047F |
0.15F |
0.15F |
0.22F |
0.22F |
0.22F |
0.22F |
SIM card connector | Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes (Push) |
Yes (Push) |
Yes (Push) |
Yes (Push) |
MIC/EAR connector | No |
No |
No |
No |
Yes |
Yes |
Yes |
Yes |
No |
Yes |
MiniCard dimension support | Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Caution: 1. USBMS-E design for Ericsson module support wake function. 2. USBMS-N15 design for SierraWireless, LONGCHEER module using |
