USBMV ( 無線通信Mini Card用USBアダプタ ver1.3 )

製品概要:

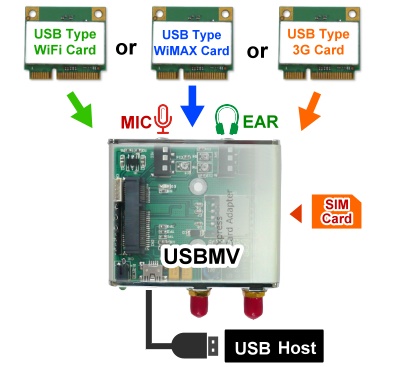

USBMV はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。
USBMV にHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。

Standard SIM card connector is provided.

USBMV-module

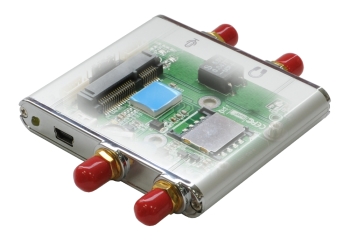

オプション:  USBMV with IPX cable x4 オプション


Notice:
USBMV is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.



USBMV-RPSMA 同梱品一覧
USBMV (無線通信 Mini Card用USBアダプタver1.3) x1
IPX→RP-SMAメス変換RFケーブル: 2本内蔵済
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1
U.fl/IPX→RP-SMAメス変換RFケーブル 専用ネジ回し x1
専用ネジ x2


USBMV-SMA 同梱品一覧
USBMV (無線通信 Mini Card用USBアダプタver1.3) x1
IPX→SMAメス変換RFケーブル: 2本内蔵済
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1
U.fl/IPX→SMAメス変換RFケーブル 専用ネジ回し x1
専用ネジ x2


USBMV モジュール同梱品一覧
USBMVモジュール (無線通信 Mini Card用USBアダプタ ver1.3) x1
with PCB PAD
* モジュールのみ。筐体はなし。
PCB Pad
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 専用ネジ x2


USBMV-PCBA Package Contents
USBMV-module x1 専用ネジ x2


オプション一覧
ANT0818Q2P-SMA
(800/1800MHz Rubber Duck Antenna)
ANT0921Q2P-SMA
(900/1800/2100MHz 2dBi Rubber duck Antenna)
ANT0918Q2P1-SMA
(900/1800MHz 2dBi Portable Antenna)
ANT0918Q2P1-RPSMA
(900/1800MHz 2dBi Portable Antenna)
ANT2300Q2P-SMA
(2.3GHz 2.15dBi Rubber Duck Antenna)
ANT2327Q2P-SMA
(2.3-2.7GHz 2.15dBi Rubber duck antenna)
ANT2427Q2A-SMA
(2.4-2.7GHz 3.5dBi Rubber duck antenna)
ANT2400Q2P-RPSMA
(2.4GHz 2.15dBi Rubber Duck Antenna)
ANT2400Q2P3-RPSMA
(2.4GHz 2.15dBi Rubber Duck Antenna)
ANT2500Q2P-SMA
(2.5GHz 2dBi Rubber Duck Antenna)
ANT2458Q5P-RPSMA
(2.4/5.8GHz Rubber Duck Antenna)
ANT3500Q2P-SMA
(3.5GHz 2.5dBi Rubber Duck Antenna)
ANT5800Q5P-RPSMA
(5.8GHz 5dBi Rubber Duck Antenna)
ANT0918-IPX
(900/1800MHz 1dBi Internal PCB Antenna)
RP-SMA IPX 8cm
(U.FL/IPX-RP-SMAケーブル)
SMA IPX 8cm
(U.FL/IPX-SMAケーブル) )
3.3V AC Adapter
INPUT : AC110-240V~50/60Hz 250mA MAX
Output 3.3V 2.5A
P25AMTDC60
(USB-5VDC電源ケーブル)
SM015M.V
(Multi Media Earphone)





USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison                           2011/Dec/22
USBMx  functions comparison
USBMA v1.1
USBMA v1.2f
USBMI
USBMI-D
USBMV
USBMV-D
USBMS
USBMS-D
USBMS-E
USBMS-N15
USB2.0 interface
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
PCIe interface
No
No
No
No
No
No
No
No
No
No
AC/DC 3.3V external power input
No
No
No
Yes
No
Yes
No
Yes
Yes
Yes
External access LED
Yes
Yes
Yes
No
Yes
No
Yes
No
Yes x2
No
3.3V output current (typ.)
1500mA
1500mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
2700mA
1.5V output current (typ.)
800mA
800mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
1000mA
No
By pass cap. for 3G card peak current
0.047F
0.047F
0.047F
0.047F
0.15F
0.15F
0.22F
0.22F
0.22F
0.22F
SIM card connector
Yes
Yes
Yes
Yes
Yes
Yes
Yes (Push)
Yes (Push)
Yes (Push)
Yes (Push)
MIC/EAR connector
No
No
No
No
Yes
Yes
Yes
Yes
No
Yes
MiniCard dimension support
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Full/Half
Caution:
1. USBMS-E design for Ericsson module support wake function.
2. USBMS-N15 design for SierraWireless, LONGCHEER module using



ドキュメントダウンロード
Brief (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
IPX cable brief (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
USB-Y-Line-2.0 (PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT0918Q2P1 (900/1800MHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2300Q2P (2.3GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2400Q2P3 (2.4GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2400Q2P (2.4GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2500Q2P (2.5GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT2458Q5P (2.4 / 5.8GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
ANT3500Q2P (3.5GHz Antenna) brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
ANT5800Q5P (5.8GHz Antenna) brief  Taiwan 1  Taiwan 2 Mirror   China Mirror
User manual(PDF):  Taiwan 1  Taiwan 2 Mirror   China Mirror
Compatibility List:  Taiwan 1  Taiwan 2 Mirror   China Mirror
USBMx functions comparison:  Taiwan 1   Taiwan 2 Mirror   China Mirror
