USBMS-D ( 無線通信MiniCard用USBアダプタ ver1.2 )
製品概要：
USBMS-D はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。
USBMSにHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
Push-Push型のSIMカードスロットを装備していますので、HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。
Push-Push式SIMカードコネクタ。

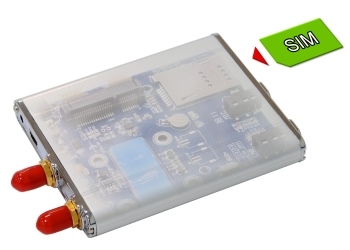

USBMS-D |

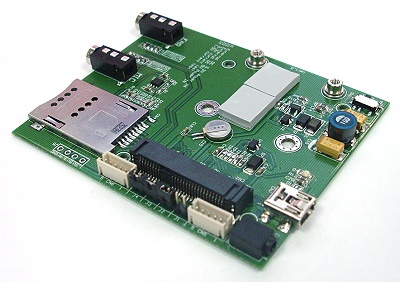

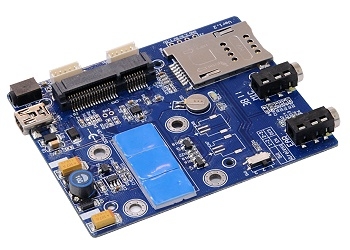

USBMS-D module |
OPTION : USBMS-D Enclosure with IPX cable 4PCS |
 |
 |
Push-Push式SIMカードコネクタ。 |
 |
|
 |
- USB2.0接続でデスクトップ・ノートPCの両方に対応
- USBコネクタ：USBミニBメス

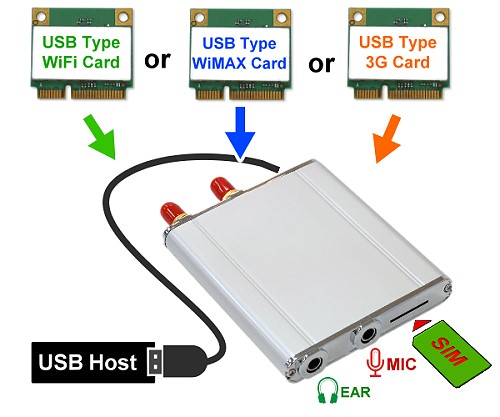

- USBインターフェースのMiniCardに対応; 例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX
- Support Voice function. Add MIC and EAR connector.
- 移動体通信用のPush-Push型SIMカードスロット装備。
筐体を開梱せずにSIMカードの変更が可能です。 - RF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
- マイク・イヤホン端子での音声通信に対応。
機能一覧
- 900/1800 MHz 2dBi 小型アンテナ
- 2.4GHz 2.15dBi ラバーダックアンテナ
- 2.4/5.8GHz ラバーダックアンテナ
- 5.8GHz 5dBi ラバーダックアンテナ
- 2.3GHz 2.15dBi ラバーダックアンテナ
- 3.5GHz 2.5dBi ラバーダックアンテナ
- 2.5Ghz 2dBi ラバーダックアンテナ
- U.fl/IPX→SMAメス変換RFケーブル
オプション品一覧
Notice:
USBMS-D is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.
- Mini Card からUSBに変換
- PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
- Universal Serial Bus Specification Revision 2.0準拠
- フルサイズ・ハーフサイズのMini Cardに対応
- SIM カードコネクタ: CDMA, HSDPA/HSUPA, UMTS, EDGE.
- マイク・イヤホンジャック装備
仕様一覧
USBMS-D-RPSMA 同梱品一覧
|
|
| USBMS-D (無線通信 Mini Card用USBアダプタver1.2) x1 IPX→RP-SMAメス変換RFケーブル: 2本内蔵済 x2  |
U.fl/IPX→RP-SMAメス変換RFケーブル |
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 |
P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
専用ネジ回し x1 |
専用ネジ x2 |
| USBMS-D SMA 同梱品一覧
|
|
| USBMS-D (無線通信 Mini Card用USBアダプタver1.2) x1 IPX→SMAメス変換RFケーブル: 2本内蔵済 x2 |
U.fl/IPX→SMAメス変換RFケーブル |
| USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 |
P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
| 専用ネジ回し x1 |
専用ネジ x2 |
| USBMS-D モジュール ver1.0 同梱品一覧
|
|
USBMS モジュール ver1.0 x1 |
ANT0918-IPX (900/1800MHz 1dBi Internal PCB Antenna) x2  |
| USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 |
P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
Y02-USB-099 (USB Dupont to 5PIN Cable) x1 |
専用ネジ x2 |
| USBMS-D モジュール ver1.0 同梱品一覧
|
|
USBMS モジュール ver1.2 x1 |
ANT0918-IPX (900/1800MHz 1dBi Internal PCB Antenna) x2 |
| USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 |
P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
| Y02-USB-099 (USB Dupont to 5PIN Cable) x1 |
専用ネジ x2 |
| オプション一覧 | |||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
- USB port
- Windows 2000, XP, Vista 32/64, Windows 7
- Linux
System Requirements
| USBMS,USBMS-D, USBMS-E, USBMS-N15 Comparison 2011/Nov/15 | |||||
| Functions Comparison | Indicate LED |
MIC/EAR CON |
External Power |
1.5V |
Wake Function |
| USBMS | Yes |
Yes |
No |
Yes |
No |
| USBMS-D | No |
Yes |
Yes |
Yes |
No |
| USBMS-E | Yes |
No |
Yes |
Yes |
Yes |
| USBMS-N15 | No |
Yes |
Yes |
No |
No |
| Caution: 1. USBMS-E design for Ericsson module. 2. Please use USBMS-N15 for LONGCHEER U6300V module using |
|||||
| USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison 2011/Dec/22 | ||||||||||
| USBMx functions comparison | USBMA v1.1 |
USBMA v1.2f |
USBMI |
USBMI-D |
USBMV |
USBMV-D |
USBMS |
USBMS-D |
USBMS-E |
USBMS-N15 |
| USB2.0 interface | Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
| PCIe interface | No |
No |
No |
No |
No |
No |
No |
No |
No |
No |
| AC/DC 3.3V external power input | No |
No |
No |
Yes |
No |
Yes |
No |
Yes |
Yes |
Yes |
| External access LED | Yes |
Yes |
Yes |
No |
Yes |
No |
Yes |
No |
Yes x2 |
No |
| 3.3V output current (typ.) | 1500mA |
1500mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
2700mA |
| 1.5V output current (typ.) | 800mA |
800mA |
1000mA |
1000mA |
1000mA |
1000mA |
1000mA |
1000mA |
1000mA |
No |
| By pass cap. for 3G card peak current | 0.047F |
0.047F |
0.047F |
0.047F |
0.15F |
0.15F |
0.22F |
0.22F |
0.22F |
0.22F |
| SIM card connector | Yes |
Yes |
Yes |
Yes |
Yes |
Yes |
Yes (Push) |
Yes (Push) |
Yes (Push) |
Yes (Push) |
| MIC/EAR connector | No |
No |
No |
No |
Yes |
Yes |
Yes |
Yes |
No |
Yes |
| MiniCard dimension support | Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
Full/Half |
| Caution: 1. USBMS-E design for Ericsson module support wake function. 2. USBMS-N15 design for SierraWireless, LONGCHEER module using |
||||||||||
