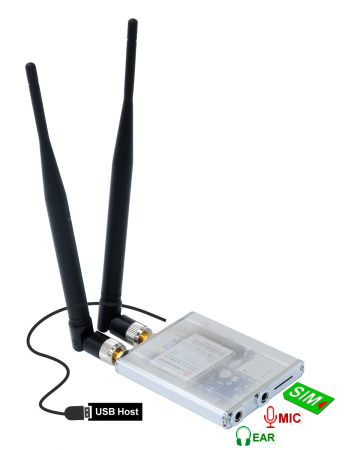

USBMS-6300V (3.5Gデータ通信用USBモデム)
製品概要:
USBMS-6300V はHSUPAに対応した3.5Gデータ通信用のUSBモデムです。接続速度は最高で下り7.2Mbps、上り5.76Mpbsに対応しています。
USB接続ですので、デスクトップ・ノートPCを問わずご利用いただけます。
UMTS/W-CDMAとGSM/EDGE/GPRSとのトライバンドに対応していますので、世界の多くの国・地域でご利用いただけます。
Push-Push型のSIMカードスロットを装備していますので、筐体を開梱することなくSIMカードも装着・変更が可能です。
USBMS-N15 (3.5Gデータ通信USBモデム) x1 LONGCHEER製HSUPA MiniCard 内蔵 |
U6300V (LONGCHEER HSUPA PCI Express Mini Card) |
ush-Push式SIMカードコネクタ |
|
- USB2.0接続でデスクトップ・ノートPCの両方に対応
- USBコネクタ:USBミニBメス
- アンテナ: 800-960MHz, 1710-2170MHz 2dBi
- 移動体通信用のPush-Push型SIMカードスロット装備。
筐体を開梱せずにSIMカードの変更が可能です。 - U.FL/IPX-SMA変換RFケーブル内蔵。
- マイク・イヤホン端子での音声通信に対応。
機能一覧
- HSUPA: 上り最大5.76Mbps
- HSDPA: 下り最大7.2Mbps
- WCDMA/UMTS: 上り下り最大384kbps
- EDGE: 上り118kbps, 下り237kbps (class12)
- GPRS: 上り42.8kbps, 下り85.6kbps
データ通信速度一覧
- GSM850: 824~894MHz
- E-GSM900 : 880~960MHz
- DCS1800 : 1710~1880MHz
- PCS1900: 1850~1990MHz
- WCDMA850: 824–849 MHz (Tx), 869–894 MHz MHz(Rx)
- WCDMA1900: 1850–1910 MHz (Tx), 1930–1990 MHz(Rx)
- WCDMA2100: 1920–1980 MHz (Tx), 2110–2170 MHz(Rx)
Frequency Range
Software download(ドライバダウンロード) |
|
Windows |
USBMS-6300V 同梱品一覧 | |
Unit price: US$ 142 | |
USBMS-6300V |
|
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 | P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
ANT0921Q2P-SMA (900/1800/2100MHz 2dBi ラバーダックアンテナ) x2 |
SM015M.V (専用ヘッドセット) x1 |
専用ネジ回し x1 |
USBMS,USBMS-D, USBMS-E, USBMS-N15 Comparison 2011/Nov/15 | |||||
Functions Comparison | Indicate LED |
MIC/EAR CON |
External Power |
1.5V |
Wake Function |
USBMS | Yes |
Yes |
No |
Yes |
No |
USBMS-D | No |
Yes |
Yes |
Yes |
No |
USBMS-E | Yes |
No |
Yes |
Yes |
Yes |
USBMS-N15 | No |
Yes |
Yes |
No |
No |
Caution: 1. USBMS-E design for Ericsson module. 2. Please use USBMS-N15 for LONGCHEER U6300V module using |
ドキュメントダウンロード | |||
Brief | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
Dimension ver1.2 | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
USBMS-N15 Schematic ver1.2 | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
IPX cable | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
USB-Y-Line-2.0 | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
ANT0921Q2P (900/1800/2100MHz Antenna) | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
User manual(PDF): | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
Software download | Taiwan 1 | Taiwan 2 Mirror | China Mirror |
