ADP
KZ-B24
USBMS-E ( 無線通信MiniCard用USBアダプタ ver1.2 )
製品概要：
USBMS-E はMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。
USBMSにHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
Push-Push型のSIMカードスロットを装備していますので、HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。
Push-Push式SIMカードコネクタ
USBMS-E |

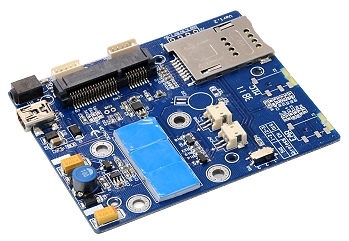

USBMS-E module |

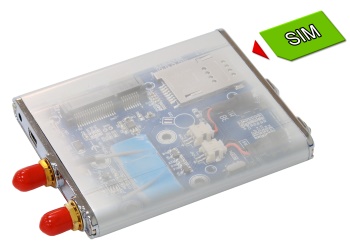

OPTION : USBMS-E Enclosure with IPX cable 4PCS |
オプション追加例: U.fl/IPX→SMAメス変換RFケーブルx2 ANT2458Q5P ANT5800Q5P  |
 |
Push-Push式SIMカードコネクタ |
 |
|
 |
- USB2.0接続でデスクトップ・ノートPCの両方に対応
- USBコネクタ：USBミニBメス
- USBインターフェースのMiniCardに対応;
例: 3G, CDMA, WLAN, WWLAN, HSPA MODEM , GPS, WiMAX - 移動体通信用のPush-Push型SIMカードスロット装備。
筐体を開梱せずにSIMカードの変更が可能です。 - RF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
- アクセスLEDで動作確認可能。
機能一覧
Notice:
USBMS-E is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.
- Mini Card からUSBに変換
- PCI Express Mini Card Electromechanical
Specification Revision 1.2準拠 - Universal Serial Bus Specification Revision 2.0準拠
- フルサイズ・ハーフサイズのMini Cardに対応
- SIM カードコネクタ: CDMA, HSDPA/HSUPA, UMTS, EDGE.
- アクセスLED x2装備
仕様一覧
- 900/1800 MHz 2dBi 小型アンテナ
- 2.4GHz 2.15dBi ラバーダックアンテナ
- 2.4/5.8GHz ラバーダックアンテナ
- 5.8GHz 5dBi ラバーダックアンテナ
- 2.3GHz 2.15dBi ラバーダックアンテナ
- 3.5GHz 2.5dBi ラバーダックアンテナ
- 2.5Ghz 2dBi ラバーダックアンテナ
- U.fl/IPX→SMAメス変換RFケーブル
オプション品一覧
USBMS-E RPSMA 同梱品一覧
|
|
| USBMS (無線通信 Mini Card用USBアダプタver1.2) x1 IPX→RP-SMAメス変換RFケーブル: 2本内蔵済  |
IPX→RP-SMAメス変換RFケーブル |
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 |
P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
専用ネジ回し x1 |
専用ネジ x2 |
| USBMS-E SMA 同梱品一覧
|
|
| USBMS (無線通信 Mini Card用USBアダプタver1.2) x1 IPX→SMAメス変換RFケーブル: 2本内蔵済 |
IPX→SMAメス変換RFケーブル |
| USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1 |
P25AMTDC60 (USB-5VDC電源ケーブル) x1 |
| 専用ネジ回し x1 |
専用ネジ x2 |
| USBMS-E module 同梱品一覧
|
|
USBMS module x1 |
ANT0918-IPX (900/1800MHz 1dBi Internal PCB Antenna) x2  |
| USB-Y-Line-2.0 (USB 2.0 Y-Line cable) x1 |
P25AMTDC60 (USB A Male to DC Power Cable) x1 |
Y02-USB-099 (USB Dupont to 5PIN Cable) x1 |
Screw x2 |
| オプション一覧 | |||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
- USB port
- Windows 2000, XP, Vista 32/64, Windows 7
- Linux
System Requirements
| USBMS,USBMS-D, USBMS-E, USBMS-N15 Comparison 2011/Nov/15 | |||||
| Functions Comparison | Indicate LED |
MIC/EAR CON |
External Power |
1.5V |
Wake Function |
| USBMS | Yes |
Yes |
No |
Yes |
No |
| USBMS-D | No |
Yes |
Yes |
Yes |
No |
| USBMS-E | Yes |
No |
Yes |
Yes |
Yes |
| USBMS-N15 | No |
Yes |
Yes |
No |
No |
| Caution: 1. USBMS-E design for Ericsson module. 2. Please use USBMS-N15 for LONGCHEER U6300V module using |
|||||
